Світлодіодні годинник на arduino

Такі годинники дуже оригінально виглядатимуть на стіні, вони мають в наявності світлодіодні стрілки імітують стрілочний годинник, LED годинник по центру і красиву фонову RGB-підсвічування. Виконання такої саморобки складно назвати простим, але витрачений час і сили не будуть втрачені даремно.

Матеріали для корпуса:
- Чорні акрилові пластини 300х300х3 мм 3шт
- Прозора акрилова підсвічування 300х300х3 мм 1шт
- Засіб полірування акрилових пластин
- клей
- Розпірні втулки 15 мм з різьбою м3 20 шт
- Гвинти м3 з шайбами ​​20 шт
- Картинна рамка 300х300 мм 1шт

Електронні матеріали:
- Зсувний регістр CD74HC595 8шт
- LED драйвер TLC5940 1шт
- Годинник реального часу (RTC) DS1307 1шт
- Лінійний регулятор LM317 1шт
- Біполярний транзистор BD139 8шт
- Електролітичний конденсатор 1 мкФ 2шт
- Конденсатор 0.1 мкФ 1шт
- Резистори 120 Ом 60шт
- Резистори 10 кому 9шт
- Резистор 2 кОм 1шт
- Резистори 1 кОм 9шт
- Резистор 330 Ом 1шт
- світлодіоди 480шт
- 4-х розрядний світлодіодний цифровий індикатор (з загальними анодами) 1шт
- Світлодіодна RGB-стрічка (із загальним анодом) 1шт (довгої під окружність циферблата)
- Модуль Arduino Mega ADK (Rev3) 1шт
- Батарея живлення 12 В 1шт

Крок перший. Виготовлення корпусу.

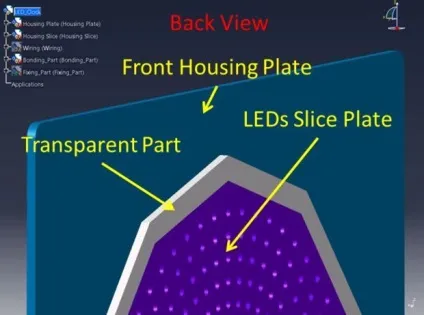

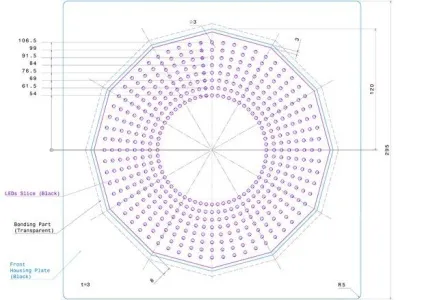

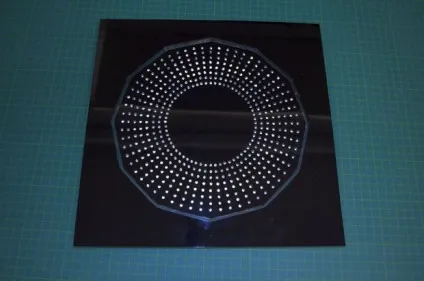

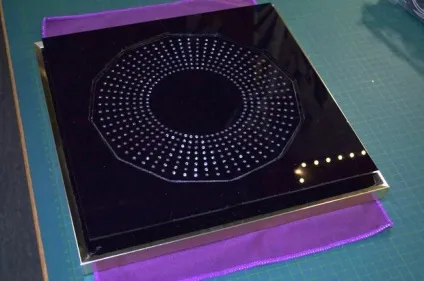

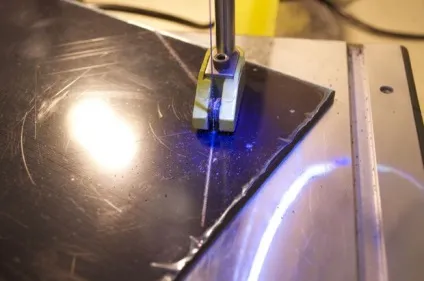

Для початку в акрилові пластини розрізають і просвердлюють за кресленням. Далі. відбувається склеювання корпусних передньої чорної пластини з сполучної частиною (прозорою), і з пластиною під світлодіоди.

Крок третій. Вставка світлодіодів.

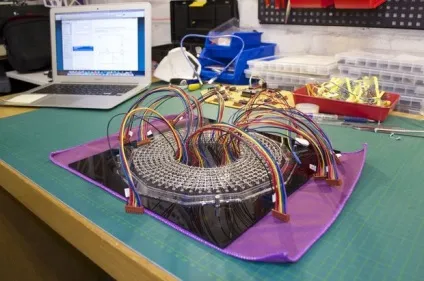

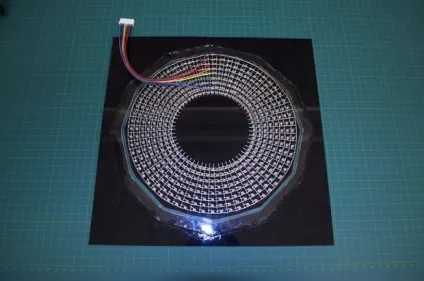

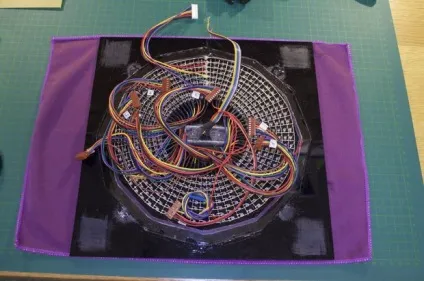

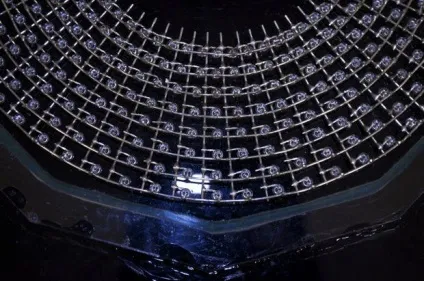

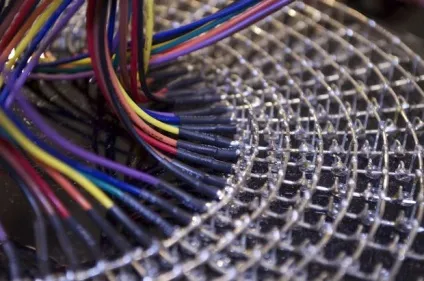

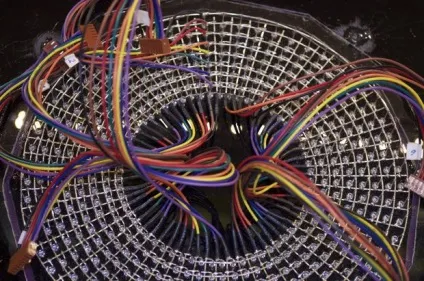

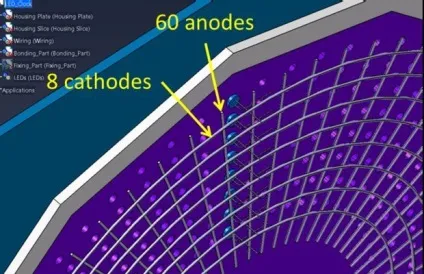

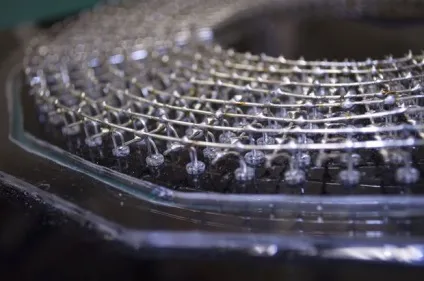

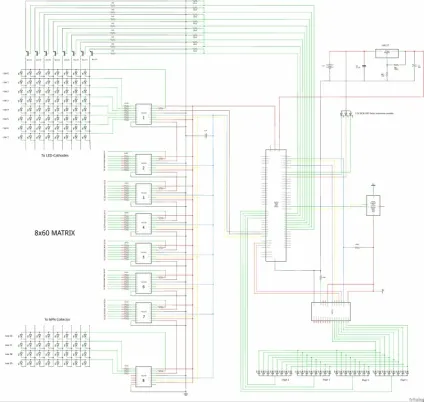

В першу чергу світлодіоди вставляють в перший ряд отворів (на 1 ряд пішло 60 світлодіодів). Катоди згуртовуються між собою навколо пластини за допомогою мідного дроту 0,8мм, а аноди відгинаються в сторону. Ця процедура повторюється для 7 інших рядів. Тепер коли аноди розташувалися в один стовпець, вони теж згуртовуються між собою. Таким чином, вийшла матриця з 8 рядів і 60 стовпців.

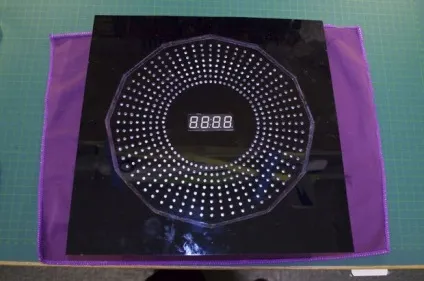

Крок п'ятий. Прикріплення індикатора.
В акрилової пластині у вигляді диска роблять отвір і приклеюють індикатор із заздалегідь припаяними проводами для зручності.

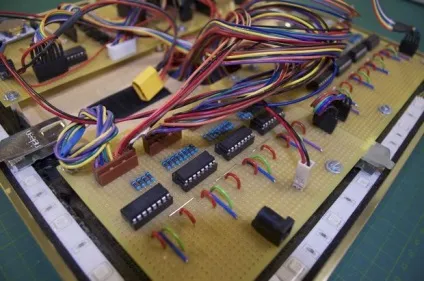

Крок шостий. Плата.

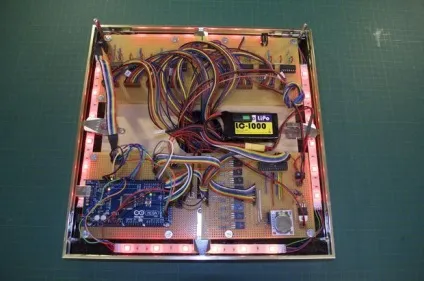

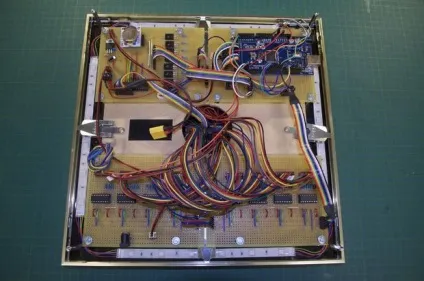

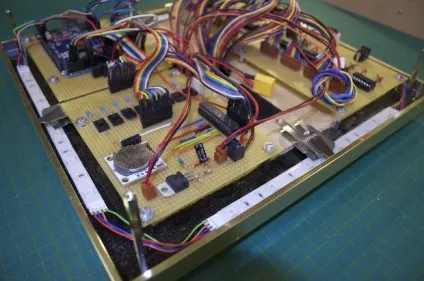

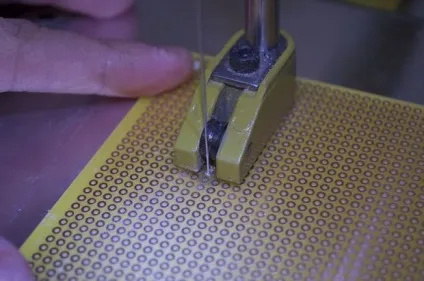

З шматка макетної плати більшого розміру ніж потрібно, відрізають 2 шматки, так щоб вони входили в картинну рамку. Далі, самостійно виготовляють кілька конекторів, як видно на фото нижче.

Такі годинники, можна за бажанням модернізувати зробивши автоматичний контроль яскравості за допомогою фоторезистора, або ж регулювати яскравість вручну за допомогою потенціометра 10 кОм. Є простір для установки кнопки і з її допомогою можна буде перемикатися між різними програмами. До того ж є можливість поставити світлодіодну стрічку, яка буде підсвічувати пластикову прозору частину передньої панелі.

clock.zip [7,92 Kb] (cкачиваний: 191)
led.zip [69,46 Kb] (cкачиваний: 184)
led-mega-clock-arduino.zip [6,46 Kb] (cкачиваний: 196)
