Світлодіодна матриця нестандартного розміру своїми руками
Якщо вам раптом знадобилася світлодіодна матриця нестандартного розміру або форми, то ви завжди зможете зібрати її власними руками. Ми розглянемо виготовлення матриці з ультрафіолетових діодів, створивши при цьому своєрідний детектор достовірності грошей. Це дозволить вам перевіряти справжність валюти, купленої у знайомих або на вулиці і бути впевненим в тому, що вас не обдурили.
Для роботи нам необхідно підготувати наступне:
- макетна плата;
- 100 світлодіодів;
- паяльник;
- 100 резисторів;
- скотч;
- кусачки;
Підготувавши все необхідне, приступаємо до виготовлення світлодіодної матриці з розмірами 100х100 мм.
Для живлення світлодіодів ми будемо використовувати напругу в 5 В, резистори використовуємо з номіналом 470 Ом, це необхідно для завдання потрібної величини струму в 20 мА, що проходить через кожен світлодіод.
Щоб максимально спростити завдання створення світлодіодної матриці, з'єднаємо всі світлодіоди паралельно. Однак, при такому з'єднанні дуже важливо пам'ятати, що кожен світлодіод повинен мати свій струмообмежуючі резистор.
Спочатку припаюємо на плату світлодіоди. Для зручності закріплюємо кожну складається з них лінію скотчем, щоб у нас була можливість перевернути плату та запаяти відразу все лінію світлодіодів.

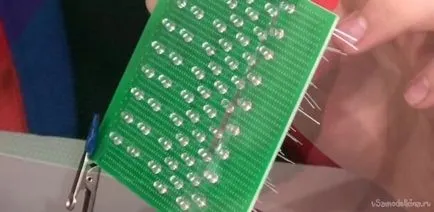

Розставляємо все світлодіоди на платі. Зверніть увагу, що ці радіоелементи мають анодний і катодний висновки. Щоб не помилитися - довший висновок має знак «+». Закріплюємо їх скотчем, щоб тимчасово зафіксувати їх на місці.

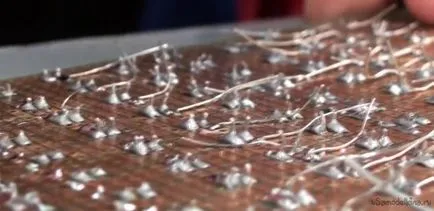

Тепер перевертаємо нашу плату, зі зворотного боку якої знаходяться висновки всіх світлодіодів і починаємо їх один за одним не поспішаючи припаювати.

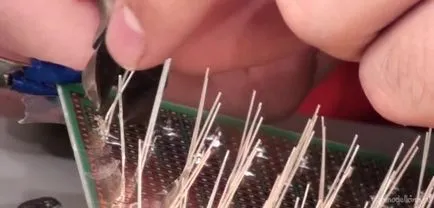

Після запаювання першого ряду, щоб висновки вже припаяних світлодіодів не заважали подальшій роботі можна відкусити за допомогою кусачок. Скотч прибираємо.
Після того, як всі світлодіоди припаяні, їх висновки відкусаними, починаємо розставляти резистори. Вони не мають полярностей, тому не має значення яким боком їх ставити.
Запаює все резистори, також відкушуючи зайву довжину висновки.
Пайка плати закінчена, тепер подаємо на неї харчування і перевіряємо, щоб все світлодіоди при цьому горіли.
Залишається тільки встановити готову плату в корпус і отримати закінчений пристрій.
