Світлодіодна фітолампи своїми руками для розсади

У даній статті я хочу розповісти вам, як зробити світлодіодну фітолампи своїми руками.

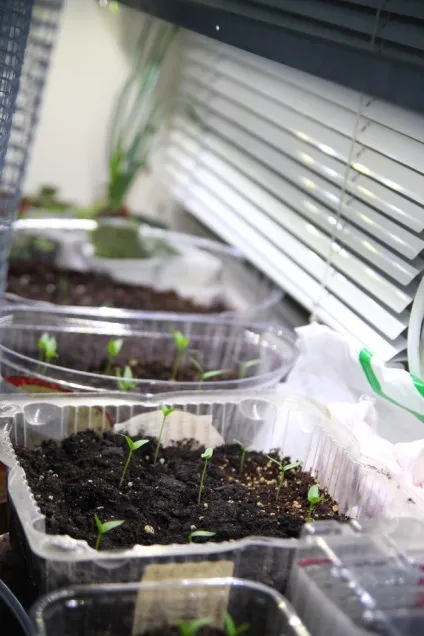

Хтось робить кілька полиць-ярусів над основним підвіконням вікна. Хтось ставить розсаду з нахилом до площини вікна, а багато (я на це дуже сподіваюся) вже почали застосовувати штучні джерела світла для досвічування розсади.

Які ж світильники можна використовувати? Напевно найголовнішу відповідь - безпечні.

Безпечні, як для людини, так і для розсади.

По-перше, врахуйте, що світильник буде включений тривалий час. Через це виникає ризик його перегріву, що спричинить за собою більш плачевні наслідки. Крім цього, сильне нагрівання світильника може спалити і саму розсаду, так як досвечивание рекомендується проводити на невеликій відстані від розсади приблизно 15-20 см і в міру зростання, регулювати і розташування світильника. Це ставитися напевно в першу чергу до старих і добрим лампочкам «Ілліча».

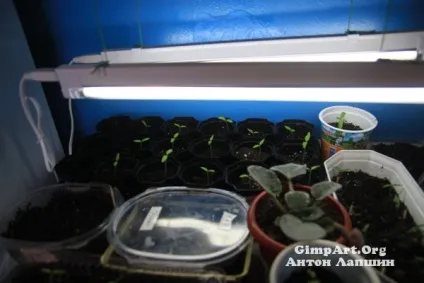

Зараз же в магазинах зустрічаються компактні люмінесцентні світильники, які ви маєте право теж використовувати. Два таких світильника у мене прироблені до нижньої частини верхніх шаф кухонного гарнітура і досвічують свою частину розсади.

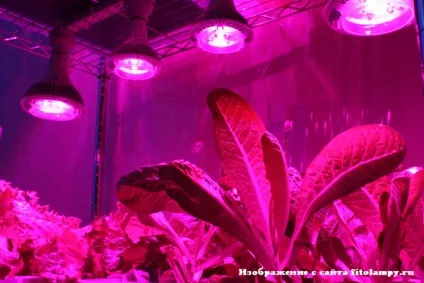

Крім цього, останнім часом стало модним використання спеціальних світильників для досвічування, так званих фітоламп. Такі лампи дають незвичайний для сприйняття людиною світло (фіолетово-червоний), але як кажуть розумні люди, саме такий спектр випромінювання потрібен для вирощування міцної і здорової розсади.

Але ось біда. Ціна таких фіто ламп захмарна для рядового городника. Що ж робити? Відповідь проста - зібрати свою. Що я і зробив, зробивши своє «світлодіодне сонечко», хоча ця назва образне. На круг мій зроблений світильник ну ні як не схожий.

Світлодіодна фітолампи своїми руками

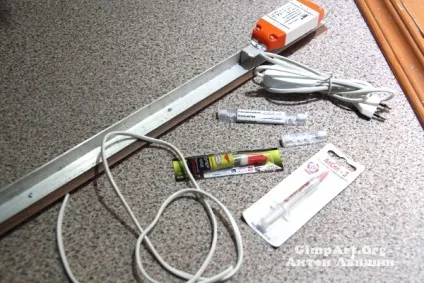

Крок 1. Вихідні матеріали для фітолампи

Що нам потрібно прикупити?

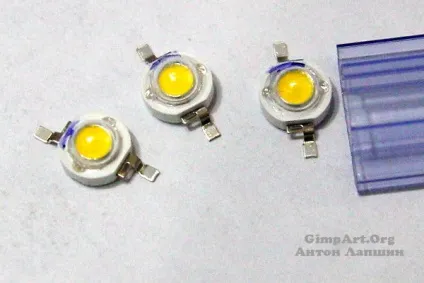

В одному вітчизняному інтернет-магазині (alled.ru) було куплено 10 шт. синіх понад яскравих світлодіодів марки 3GR-B (напруга живлення - 2,9-3,6 В) і 3 шт. червоних, марки 3GR-R (напруга живлення - 1,9-2,6 В.).

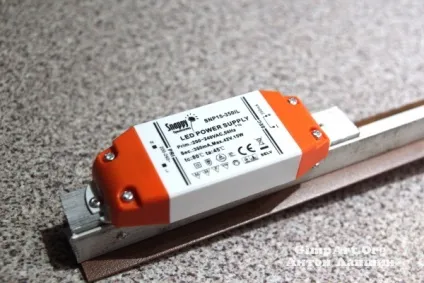

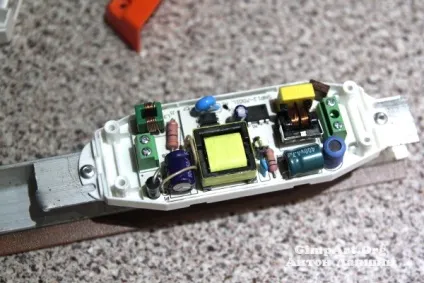

Крім цього, щоб наші світлодіоди служили довго, їм потрібен спеціальний джерело, стабілізуючий струм, так званий драйвер. Наприклад, як у мене.

Драйвер був замовлений в цьому ж магазині, попередньо підібраний за формулами з кроку 2.

Крок 2. Розрахунок драйвера для світлодіодів

Як його вибрати? Для того щоб його вибрати нам потрібно спочатку підсумувати напруга всіх світлодіодів, які ми будемо підключати.

У моєму випадку, є 10 синіх на 3,6 і 3 червоних на 2,2В. Таким чином, це буде 10 * 3,6 + 3 * 2,2 = 42,6 В.

Але найголовніше, крім напруги ми повинні враховувати ще й струм, що подається на світлодіоди.

Так як всі 13 світлодіодів можна живити струмом на 350мА, то і драйвер відповідно повинен бути на 350мА.

З огляду на ці дані, ми повинні обчислити потужність драйвера. Для цього перемножимо напруга 42,6В. і струм 0,35А. Вийти 14,91 W.

ВИСНОВОК: Таким чином, в магазині ми сміливо купуємо драйвер на 15W / 350мА.

Крок 3. Основа-каркас для фітолампи

Далі все світлодіоди потрібно закріпити на алюмінієвому профілі. Чому саме на алюмінієві? Справа вся в тому, що світлодіоди все-таки гріються і для відводу зайвого тепла від них ми і використовуємо алюміній, як хороший теплопровідник.

Що ж вибрати в якості основи-каркаса для світлодіодів? Найдоступнішим я вважаю декоративну накладку-поріжок, яку можна купити практично в будь-якому будівельному магазині. Її матеріал, якраз алюміній, а велика колірна гамма, допоможе вам зробити фітолампи під будь-який дизайн приміщення.

За допомогою простого олівця розмічаємо місця установки світлодіодів. У мене крок вийшов приблизно 75 мм. Якщо у вас буде профіль іншої довжини, то відповідно для нього потрібно підрахувати свій крок.

Крок 4. Перевірка світлодіодів за допомогою тестера

Наступним кроком потрібно перевірити працездатність куплених світлодіодів. Адже бувають всякі випадки.

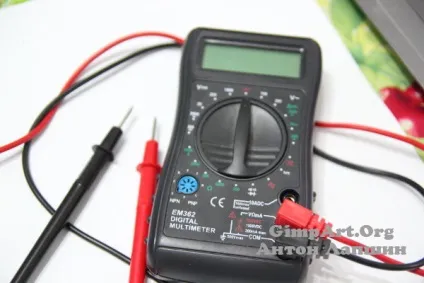

Для перевірки нам знадобиться мультиметр (тестер).

Перемикаємо тестер в режим «прозвона» і приєднуємо червоний щуп до плюсового контакту світлодіода, а чорний щуп до мінусової відповідно.

У добросовісних виробників світлодіодів негативна ніжка позначена на заводі виробника за допомогою невеликого вибитого овального отвору.

Якщо такої позначки немає, то як раз перевірка тестером допоможе вам виявити полярність світлодіода. У режимі «прозвон» тестер видає маленький струм, від якого ледве-ледве загоряється світлодіод. На прикладі нижче я тестую світлодіоди для іншої лампи, в якій використовувалися звичайні світлодіоди.

Таким чином, продзвонивши всі світлодіоди, потрібно позначити (для себе) контакти з допомогою кольорового маркера або олівця, щоб їх далі правильно розташувати на алюмінієвому поріжку.

Крок 5. Кріпимо світлодіоди на профіль

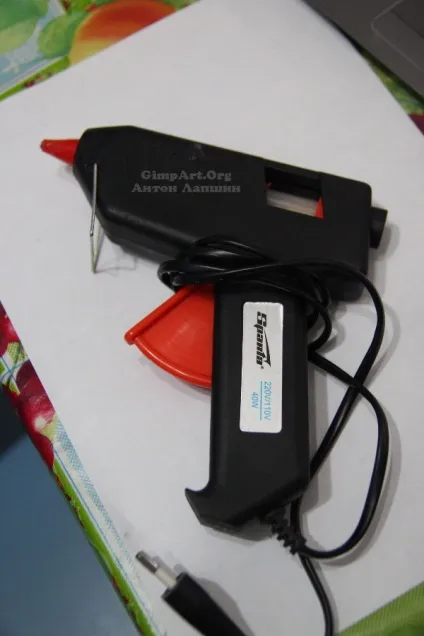

Далі, використовуючи суперклей-який момент, а ще краще термоклей з пістолета,

ми клеїмо світлодіоди на заздалегідь розмічені місця.

УВАГА. Клей потрібно наносити не на всю площину підкладки світлодіода, а тільки на його окантовку.

У центр же світлодіода ми додаємо трохи термопасти (можете купити в комп'ютерному магазині, у мене вона вже була) для кращого відведення тепла від працюючого світлодіода.

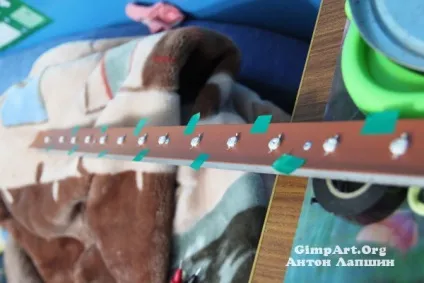

Таким чином, по всій довжині (з однаковим розрахунковим кроком) профілю ми кріпимо світлодіоди в наступній послідовності С-С-К-С-С-С-К-С-С-С-К-С-С. де С-сині, а K- червоні світлодіоди.

У момент кріплення враховуємо полярність світлодіодів, щоб після пайки контактної сполучної лінії вийшло як у мене.

На що ще варто звернути увагу. Про всяк випадок, під ніжки світлодіодів потрібно приклеїти ізолюючий матеріал (скотч, ізоляційна стрічка і т.п.), щоб уникнути короткого замикання контактів на сам алюмінієвий профіль.

Крок 6. Пайка світлодіодів

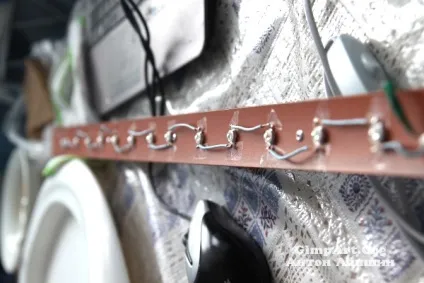

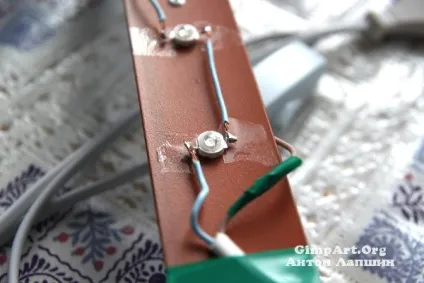

Після кріплення світлодіодів, озброївшись малопотужним паяльником на 40Вт і шматочками ізольованого проводу, акуратно з'єднуємо всі контакти.

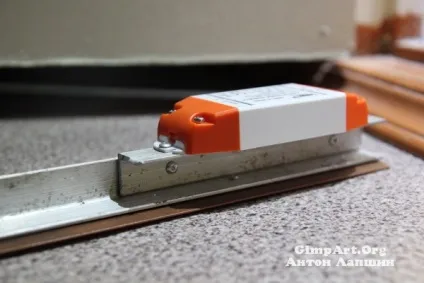

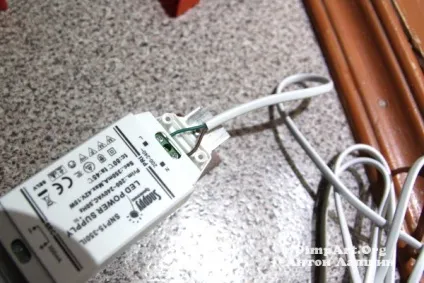

Тепер потрібно під'єднати драйвер і припаяти до нього висновки від наших світлодіодів, а на вхід драйвера приробити шнур з вилкою.

От і все! Фітолампи своїми руками для розсади готова.

Купити або зробити самому?

Що в підсумку вийшло за видатками? В 1400 рублів увійшли світлодіоди, драйвер і доставка почтойУкаіни. Алюмінієвий поріжок 0,9 - 160 рублів, суперклей - 20 руб. термопаста - була своя, 1,5 метровий шнур з вилкою - 70 руб. Разом - 1650 рублів.

Як бачите, набагато дешевше, ніж покупні фітолампи.

І ще один маленький рада. Якщо ви хочете автоматизувати процес досвічування розсади, то рекомендую витратитися і прикупити ще електронний програмований таймер.

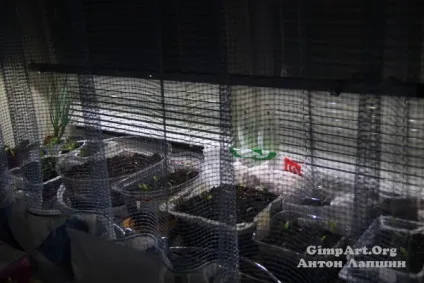

Це дозволить вам контролювати тривалість роботи фітосветільніка і задавати інтервали між його включеннями. У мене, наприклад, лампа працює з 5 ранку до 12 дня і з 16 до 21 години, а 4 години вдень «світлодіодне сонечко» відпочиває.

На наступний рік планую зробити спеціальний короб для вирощування розсади і обклеїти його зсередини фольгированним матеріалом, щоб ловити весь світ, такий безцінний і дуже потрібний для наших улюблених рослин.

У будь-якому випадку, який би варіант ви не використали - за допомогою звичайних люмінесцентних світильників або за допомогою фітоламп - це набагато краще, ніж не використовувати досвечивание розсади взагалі.

P.S. Зараз фітолампи з даного уроку змінив на звичайну саморобну, з білим спектром світіння. У ній також використовується 13 світлодіодів, драйвер і алюмінієвий профільний куточок 20 × 20 завдовжки трохи менше ширини вікна.

На цьому все. Дякую всім за увагу. Якщо залишилися питання - питайте.

C повагою, Антон Лапшин.
