Шукач прихованої проводки своїми руками

Якщо ви маєте намір повісити на стіну картину або, скажімо, годинник, то єдине, над чим ви задумаєтеся - на який стіні розмістити і чи впишеться новий елемент в інтер'єр приміщення. Але чи знаєте ви про те, що не на всіх стінах можна просвердлити отвір або забити цвях? І справа тут зовсім не в особливостях матеріалу, використаного при будівництві, а в електричній проводці. Ви повинні точно знати, де пролягають приховані в стіні дроти, щоб не пошкодити їх.

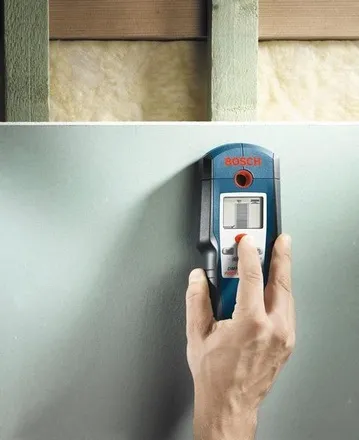

Детектор прихованої проводки

Про важливість питання

Є кілька способів визначення місця пролягання електрокабеля: вивчити креслення розводки мережі або відшукати технічну документацію свого житла, але якщо нічого з цього немає, то зверніть увагу на розгалужувальні коробки, від яких йдуть кабелі до перемикачів і розеток. Якщо проводкою в квартирі займався досвідчений електрик, то кабелі, швидше за все, розташовані під прямим кутом.

Є кілька способів визначення місця пролягання електрокабеля

Добре, якщо раніше ви міняли стару проводку і знаєте про її поточному розміщенні. Але що коли попередній власник не дотримувався або навіть не знав елементарних правил електричної розводки? Адже нерідко трапляється, що з метою сумнівною економії проводку укладають по найкоротшому шляху - по діагоналі стіни. У таких ситуаціях без спеціальних приладів для пошуку не обійтися.

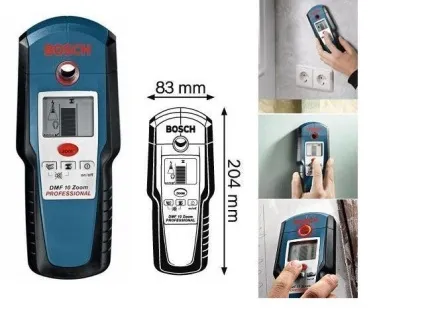

Сьогодні в радіомагазинах продаються спеціальні пристрої, які називають детекторами (нерідко - шукачами) прихованої проводки. Всі вони діляться на дві групи.

Бюджетні пристрої, які стоять відносно дешево, визначають місце розташування джерела електромагнітних хвиль. Такими джерелами є побутові прилади і проводка під напругою.
Дорогі шукачі високого класу відрізняються підвищеною точністю і функціональністю - вони здатні знаходити проводи незалежно від того, під напругою ті чи ні.

Шукач прихованої проводки своїми руками: технологія виготовлення

Для побутового використання вистачить і примітивного саморобного детектора. Як ви вже напевно здогадалися, що описується тут схема є бюджетною, тому високоточного пристрою, на жаль, по ній не зробити. Проте такий саморобний детектор допоможе вам не зробити помилку при ремонтних або будівельних роботах, або коли ви побажаєте прикрасити стіну красивою картиною і т. Д.

Для виготовлення шукача проводки вам знадобиться всього кілька радіодеталей, які при бажанні досить легко відшукати.

мікросхема

Це основна складова приладу, на якій, власне, він і буде зібраний. Використовуйте для цього мікросхему ще радянських часів - К561ЛA7. Вона чутлива до статики і електромагнітних хвиль, що виходять від електроприладів та провідників електрики. Всі поля в ній захищені від високої електростатики спеціальним резистором - свого роду посередником між мікросхемою і антеною.

Для антени візьміть звичайний мідний дріт (довжиною від 6 до 15 см) на одну жилу.

Зверніть увагу! Щоб шукач працював стабільно, але його чутливість при цьому була на належному рівні, бажано підібрати «золоту середину», а саме вибрати довжину антени дорівнює 8 см.

При цьому пам'ятайте про один важливий нюанс: якщо довжина буде перевищувати 10 см, то виникне ризик, що мікросхема перейде в режим самозбудження. Це безпосередньо вплине на коректність роботи детектора: навіть якщо глибоко в штукатурці пролягатиме електричний кабель, пристрій може ніяк на це не відреагувати.

п'єзоелемент

Переходимо до наступної складової шукача - п'єзоелемент. Він необхідний для того, щоб на слух визначати, коли детектор вловлює електромагнітні хвилі (при цьому будуть лунати характерне потріскування). Роздобути п'єзоелемент не складе особливих труднощів - візьміть його з старого тетрису, електронного годинника або «Тамагочі». Якщо нічого з цього у вас немає, не впадайте у відчай - замініть цей елемент миллиамперметром (візьміть його з старого магнітофона).

Зверніть увагу! При використанні та того, і іншого відразу потріскування буде чутно кілька тихіше.

Вся конструкція буде харчуватися девятівольтним напругою, для цього перед складанням приготуйте батарейку класу «Крона».

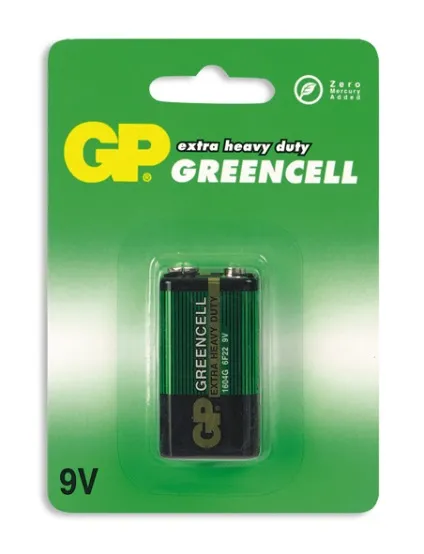

Елемент живлення GP (крона)

збірка конструкції

Процедуру складання можете виконати одним з двох можливих способів:

за допомогою друкованої плати;
за допомогою навісної установки.

Другий варіант буде краще для примітивної схеми, яка складається з п'яти елементів.

Перший етап. Для початку візьміть аркуш картону і покладіть на нього мікросхему «обличчям» вгору. Ніжки при цьому виявляться знизу і під кожною з них вам потрібно голкою виконати отвори (всього чотирнадцять, по сім на одну сторону). Приготувавши місце для мікросхеми, вставте її ніжки у відповідні отвори і зігніть їх із зовнішнього боку - так ви не тільки надійно зафіксуєте ІМС на картоні, а й спростите собі подальшу пайку проводів.

Другий етап. Для наступного етапу (пайки) використовуйте не надто потужний паяльник, щоб не перегрівати мікросхему. Оптимальний варіант - прилад на 25 Ватт. Збирайте шукач згідно зі схемою, наведеною в даній статті. Якщо зробите все правильно, то шукач запрацює одразу ж, без будь-яких додаткових налаштувань.

Третій етап. Підшукайте для пристрою будь-який корпус відповідних розмірів і вбудуйте туди схему. Виконайте в корпусі спеціальне невеликий отвір для «пищалки», зафіксуйте з іншого боку п'єзоелемент.

Зверніть увагу! Встановіть в ланцюзі харчування спеціальний тумблер, щоб прилад функціонував ще не всегда. Включення / вимикання цього тумблера дозволить вам перезавантажувати детектор, виводячи його зі стадії самозбудження.

Експлуатація шукача прихованої проводки

Принцип роботи всіх детекторів один незалежно від того, заводська це модель або виготовлена своїми руками. Спочатку активуйте пристрій за допомогою перемикача, після чого водите по стіні в тих місцях, де потенційно пролягає проводка. Якщо прилад працює справно, то він зможе виявити проводку навіть в самих товстих стінах і видасть при цьому характерний тріск.

Інші способи виявлення електрокабелів

Спосіб перший. Найпримітивніший спосіб виявлення проводки. Вам буде потрібно просто здерти шпалери і знайти її візуально. Зрозуміло, це прийнятно лише в тих випадках, коли планується ремонт приміщення та ніякої необхідності в збереженні матеріалу обробки бути не може.

Вам буде потрібно просто здерти шпалери і знайти її візуально

Спосіб другий. Свого роду класика. Раніше, коли шукачів прихованої проводки ще не існувало, її знаходили за допомогою звичайного радіоприймача. Приймач налаштовували на частоту 100 кГц і проводили їм біля самої поверхні стін. Там, де пролягав провід, пристрій починало видавати специфічний шум (найчастіше шипіння або щось в цьому роді). Такий спосіб широко застосовувався професійними електриками, отже, не може бути ніяких сумнівів з приводу його ефективності.

Зверніть увагу! При пошуку прихованої проводки в першу чергу звертайте увагу на розетки. У більшості випадків кабелю проходять під або над розетками.

Спосіб третій. Для виявлення проводки можете використовувати мікрофон. Там, де буде йти проводка, динамік мікрофона почне «дзижчати» (зрозуміло, пристрій потрібно попередньо до чого-небудь підключити, щоб почути «дзижчання»).

Оптимальним варіантом у даному випадку є котушковий електродинамічний мікрофон. Підключіть його до комп'ютера, магнітофона або іншому приладу, здатного зняти з нього і відтворити сигнал. Водите мікрофоном по стіні: в місці, де йде розводка, він видасть «дзижчання» з частотою 50 Гц.

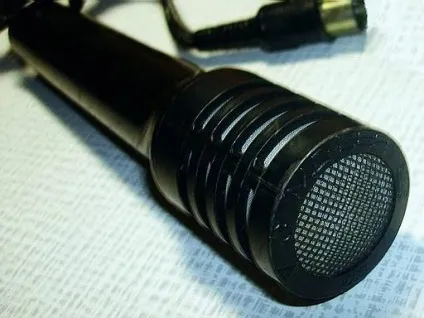

Котушковий електродинамічний мікрофон

Як бачимо, це по суті та ж процедура, що з радіоприймачем.

Спосіб четвертий. Скористайтеся невеликим магнітиком, прив'язавши його до мотузки. Але ось в панельних будинках або на стелях цей метод, на жаль, даремний.

Спосіб п'ятий. Вельми специфічний спосіб виявлення проводки, для якого буде потрібно слуховий апарат (спеціальний прилад для людей зі слабким слухом). За допомогою такого приладу відмінно прослуховується фон в 50 Гц, а обрив завжди буде чітким.

Спосіб шостий. В даному випадку вам буде потрібно транзистор КП-103, «вхід» і «вихід» якого слід підключити до стрілочного омметру. Починайте водити транзистором по стіні - там, де проходить прихована проводка, знизиться опір «входу» - «виходу».

Попередження! Всі заходи, пов'язані з електрикою, повинні проводити тільки кваліфіковані спеціалісти.

В якості висновку

Якщо в будинку є детектор прихованої проводки, то ви можете не боятися можливого пошкодження електромережі, оскільки завжди зумієте виявити місце розташування кабелів. Але знайте, що такий детектор - далеко не єдиний спосіб виявлення, є й інші. Більш примітивні, але не менш ефективні.

Успіхів в освоєнні цього нелегкого ремесла - радіоелектроніки!
