Свердлильний верстат з дрилі своїми руками креслення стійки

Для роботи по дому функцій дрилі буває досить, але для підвищення якості та продуктивності праці може знадобитися більш точне обладнання. Один з найбільш популярних різновидів є свердлильний міні-верстат, виготовлений своїми руками.

Компоненти дриля

Заводська модель дриля

Перший етап перед виробництвом полягає в вивчення конструкції. Для цього рекомендується взяти креслення стандартного верстата і ознайомитися з його компонентами. Важливо зрозуміти загальний принцип функціонування і надалі визначити оптимальну схему саморобної конструкції.

Основне функціональне призначення полягає в формуванні отворів різних типів. Залежно від конфігурації обладнання можуть бути креслення вертикально-свердлильних, координатно-розточувальних, радіально-свердлильних, присадних моделей. Різниця між ними полягає в можливості зміни напрямку дії ріжучого інструменту. Для побутових потреб найчастіше виготовляється своїми руками вертикально-свердлильний міні-верстат.

Конструктивно він повинен складатися з наступних елементів:

• станина. Опорна частина, на яку кріпиться вертикальна стійка;
• стійка. Призначена для установки електроустаткування;
• електричні складові. Вони включають в себе електродвигун і механізм передачі крутного моменту шпинделя.

Найчастіше для виробництва саморобного дриля своїми руками використовують стандартні креслення, в яких електродвигун замінений на електродриль. Це дозволяє зменшити трудомісткість робіт. Однак подібні конструкції розраховані тільки для невеликих навантажень.

Перед самостійним виробництвом міні-верстата слід визначитися з типом виконуваних робіт по дереву і металу. Від цього будуть залежати характеристики обладнання.

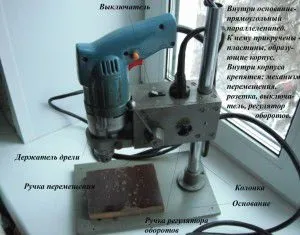

Саморобний свердлильний верстат з дрилі

Модель саморобного дриля

Найпопулярнішою моделлю в даний час є свердлильний міні-верстат з дрилі. Для його виготовлення в домашніх умовах потрібно зробити тільки станину і стійку.

У деяких випадках його можна зробити без застосування саморобних елементів. Для цього знадобиться заводська станина і дриль. Складати креслення для цього не потрібно, однак подібна конструкція має один істотний недолік - великий люфт. Під час виконання робіт відбувається зміщення ріжучого інструменту щодо місця свердління. Це потрібно враховувати до того, як зробити свердлильний верстат.

Найкраще застосовувати стандартні креслення для виробництва саморобного дриля своїми руками. Технологія виробництва безпосередньо залежить від обраних компонентів. Але фахівці рекомендують дотримуватися наступних правил при виборі вихідного матеріалу, а також його обробки:

• для плавного підіймання і опускання можна використовувати рульову рейку. Альтернативним варіантом є адаптація механічного домкрата;
• опорний стіл і стійка виготовляються зі сталевих швелерів і куточків. Важливо забезпечити достатню масу нижній частині конструкції для максимальної стійкості верстата під час його роботи;
• окремий блок управління. Включення і вимикання дрилі буде незручним. Тому рекомендується встановити стандартний вимикач на бічну частину міні-дриля.

Під час виконання робіт слід забезпечити максимальну точність сполучення елементів конструкції. Кут між опорною стійкою і столом повинен становити 90 градусів. Для присадних моделей мінімальна товщина опорної пластини з металу повинна бути не менше 3 мм.

Для збільшення функціональності обладнання можна зробити координатний стіл своїми руками. У ньому передбачена можливість переміщення заготовки щодо різального інструменту. Це дозволить домогтися максимальної точності обробки.

Саморобний верстат високої потужності

Свердлильний верстат c комплектацією електродвигуном

Якщо ж настільний свердлильний міні-верстат буде мати незадовільними параметрами - можна розглянути інші креслення подібної конструкції. Їх відмінність від вище розглянутої моделі полягає в використанні електродвигуна в якості основної силової установки.

Зробити подібну конструкцію в домашніх умовах буде проблематично, оскільки буде потрібно багато часу і зусиль. Електродвигун можна зробити з пральної машини. Патрон для кріплення ріжучого інструменту не роблять своїми руками, його беруть з старого верстата. Додатково будуть потрібні шківи для передачі крутного моменту.

В цілому технологія залишається такою ж. Важливо правильно розрахувати оптимальну потужність електродвигуна, а також передбачити можливість зміни числа його оборотів. Для цього можна поставити редуктор.

В якості додаткового обладнання можна зробити лещата в домашніх умовах. Вони фіксуватимуть деталі для виконання точної обробки.

Приклади креслень і готових верстатів
