Істотною перевагою супутникових систем зв'язку в порівнянні з пейджингового і стільникового є відсутність обмежень по прив'язці до конкретної місцевості Землі.
Супутникові системи зв'язку в залежності від послуг, що надаються можна поділити на такі класи.
3. Системи для визначення місця розташування (координат) споживачів, таких як автотранспортні, авіа- і морські засоби.
У доступному для огляду майбутньому системи супутникового зв'язку повинні доповнити системи стільникового зв'язку там, де останні неможливі або недостатньо ефективні при передачі інформації, наприклад: в морських акваторіях, в районах з малою щільністю населення, а також в місцях розривів наземної інфраструктури телекомунікацій.
Структура системи супутникового зв'язку включає в себе наступні складові (рис. 8.11):
• космічний сегмент, що складається з декількох супутників-ретрансляторів;
• наземний сегмент, що містить центр управління системою, центр запуску космічного апарату (КА), командно-вимірювальні станції, центр управління зв'язком і шлюзовиестанціі;
• призначений для користувача (абонентський) сегмент, осуществляющійсвязь за допомогою персональних супутникових терміналів;
• наземні мережі зв'язку, з якими через інтерфейс сполучаються шлюзові станції космічного зв'язку.

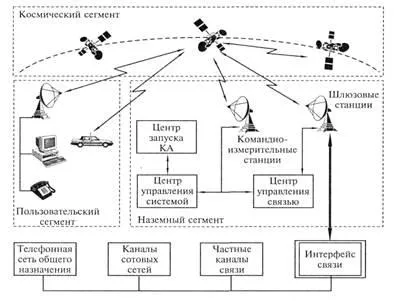

Мал. 8.11. Структура супутникових систем персонального зв'язку.
Космічний сегмент являє собою кілька супутників-ретрансляторів, розміщених рівномірно на певних орбітах і утворюють космічне угруповання.
Космічний апарат зв'язку містить: центральний процесор, радіоелектронне обладнання, антенні системи, системи орієнтації та стабілізації положення КА в просторі, рухову установку і систему електроживлення.
Супутник в системі низькоорбітального зв'язку знаходиться на висоті близько 1000 км і рухається зі швидкістю близько 7 км / с. Час, протягом якого його можна спостерігати з деякою точки поверхні Землі (час видимості), не перевищує 14 хв. Після цього супутник «йде» за лінію горизонту.
Для забезпечення зв'язком абонентів не тільки в зоні видимості одного КА, а й на всій території Землі сусідні супутники повинні зв'язуватися між собою, передаючи один одному інформацію.
Для надійного охоплення всієї території Землі необхідно мати велике число супутників: в проекті супутникової системи зв'язку Teledesic передбачається використання майже тисячі супутників. Необхідна кількість супутників зменшується зі збільшенням висоти орбіти, так як збільшується зона видимості. Завдяки цьому знижується вартість орбітального угрупування і послуг зв'язку. Але при цьому через збільшення дальності зв'язку неминуче ускладнює і здорожує персональні супутникові термінали. Таким чином, число супутників в орбітальній угрупованню є результатом компромісу між вартістю і бажаним обсягом послуг зв'язку, з одного боку, і простотою персонального супутникового терміналу - з іншого.
До числа низькоорбітальних систем відноситься система супутникового зв'язку Indium, створена при співпраці Японії, США іУкаіни. У проекті, що розробляється спочатку передбачалося використання 77 супутників (саме тому проект отримав таку назву: Ірідіум в таблиці Менделєєва є 77 елементом). До складу орбітального угрупування низькоорбітального глобальної системи супутникового зв'язку Globalstar входять 48 супутників-ретрансляторів, розміщених на восьми кругових орбітах (по шість супутників на кожній).
До систем среднеорбітальних супутникового зв'язку відносяться системи на базі КА, висота орбіт яких знаходиться в межах 5-15 тис. Км. При таких орбітах час видимості одного супутника-ретранслятора доходить до декількох годин, що дозволяє зменшити число супутників до 10-12. З числа середньо-орбітальних систем зв'язку найбільш відомі Inmarsat, ISO і Odyssey, створені різними міжнародними організаціями і концернами.
Системи зв'язку з використанням стаціонарних супутників передбачають «зависання» супутника над заздалегідь вибраними точками Землі. Таке «зависання» забезпечується висотою орбіти 35 875 км, на якій швидкість переміщення КА збігається зі швидкістю обертання Землі. До переваг систем зв'язку з використанням геостаціонарних супутників можна віднести відсутність перерв зв'язку, охоплення зв'язком 95% поверхні Землі системою з трьох геостаціонарних супутників. Наприклад, система «Банкір», яка використовує космічний сегмент з трьох геостаціонарних супутників зв'язку «Купон», призначена для оперативного обміну інформацією в українській банківській і фінансовій системах з виходом на банківські системи ближнього і далекого зарубіжжя. Система геостаціонарній супутникового зв'язку «Ямал» - результат сотруднічестваУкаіни і США в галузі створення та експлуатації систем супутникового зв'язку - складається з двох малих КА «Ямал» і призначена для розвитку телекомунікаційних мереж в північних районахУкаіни, багатих покладами нафти і газу.
Всі системи глобальної супутникової зв'язку пропонують наступний набір послуг:
• передача факсимільних повідомлень;
• персональний радіовизов (пейджинг);
• визначення місця розташування абонента;
Для організації персонального супутникового зв'язку застосовуються переносні персональні супутникові термінали (масою близько 700 г) і мобільні термінали (масою близько 2,5 кг). Дані термінали здатні встановлювати зв'язок між абонентами за 2 с, як і в системі стільникового зв'язку.
1. У чому полягає принцип дії пейджингового зв'язку?
2. Які бувають типи пейджерів і які сервісні можливості пейджингового зв'язку?
4. За яким алгоритмом функціонує система стільникового зв'язку?
5. Які бувають види роумінгу?
6. Що включає в себе структура супутникових систем ПС?
7. У чому переваги і недоліки низькоорбітальних систем супутникового зв'язку?
8. Які високоорбітальних системи супутникового зв'язку діють вУкаіни?
