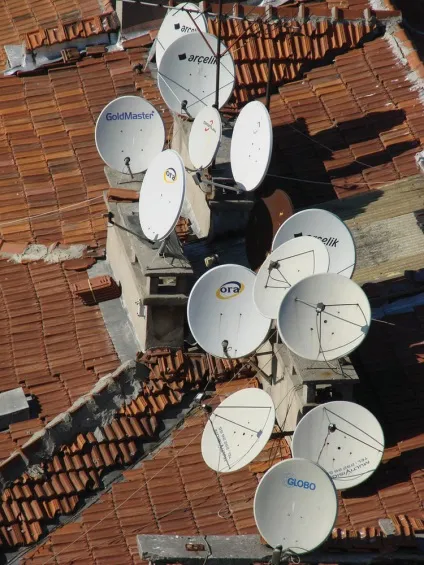

Супутникові антени
У даній статті ми опишемо принцип роботи супутникової антени, а також дамо практичні поради щодо її вибору в залежності від потреб користувача. Супутникові сигнали є досить слабкими. Але особливо примітним є той факт, що ми можемо приймати ці сигналів за допомогою супутникових антен, вартість яких сьогодні становить від 125 грн. Якщо ви хочете отримати максимальну продуктивність приймальні системи, то необхідно правильно вибрати модель і розмір приймаючої антени.
З чого складається тарілка?
Процес прийому супутникового телевізійного сигналу можна умовно розділити на два етапи. На першому етапі телевізійний сигнал вловлюється і фокусується в одній точці. При цьому необхідно, щоб цей сигнал був якомога більшої амплітуди. На другому етапі сигнал посилюється і обробляється.
Основне призначення супутникової антени - вловлювати телевізійні сигнали. Зазвичай супутникову антену має форму відбивача у вигляді тарілки. При цьому вона повинна бути ідеальною параболічної форми і не деформуватися за роки експлуатації, а також при транспортуванні і монтажі. Пом'ята, вигнута або іншим чином деформована тарілка не в змозі повною мірою сфокусувати сигнал, оскільки при цьому частина даних «губиться», а кінцевий сигнал є занадто слабким для його подальшого перетворення в зображення.
Зазвичай відбивач виготовляють з металу (зі сталі, так як вона є найдешевшим металом, або з алюмінію, так як він не піддається корозії). При цьому поверхня антени може бути як цілісної, так і перфорованої. Перфоровані антени не відбивають сонячне світло і мають низьку вітрової навантаженням. До того ж вони мають меншу масу, а по відбивної здатності вони майже не поступаються цільним металевим «родичам».
Для виготовлення супутникових антен використовуються і інші матеріали, наприклад, із пластику, полімеру і скловолокна. Такі антени прості у виготовленні, мають малу вагу, що не піддаються корозії і цілком відновлюють свою форму після зняття деформації. Сигнал з супутника проникає через ці матеріали і легко відбивається від вбудованого в антену тонкого шару фольги або металевої сітки.
Малошумний конвертор-моноблок (LNB), розташований в центрі антени, обробляє і перетворює отриманий сигнал. Далі, в залежності від поляризації і смуги частот, здійснюється селекція сигналу, після чого слабкий сигнал посилюється і перетворюється в сигнал низької частоти для його подальшої передачі по кабелю на вхід супутникового ресивера.
Шум і децибели
Сигнал, що приймається антенних конвертором (LNB), практично не містить електричного шуму. Однак при проходженні через електронні блоки обладнання на сигнал накладаються шуми. Щоб слабкий по амплітуді супутниковий сигнал, не міг заглушити шумами, рівні власних шумів антенного конвертора повинні бути низькими.
Будь-яка чи тарілка підійде?
Розміри і форми тарілок можуть сильно відрізнятися. Тарілки старих моделей випускалися круглої форми, а конвертор кріпився в центрі на трьох ніжках (так звана прямофокусная конструкція).

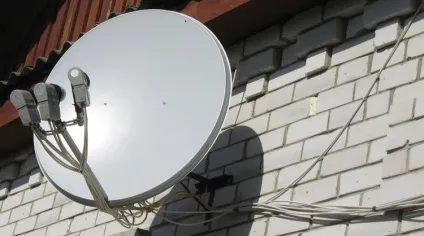

Однак зараз більшість тарілок мають офсетний конструкцію у вигляді овалу, в нижній частині якої закріплена несуча штанга, на яку монтується мультифид або один конвертор.
У таких антенах конвертор розташовується в стороні від шляху проходження сигналу, а на рефлекторе не скупчується дощова вода або сніг, на відміну від прямофокусних антен.
Звичні, а також аматорські антени, відрізняються більш високою формою, при цьому вони сильно широкі. А ось мінітарелкі, які сьогодні йдуть на приймання сигналу багатьох європейських операторів (наприклад, BSkyB, Canal Plus, Freesat) навпроти, більш широкі і мають меншу висотою. Чим більше тарілка по горизонталі, тим краще вона налаштовується на один із сусідніх відносно один одного супутників (чим більше тарілка, тим менше її кут прийому).

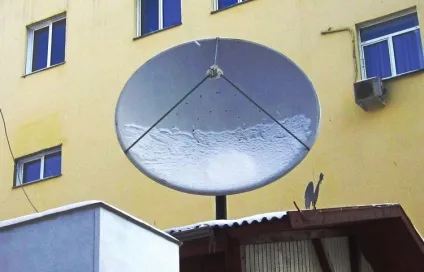

На фото добре видно скупчення снігу на дзеркалі.
Чому розмір має значення?
Незалежно від того, якої форми тарілку ви вибрали, ключовим параметром є її розмір. Саме розмір характеризує здатність тарілки приймати сигнал. Якщо на конвертор надійде сигнал недостатньої амплітуди, то ви не отримаєте зображення на екрані.
До того ж цей сигнал занадто слабкий неможливо посилити за допомогою підсилювача конвертора, так як він тільки посилить шум і не забезпечить нормальну роботу системи. Тому при слабкому сигналі ніщо не замінить антену великих розмірів. У діаметрі антени важливий кожен сантиметр, адже при збільшенні діаметра на 40% амплітуда сигналу зростає в два рази. Так, наприклад, тарілка діаметром 1,2 метра видає сигнал в півтора рази більшої амплітуди, ніж тарілка діаметром в 1 метр. Щоб переконатися у тім, що діаметр вибирається антени достатній, слід знати приблизний рівень супутникового сигналу поблизу місця її установки.
зони прийому
Супутники передають сигнали різної амплітуди і потужності, охоплюючи різні ділянки земної поверхні. Навіть якщо ви і перебуваєте в зоні покриття супутника, то однаково важливо знати рівень сигналу поблизу вашого будинку.
Точно спрогнозувати рівень сигналу конкретного супутника неможливо. Однак приблизний рівень сигналу можна дізнатися за допомогою спеціальних карт рівнів сигналу. Ці карти також називаються картами покриття, в яких зазначається приблизна значення рівнів сигналу в залежності від місця установки. І хоча сигнал може прийматися і поза зоною дії супутника він буде значно ослабленим. І чим далі видалено місце установки прийомної антени від центру зони дії супутника, тим слабкішою буде прийнятий сигнал.
У картах зон покриття супутниковим сигналом вказується або необхідний мінімальний розмір тарілки, або еквівалентна изотропно випромінювана потужність (ЕІВП), яка вимірюється в децибелах на один ват (дбвт) і характеризує рівень сигналу. Таблиця переведення цих двох величин наводиться нижче.
Рівень сигналу в залежності від діаметра антени
Супутникові антени інших геометричних форм
Хоча на сьогоднішній день в Україні найпопулярнішими є офсетні і прямофокусниє антени, в природі існують і інші їх типи. За всю історію Супутникове телебачення були перепробувані різні модифікації супутникових антени (і вони експлуатуються досі).
У деяких модифікаціях антен використовується допоміжний відбивач для більш ефективної фокусування сигналу на конвертор. Форма допоміжного відбивача може бути увігнутою - як і форма основного рефлектора (конструкція грігоріан), або вигнутою (конструкція Касегрена). Антени з двома відбивачами мають більшу продуктивність, характеризуються меншим рівнем крос-поляризаційних перешкод і шуму, а також мають менші габарити.
І хоча двухзеркальная конструкція майже завжди застосовується для великих антен систем зв'язку, для виготовлення «домашніх» тарілок вона практично не використовується.
А, наприклад, в антенах у вигляді плоскої плити відбивачі взагалі відсутні. За співвідношенням габарити / продуктивність вона перевершує антени у вигляді тарілок і якщо вдасться скоротити її собівартість, то вона може стати «антеною майбутнього» для домашнього користування. А поки пальму першості на нашому ринку тримають офсетні антени.
