Створення та редагування графічних зображень

У складених документах Word часто використовується різного виду графіка:

кліпи - малюнки з колекції, створеної виробниками програмного забезпечення;
графічні об'єкти. що зберігаються в файлах і створені спеціалізованими засобами машинної графіки;
графічні об'єкти, створені за допомогою панелі інструментів Малювання. яка з'являється на екрані після натискання кнопки Малювання на панелі Стандартна.

Вставка графічних об'єктів з файлів здійснюється за технологією OLE:

впровадження графічних об'єктів;
зв'язок з графічним об'єктом (файлом).

Імпорт графічних зображень здійснюється в двох варіантах:

у вигляді цілого графічного файлу;
у вигляді частини графічного зображення, збереженого як фрагмент в іншому файлі.

Для вставки графічного файлу використовується команда Вставка -> Малюнок -> З файлу. У діалоговому вікні Додати файл вибирається формат (тип) графічного файлу, папка, ім'я файлу. Для зв'язування з графічним файлом вказується перемикач Зв'язати з файлом. що дозволяє автоматично оновлювати графічне зображення при змінах у файлі-джерелі. Для поновлення зв'язку виконується команда Правка -> Зв'язки.

Редагування малюнків здійснюється після його виділення командою Правка -> Змінити малюнок або подвійним клацанням лівою кнопкою миші на малюнку. Відкривається вікно Малюнок. яке містить інструменти графічного редагування.

Малюнки векторного типу допускають поелементне редагування, для цього виділяються певні елементи малюнка натисканням лівої кнопки миші і виконується їх графічна настройка (колір, лінія, розмір, місце розташування). Можливе додавання нових графічних елементів, зрушення всього малюнка за спочатку заданий контур, зміна розмірів контуру.

Створення графічних об'єктів за допомогою панелі інструментів Малювання

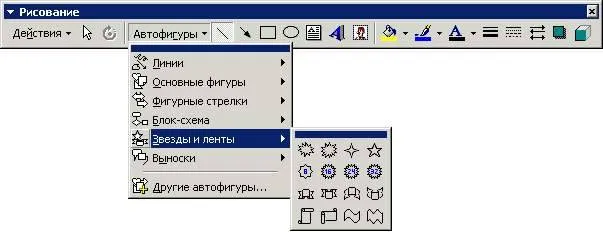

Графічні об'єкти в Word можна створювати і редагувати, використовуючи інструменти панелі Малювання (рис. 4.34). В результаті буде створено векторне зображення, що складається з елементарних графічних фігур: квадратів, прямокутників, багатокутників, ліній, кіл, еліпсів та ін.

Створення та редагування графічних зображень

Мал. 4.34. Інструменти панелі Малювання

При установці покажчика миші на інструмент панелі Малювання виводиться назва кнопки-інструменту малювання.

Кнопки геометричних фігур: лінія, квадрат або прямокутник, коло або еліпс, криволінійна замкнута плоска фігура, рамки тексту (напис), набір автофігур забезпечують побудову основи геометричного малюнка. Кнопки колірного оформлення і стилю лінії забезпечують форматування елементів малюнка. Кнопки тіні і обсягу дають можливість надати об'єкту тінь і обсяг, а також змінити їх налаштування.

Мальований об'єкт має багатошарову структуру, окремі елементи малюнка можуть розташовуватися певним чином щодо інших об'єктів. Управляє цим режимом кнопка Дії. яка викликає меню з командами для роботи з графічними об'єктами:

Групувати (перегрупуватися) - для угруповання всіх виділених графічних об'єктів в один об'єкт. Ці команди слід вводити після того, як буде виділена група об'єктів за допомогою кнопки зі стрілкою Вибір об'єктів;

Розгрупувати - разгруппировка виділеної ілюстрації на складові;

Порядок - розміщення графічного об'єкта щодо тексту (перед текстом, за текстом) або взаємне розташування графічних об'єктів (на передньому плані, на задньому плані, розмістити вперед, перемістити назад);

Сітка - настройка кроку зміщення графічного об'єкта по горизонталі і вертикалі, яке може бути вільним або дискретним по вузлах сітки;

Зрушення - зсув малюнка вгору, вниз, вліво, вправо;

Вирівняти - координація виділених об'єктів відносно один одного або друкованої сторінки;

Повернути / відобразити - зміна орієнтації графічного об'єкта: поворот, обертання, дзеркальне відображення;

Змінити автофигуру - заміна іншим видом автофігури.

Після вставки малюнка в документ його можна змінити:

збільшити або зменшити розмір;
підігнати малюнок під строго задані розміри;
обрізати непотрібну частину;
додати обрамлення до малюнка;
перемістити і скопіювати;
укладати малюнок в рамку або в текстове вікно і розташувати в будь-якому місці сторінки.

Після вставки малюнка в документ можна змінити його масштаб (збільшити або зменшити розміри), вписати малюнок в строго задані розміри, а також підрізати краї малюнка. Для зміни розмірів малюнка можна скористатися одним з таких способів:

збільшити або зменшити масштаб малюнка в процентному відношенні (пропорційно або непропорційно);
точно задати висоту і ширину малюнка.

Перше з цих дій можна провести як за допомогою вкладок вікна діалогу Формат малюнка. так і за допомогою миші. Точно встановити розмір малюнка можна тільки за допомогою вікна діалогу Формат малюнка.

Щоб змінити розміри малюнка за допомогою миші, необхідно його виділити, встановити покажчик миші на один з маркерів так, щоб він прийняв форму двосторонньої стрілки і натиснувши кнопку миші, перемістити маркер в нове положення. Після досягнення малюнком необхідних розмірів відпустити кнопку миші.

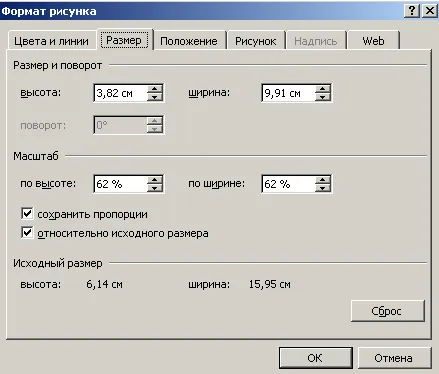

Для установки точних розмірів малюнка необхідно виділити малюнок і скористатися командою Формат -> Малюнок. вкладка Розмір (рис. 4.35).

Мал. 4.35. Вікно діалогу Формат малюнка. вкладка Розмір

Якщо при зміні розмірів зображення виходить непропорційним, то для установки цього розміру необхідно зняти прапорець Зберігаючи пропорції.

Для роботи з зображенням в MS Word передбачена спеціальна панель Настройка изображения (ріс.4.36).

Мал. 4.36. Панель Налаштування зображення

У неї включені основні засоби, необхідні для обробки зображення. Нижче наведені призначення кнопок панелі Налаштування зображення. Панель надає практично всі потрібні кошти для обробки зображення.

Скидання параметрів малюнка

Відновлює вихідні параметри малюнка

Додавання візуального ефекту WordArt

Графічні об'єкти, вставлені в текстовий документ засобом WordArt, можуть друкуватися разом із документом на вивідному принтері, можуть відображатися в складі електронного документа, розповсюджуваного в форматі Microsoft Word, і можуть відображатися на Web-сторінках.

Щоб вставити об'єкт WordArt в документ, виконайте наступні дії:

1. Створити документ на базі шаблону Звичайний.

2. Ввести текст документа.

3. Командою Вид -> Панелі інструментів -> WordArt включити відображення панелі інструментів WordArt.

4. Клацнути на кнопці Додати об'єкт WordArt - відбудеться запуск Майстра створення об'єкта WordArt.

5. У вікні Колекція WordArt вибрати бажаний стиль оформлення.

6. У діалоговому вікні Зміна тексту WordArt вибрати бажаний розмір, накреслення і ввести текст створюваного заголовка.

7. Після клацання на кнопці ОК відбудеться вставка створеного об'єкта в документ.

Подальше управління формою і розташуванням створеного об'єкта здійснюють елементами управління панелі інструментів WordArt. Для того, щоб внести зміни в об'єкт, досить двічі клацнути по ньому мишкою, після чого активізується панель інструментів WordArt.

Мал. 4.37. Вікно панелі управління Формула.

1. При введенні формул і виразів не рекомендується використовувати символи українського алфавіту. У тих випадках, коли вони необхідні, наприклад, в якості описових індексів змінних, їм слід призначати стиль Текст.

MS Word дозволяє надрукувати необхідний документ одним натисканням кнопки на панелі інструментів. Однак можливості MS Word, що надаються при друку документів, набагато ширше. З його допомогою можна:

Як правило, після завершення роботи документ відправляється на друк. MS Word надає можливість друкувати поточний документ:

1. Відкрити необхідний документ.

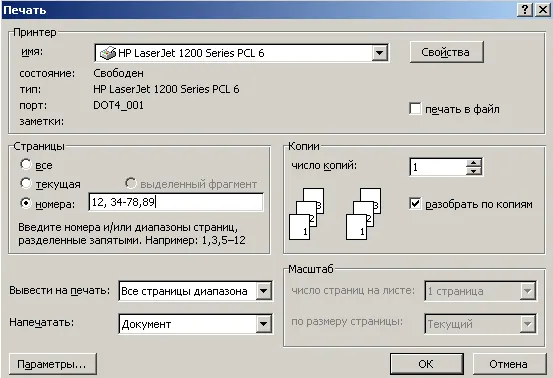

2. Виконати команду Файл -> Друк або натиснути комбінацію клавіш Ctrl + Shift + F12. На екрані з'явиться вікно діалогу Друк (рис. 4.40).

3. Натиснути кнопку ОК.

В цьому випадку роздруковуються всі сторінки від початку до кінця документа в одному примірнику з параметрами друку, прийнятими за замовчуванням або встановленими у вікні діалогу Друк для попереднього сеансу друку. В якості альтернативного способу друку відкритого документа можна натиснути кнопку Друк стандартної панелі інструментів.

Вікно діалогу Друк надає користувачеві можливість здійснювати різні варіанти друку документа:

Друк кількох копій - в поле Число копій розділу Копії вказати необхідну кількість копій документа. За замовчуванням в розділі Копії встановлено прапорець Розібрати за копіями. в результаті чого спочатку будуть надруковані всі сторінки першого примірника, потім другого і т. д.
Друк частини документа - друк частини документа можна здійснити двома шляхами: вказати у вікні діалогу Друк номера окремих сторінок (або діапазон сторінок) або виділити необхідні сторінки перед відкриттям вікна діалогу Друк. Крім того, може бути надрукована тільки поточна сторінка документа.
Друк парних (або непарних) сторінок - для цього в списку Вивести на друк вибрати Непарні сторінки (Парні сторінки).
Друк додаткової інформації про документ - за замовчуванням при виведенні на друк MS Word друкує сам документ. Список, що розкривається Надрукувати в вікні діалогу Друк дозволяє замість документа надрукувати інформацію про документ.

1. Які способи створення таблиць ви знаєте?

2. Як виділити осередок, кілька осередків, рядок?

3. Яким чином можна розбити осередок?

4. Яким чином можна з'єднати два осередки, що знаходяться в одній

5. рядку або одному стовпці?

6. Як змінити висоту рядка, ширину стовпця?

7. Як змінити вид і товщину ліній таблиці, комірки, групи комірок?

8. Як додати рядки в таблицю?

9. Як видалити рядки в таблиці?

Лабораторна робота №1
