Створення малюнків в перспективі в illustrator

У Illustrator CS5 легко малювати або візуалізувати об'єкт в перспективі, використовуючи набір функцій, які працюють за існуючими законами малювання перспективи.

Сітка перспективи дозволяє приблизно представляти сцену на плоскій поверхні в природному (для людського ока) вигляді. Наприклад, дорога або пара рейкових шляхів візуально повинні зустрічатися або зникати на зорової осі.

Далі перераховуються функції Illustrator, що полегшують малювання в перспективі.

Утиліти для визначення або редагування в документі одного, двох і трьох виправлень перспективи

Інтерактивне управління різними параметрами, визначальними перспективу

Створення об'єктів безпосередньо в перспективі

Переклад в перспективу існуючих об'єктів

Перетворення об'єктів в перспективі (переміщення і масштабування)

Переміщення або дублювання об'єктів у напрямку до перпендикулярної площині (переміщення в перпендикулярному напрямку)

Визначення реалістичних об'єктів і малювання об'єктів за допомогою спеціальних реалістичних вимірювань в перспективі

Для копіювання об'єкта використовується комбінація «Alt» + «перетягування» (Windows) або «Option» + «перетягування» (Mac OS). Щоб зберегти переміщення в перспективі, натисніть клавішу «Shift» і виконайте перетягування. Про те, як вказати точне місце розташування, куди потрібно перемістити об'єкт при перпендикулярному русі, див. Розділ Точне переміщення в перпендикулярному напрямку.

Для переміщення об'єктів в перспективі також використовується команда «Повторити трансформування» ( «Об'єкт»> «Трансформувати»> «Повторити трансформування») або комбінація клавіш «Ctrl» + «D» (Windows) або «Cmd» + «D» (Mac OS ). Ця команда також працює при переміщенні об'єкта в перпендикулярному напрямку.

«Гаряча» клавіша 5 для перпендикулярного руху і клавіші 1, 2 і 3 для перемикання площин функціонують при створенні або переміщенні об'єктів тільки на основній клавіатурі (а не на додатковій цифровій клавіатурі).

Точне переміщення в перпендикулярному напрямку

Для точного переміщення об'єкта в перпендикулярному напрямку двічі клацніть віджет необхідної площині, використовуючи інструмент «Вибір перспективи». Наприклад, двічі клацніть віджет правої площини, щоб задати параметри в діалоговому вікні «Права площину виправлення перспективи».

Налаштування параметрів перпендикулярного переміщення всіх об'єктів в обраній площині сітки

Порядок точного переміщення всіх об'єктів в перпендикулярному напрямку

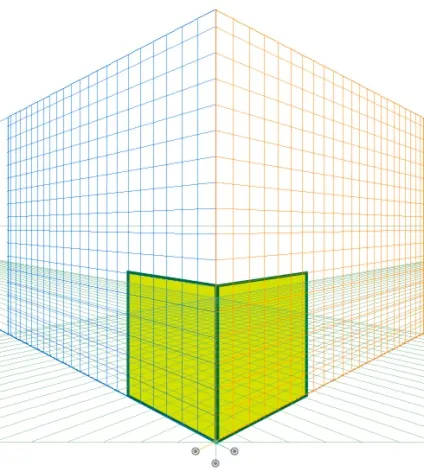

Функція автоматичного розміщення площині дозволяє створювати об'єкти шляхом визначення висоти або глибини об'єкта. Наприклад, щоб намалювати куб, потрібно знати висоту його верхньої межі. За допомогою даної функції в сітці перспективи автоматично налаштовується площину горизонтальної сітки відповідно до висоти верхньої межі куба.

Площина горизонтальної сітки налаштовується по висоті лівої грані куба, для чого, використовуючи інструмент «Вибір перспективи», потрібно навести покажчик на опорну точку і натиснути клавішу «Shift»; горизонтальна площина при цьому повинна бути обрана. Всі інші площини сітки тимчасово ховаються.

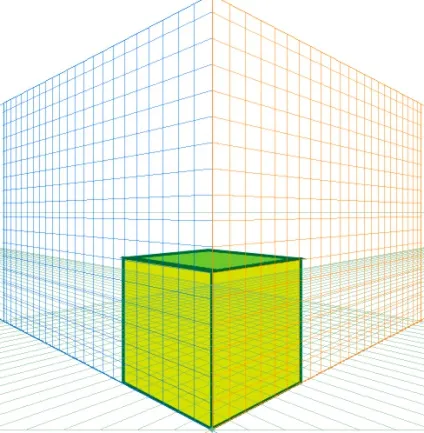

Після створення верхньої межі куба за допомогою інструменту прямокутника сітка відновлює свій початковий стан.

Перед малюванням або розміщенням об'єктів їх висота визначається на основі зазначених нижче елементів.

Інші об'єкти: перейти до однієї з опорних точок (отримання мітки опорної точки) і натиснути клавішу «Shift», що тимчасово приховує інші площини.

Лінії сітки: перейти до точки перетину і натиснути клавішу «Shift». Зміна площині в даному стані призводить її до заданої зміщення.

Після малювання або розміщення об'єкта скидається режим виведення і відновлюється звичайних вид всіх площин.

Параметри функції автоматичного розміщення площині дозволяють налаштувати тимчасове переміщення активної площини при наведенні миші на опорну точку або точку перетину ліній сітки і натиснути клавішу «Shift».

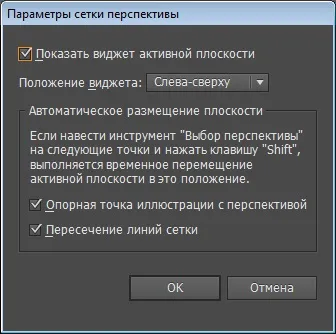

Параметри функції автоматичного розміщення площині доступні в діалоговому вікні «Параметри сітки перспективи». Щоб відкрити діалогове вікно, двічі клацніть значок інструменту «Сітка перспективи» на панелі «Інструменти».

Параметри функції автоматичного розміщення площині

Переміщення площині для відповідності об'єкта

Для малювання або переведення об'єктів в перспективі з такою ж глибиною і висотою, як у вихідного об'єкта, виберіть об'єкт в перспективі, а потім - «Об'єкт»> «Перспектива»> «Перемістити площину для підгонки по об'єкту», щоб задати відповідної сітці необхідну висоту або глибину. Ви можете тепер створювати або розміщувати нові об'єкти в перспективі.

Масштабування об'єктів в перспективі

Об'єкти в перспективі масштабируются за допомогою інструменту «Вибір перспективи». При масштабуванні об'єктів в перспективі діють описані нижче правила.

Масштабування виконується в площині об'єкта. При зміні масштабу об'єкта висота або відстань масштабируются на основі площині об'єкта, а не поточної або активної площини.

У разі декількох об'єктів масштабируются об'єкти на одній площині. Наприклад, якщо вибрати кілька об'єктів на правій і лівій площинах, тоді масштабируются всі об'єкти на одній площині з об'єктом, чия обмежувальна рамка використовується для масштабування.

Об'єкти, переміщені перпендикулярно, масштабируются на своїй площині, а не на поточній або активною.

Додавання тексту і символів в перспективу

Під час відображення сітка неможливо безпосередньо додати текст або символи на площину перспективи. Однак текст і символи можна перенести в перспективу після їх створення в звичайному режимі.

Щоб перенести текст або символи в перспективу, виконайте наступні дії:
