Стовпчастий фундамент з ростверком споруда

Ростверк: що це таке?

Ростверк є частиною стовпчастого фундаменту, що знаходиться нагорі і розподіляє всю навантаження. До того ж, це своєрідна опора для всієї конструкції. На вигляд він представляє собою балки, які об'єднують оголовки стовпів.

Фундаменти з ростверком можуть бути наступних видів:

грунту;
використовуваних матеріалів;
способів пристроїв.

Дерев'яний ростверк для стовпчастого фундаменту набув широкого поширення в дачному будівництві. Це ідеальний тип фундаменту для будівництва дерев'яного будинку, лазні, веранди і т.д. Але він може виготовлятися не тільки з деревини, а й з інших матеріалів. Хоча, природно, ціна його буде значно вище.

Як зробити стовпчастий фундамент з ростверком своїми руками

Багато дачники ставлять запитання, як зробити стовпчастий фундамент з ростверком під баню або веранду своїми руками. Це не так важко, як може здатися на початку.

У саморобної палі несуча здатність невисока, тому важливий ретельний розрахунок навантажень

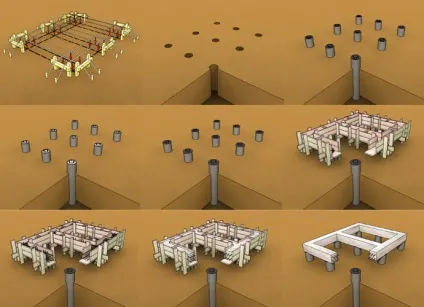

Технологічний процес включає в себе наступні етапи:

розрахунок;
виконання земельних робіт;
виготовлення опалубки для стовпів;
армування стовпчастого фундаменту з ростверком;
заливка бетону;
влаштування ростверку.

Цей етап є найбільш важливим, т. К. Від цього залежать надійність і міцність, в цілому, всієї споруди. Розрахунки легко можна виконати, використовуючи спеціальні таблиці. Їх можна легко знайти в інтернеті.

Виконання земляних робіт

Як і в будь-якому будівництві, підготовка ділянки має велике значення і забирає чимало коштів і сил.

Основні роботи полягають в наступному:

звільнити від будь-якої рослинності ділянку;
розмітити територію, і викопати неглибоку яму по всій довжині і ширині;
розмітити місця, де будуть розташовуватися стовпи, зробити поглиблення;
ями наповнити до рівня промерзання землі плюс 20 см під подушку;
туди укласти подушку, що складається з щебінки і піску.

При невеликому будівництві легко можна обійтися підручними інструменти, не використовуючи спеціальну техніку.

Виготовлення опалубки для стовпів

В якості опалубки застосовуються метали або дерево. Для дачного будівництва дешевше і простіше використовувати саме останній будівельний матеріал. Товщина деревини повинна бути більше 2 см.

Роботи полягають в наступному:

зібрати підготовлені дошки в щити, з яких необхідно буде зробити короба;
конструкції, що вийшли покласти в ями;
змочити опалубку водою.

Як опалубка чудово підійдуть азбестові труби, що відрізняються невисокою ціною і прекрасною якістю.

Армування стовпчастого фундаменту з ростверком

Для цих цілей використовують прути з перетином 1-1,6 см. Втім, їх розміри необхідно підібрати відповідно до каркасом ростверку. Збірка проводиться зовні. Прути скріплюються за допомогою горизонтальних перемичок зварюванням або зв'язуванням. Найпростіше саме останній варіант.

Арматуру краще НЕ зварювати, а пов'язувати, але в домашньому будівництві частіше застосовують саме зварювання

Переважно застосовувати прути, діаметр яких становить 6 мм. Їх встановлюють з кроком 30-40 см. По вертикалі арматура з'єднується з допомогою армованої сітки ростверку. Тому спочатку варто трохи її підняти, над оголовком стовпа на 30-40 см. А потім, після завершення складальних робіт, зміцнити в виїмці для стовпа.

заливка бетону

Подальші дії не займуть багато часу: вириту яму необхідно залити бетоном. Причому цей процес необхідно розділити на кілька етапів. залити шар товщиною приблизно 25 см, проштиковать, і все розрівняти, прибравши повітряні кишені, що зменшують стійкість споруди.

пристрій ростверку

Він може бути різний по висоті, розташовуючись як над землею, так і прямо в грунті. Що краще, сказати досить важко. Єдиної думки з цього питання немає.

Послідовність дій така:

зробити опалубку між усіма елементами по всій довжині. Для цього використовується пісок;
пісок закрити, наприклад, поліетиленовою плівкою;
в опалубці зробити і поставити каркас;
пальові прути приварити або зв'язати, об'єднавши з сіткою ростверку;
проколоти розчин за допомогою арматури, видаляючи зайві повітряні бульбашки;
коли бетон висохне, опалубку можна дістати;
видалити шар піску;
зміцнити отриману конструкцію цегляними підпорами.

Так, процес створення стовпчастого фундаменту з ростверком для каркасного будинку або інших будівель можна легко виконати своїми руками. Це найбільш просте та вигідне в ціновому плані рішення.

Ціна стовпчастого фундаменту з ростверком

Вартість готового продукту цього типу найбільш низька. В цілому, вона залежить від обсягу будівельних робіт та вартості матеріалів. Ціна стовпчастого фундаменту з ростверком залежить і від технології зведення фундаменту і глибини закладення. В середньому ціна становить від 25000руб (будівля 6Х6). У вартість не входять земельні роботи, точніше вирівнювання ділянки.

Звичайно, якщо зробити все своїми руками, вартість буде значно нижче.
