Столбчато-стрічковий фундамент своїми руками

Так склалося, що при виборі виду фундаменту для свого житла багато наших співвітчизників воліють традиційний вид підстави - стрічковий фундамент. Але для споруд легше існує ще один вид - столбчато-стрічковий фундамент своїми руками, який виконати зовсім неважко, якщо знати кожен етап процесу будівництва.

Як влаштований стовпчастий фундамент

Уже судячи з назви фундаменту, стає ясно, що при виготовленні даного виду підстави будівлі використовується стовпи, які виконують роль опор, заглиблених в землю. Важливою умовою спорудження стовпчастого підстави споруди є дотримання однакової висоти всіх встановлених опор. Для розподілу рівномірного навантаження на опори на самому верху кожного стовпа встановлюється ростверк.

Виготовлення стовпчастого фундаменту

Опори встановлюються під кожним кутом споруди. Крім того, установка опор потрібна і в точках перетину стін, і в тих місцях, де сила навантаження може бути максимальною.

Матеріалами для виготовлення стовпів служать:

· Більш традиційна деревина;

· Блоки, виконані з бетону;

Види опор для фундаменту

Як опори деревина сьогодні застосовується вкрай рідко. По-перше, матеріал недовговічний, по-друге, існують більш сучасні матеріали, які замінюють деревину. Однак якщо ви будуєте легке спорудження з дерева або хочете спорудити мансарду, деревина стане прекрасним вибором для виготовлення опор. Традиційно діаметр опор не перевищує 20 сантиметрів. Перш ніж дерев'яні стовпи встановлювати в грунт, їх необхідно обробити спеціальними складами, які здатні запобігти процеси розкладання матеріалу. Гідроізоляційним матеріалом для опор з деревини може виступати мастика, виготовлена ​​на основі бітуму.

Наступним матеріалом, який досить часто застосовується в якості опор для виготовлення столбчато-стрічкового фундаменту, є цегла-залізняк.

Армовані стовпи з бетону досить широко використовуються для виготовлення стовпчастого фундаменту, адже бетон є одним з найбільш міцних матеріалів.

Труби металеві застосовуються при спорудженні стовпів опори, а також опалубка.

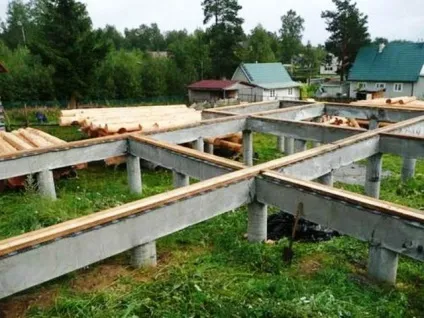

Якщо не вникати в технічні тонкощі, то можна говорити про те, що столбчато-стрічковий фундамент є всього лише вдосконаленим варіантом підстави традиційного столбчатого. Даний вид підстави застосовується для зведення фундаментів кам'яниць.

Тонкощі будівництва столбчато-стрічкового фундаменту

Застосування даного виду фундаменту виправдано в умовах будівництва, яке ведеться на ґрунті з високим рівнем промерзання. Використання в таких умовах столбчато-стрічкового фундаменту є більш доцільним, тому що істотно заощадить сили і засоби. Однак будівництво даного виду підстави в умовах, коли грунтові води постійно піднімаються, краще не виконувати.

Щоб забезпечити рівномірний розподіл навантаження на підставу, стовпи потрібно встановлювати на глибину, яка буде перевищувати глибину промерзання грунту.

Установка стовпів на глибину, що перевищує рівень промерзання грунту, забезпечує міцність конструкції в цілому і фундаменту зокрема. Тому, що земля на глибині дуже щільна, то кам'яного стовпа не будуть зрушуватися і змінювати структуру при коливаннях температур. Розширення до низу основи дозволить зробити фундамент більш стійким.

Будівництво столбчато-стрічкового фундаменту

Для виконання робіт з будівництва фундаменту подібного типу знадобляться наступні матеріали та інструментарій:

• опора для укладання цегли, піноблоків;
• якщо стіни не володіють необхідною жорсткістю, єдиний каркас;
• гідроізоляція.

Етапи виконання робіт

Такі складні роботи, як спорудження фундаменту споруди, виконуються в кілька етапів.

Перший, найбільш тривалий і трудомісткий етап, передбачає виконання робіт з буріння свердловин, в які пізніше будуть встановлені несучі опори. На буріння кожної свердловини йде до декількох годин, відповідно цей трудомісткий процес забере значну кількість часу.

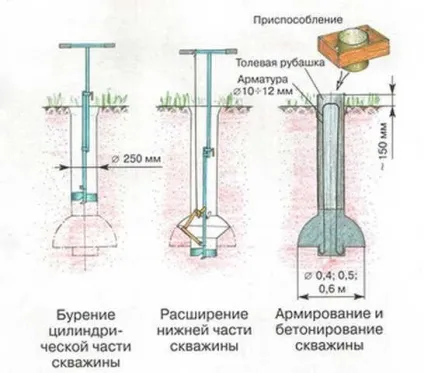

Щоб прискорити процес, варто застосовувати в роботі спеціальний бур ТІСЕ. Використання бура забезпечує можливість виготовляти свердловини, які донизу розширюються. Така конструкція свердловини додасть додаткову стійкість всієї конструкції і фундаменту.

Після того, як свердловини з шириною кроку від півтора до двох метрів підготовлені, необхідно виконати роботи з гідроізоляції фундаменту. Для забезпечення надійної гідроізоляції краще використовувати руберойд - матеріал, який успішно прослужить багато років. Обробляємо кожну свердловину руберойдом - від самого заснування, до верху. Після цього в підготовлені свердловину засипаємо суміш гравію і піску. Товщина шару суміші - не менше 20 сантиметрів.

Виконуємо армування кожної свердловини

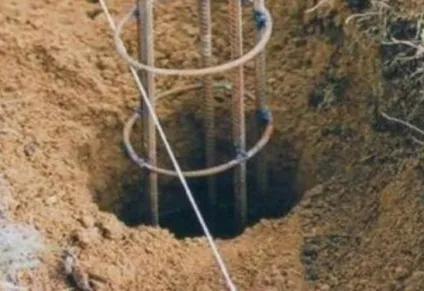

Наступний етап проведення роботи по будівництву столбчато-стрічкового фундаменту - армування кожної свердловини шляхом установки чотирьох підготовлених прутів арматури. Все прути арматури потрібно встановити вертикально в свердловині. Діаметр встановленої арматури може досягати 15 сантиметрів.

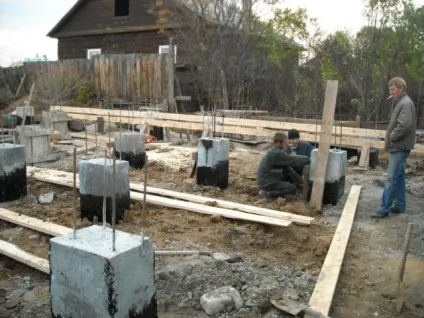

Наступним етапом виконання робіт є спорудження опалубка для заливки бетонної суміші.

Опалубок для столбчато-стрічкового фундаменту

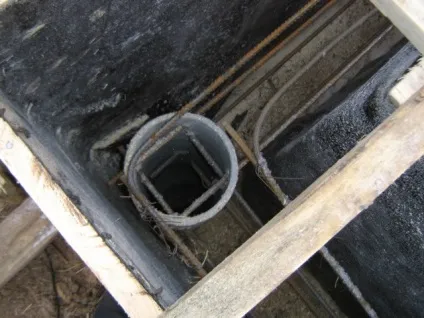

В процесі установки опалубка особливу увагу потрібно приділити підготовці піщаної основи фундаменту. Основа з піску обов'язково повинна пройти гідроізоляцію, яку після закінчення робіт зі спорудження фундаменту можна буде видалити, адже ми будуємо столбчато-стрічкову основу, а значить, наше споруда стоятиме тільки на опорах. При виготовленні ростверку використовуємо армовані прути, за допомогою яких ми виготовляли свердловини. Але в даному випадку прути ми маємо в своєму розпорядженні горизонтально.

З'єднуємо все прути арматури за допомогою спеціального дроту і гачка (їх варто придбати заздалегідь). Таким чином ми значно підвищуємо міцність фундаменту.

Завершальний етап виготовлення столбчато-стрічкового фундаменту - заливка арматури і опалубка бетоном.

Які інструменти знадобляться при виконанні роботи

Для більш ефективного виконання процесу будівництва фундаменту нам знадобляться:

• рівень і схил;
• бетономішалка і ємності для приготування розчину;
• молоток;
• кирки;
• ножівка;
• нівелір.

Оскільки чекають роботи з арматурою, а також роботи по виготовленню опалубка, не зайвим буде подбати про те, щоб під рукою завжди була болгарка - інструмент, значно прискорює процес будівництва фундаменту.

Крім професійної болгарки, нам знадобиться для будівництва фундаменту будівлі і зварювальний апарат, за допомогою якого ми зможемо якісно виконати всі роботи по виготовленню армованого каркаса для спорудження фундаменту.
