Стійко-ригельна система скління фасадів

Широке використання скла в архітектурі додало новим висотних будівель легкість, елегантність і в той же час респектабельність.

Складність такого скляного «організму» зажадала від конструкторів створення в майбутніх будинках систем сонцезахисту, димовидалення, вентиляції, пожежогасіння, блискавкозахисту, розробки плану технічного ремонту та обслуговування. Для вирішення всіх перелічених вище завдань найбільш придатною виявилася стійко-ригельна система скління.

Застосовують її майже в усіх системах світлопрозорих конструкцій:

Зенітні ліхтарі, вітражі, зимові сади
покрівля
Вітрини і вікна
Вхідні системи і двері
Конструкції для монтажу зупинок, кіосків і кабін постів охорони
Огородження лоджій і балконів

Алюмінієва ригельно-стоечная система застосовується як в приватному секторі, так і в промисловому (для скління громадських будівель і будівель промзони).

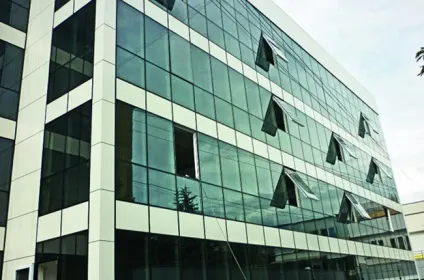

Стійко-ригельна фасадна система

Ригельно-стоечная система скління є найпопулярнішою в оздобленні фасадів. Основними перевагами системи є її швидкість монтажу і універсальність. Залежно від бажаного результату майбутнього зовнішнього вигляду будівлі система може монтуватися різними способами:

Стандартна стоечно- ригеля, вмонтовується з видимими декоративними кришками: закрита - з двома кришками, напівзакрита - з однією кришкою
Структурна система - шви монтируемой системи виконані без декоративних кришок
Комбінована напівструктурна система - система ригеля із застосуванням двох перерахованих вище варіантів монтажу

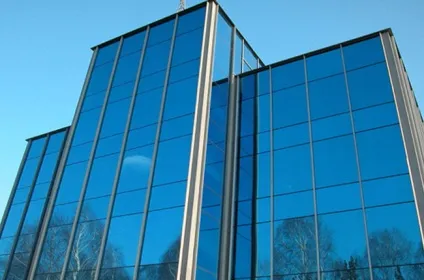

Ригельно-стоечная система вітражів

Стійко-ригельна система скління вітражів виправдана при необхідності закриття досить великих отворів. Конструктивно вітражі відрізняються від звичайного скління тим, що пропускають в житлове приміщення денне світло і в той же час захищають його від впливу УФ променів.

Для скління вхідних груп (театри, ресторани і кафе, торговельні центри)
Скління зимових садів, лоджій, веранд, балконів (передбачений монтаж дверей і вікон)

Якщо вітражне ригельно-стоечное скління застосовується для фасадів, то застосовуються спеціальні види стекол: художнє, тоноване, триплекс, броньоване, самоочищаються або звукопоглинальне. Найчастіше це профільні системи Schueco, Татпроф, Alutech.

Переваги класичної стійко-ригеля системи

Використовуючи алюмінієву світлопрозору стійко-ригеля, клієнт отримує ряд переваг:

Висока термоізоляція. Дозволяє економити кошти для створення сприятливого клімату всередині приміщення.
Простота монтажу і багатоваріантність стикування профілів .Стойка з ригелем можуть з'єднуватися декількома способами:
- Внахлест (без паза в стійці);
- Встик (з використанням сухарного пазового елемента;
- Внахлест з фрезеруванням (з пазом в стійці);
Взаємозамінність профілів. Алюмінієвий профіль, що використовується для стійок і ригелів, ідентичний і в зоні установки має пази для вентиляції фальца склопакета і відведення конденсату. Це дозволяє залишилися короткі залишки стійок використовувати в якості ригелів, тим самим оптимізуючи розкрій профілю і зменшуючи вартість конструкції.
Рішення різних конструктивних завдань. Унікальні конструктивні особливості стійко-ригеля системи дозволяють створювати різні варіанти примикань і переходів конструкцій:
- Вертикально-похилі стійки (поверхні зі зламом);
- Похило-поворотні поверхні;
- Прив'язка похилих конструкцій до будівлі;
- Створення в площині вітража можливості повороту стійок;
- Варіант системи у вигляді вершини багатогранної піраміди.

З чого складається стійко-ригеля

Основою конструкції служать несучі вертикальні стійки і прикріплені механічним способом до них горизонтальні ригелі.

Склад стійко-ригеля системи

Несучий стійко-ригеля алюмінієвий каркас: кронштейни опорні і несучі, вітражні ригеля і стійки, вставки терморазрива
Лицьова фасадний шар з склопакетів
У непрозорих частинах системи - шар утеплювача
Додаткові алюмінієві елементи: планки, рамки, доборкі, прихвати кришки, фіксатори, опори

Профіль для стійок і ригелів

Залежно від навантажень і конструкції об'єкта при плануванні вибираються відповідні несучі елементи - тобто різний по товщині і ширині алюмінієвий профіль для стійок і ригелів. При підвищених навантаженнях стійки можуть посилюватися за допомогою спеціальних профілів, які вставляються всередину конструкції стійок.

Правильний вибір профілю при плануванні дуже важливий, так як горизонтальні елементи стоечно ригеля системи знаходяться під вагою що спираються на них заповнень (склопакетів та ін.), Під впливом вітрових навантажень і власної ваги. Всі розрахунки базуються на результатах випробувань фірм-розробників.

Для особливо вимогливих клієнтів пропонується анодований профіль, який витримує агресивну дію навколишнього середовища.

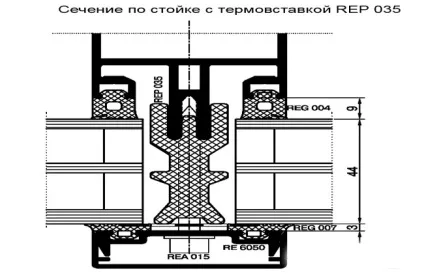

Термовставки і ущільнювачі

Термовставка (або термоміст) встановлюється всередину алюмінієвих профілів, тим самим оберігаючи його від промерзання і дозволяючи досягти надійної термоізоляції приміщення.

Використовується ударостійкий, твердий полівінілхлорид PVC-U-HI.
Останнім ноу-хау в сфері термовставок став новий сучасний матеріал - спінений поліетилен. Він характеризується високою шумоізоляцією і здатність звукопоглинання, низьку теплопровідність і стійкістю до водопоглинанню.

Якісний ущільнювач також є важливим будівельним аксесуаром і застосовується для різних цілей. У стійко-ригеля системі використовується профільний ущільнювач EPDM, який відрізняється відмінними якостями і великим асссортіментом.

Позитивними характеристиками EPDM ущільнювачів є його атмосферостойкость (не змінює своїх якостей під дією сонячних променів, вітру та ін.), Висока зносостійкість і термоуствойчівость.

Можливий вибір за габаритному обсягом, кольоровій гамі та оптимальній формі.

У деяких конструкціях замість ущільнювачів використовується структурний силікон.

Використовуючи різні конструкції, створені на основі стійко-ригеля системи, можна створити фасад будь-якого типу, а використовуючи додаткові системні елементи виконати ще й особливі вимоги в кожному окремому конкретному замовленні. У будь-якому випадку це буде незабутній зовнішній вигляд фасадної або внутрішньої системи скління.
