Стійка для паркування велосипеда з пвх-труб своїми руками

Для створення саморобки нам знадобиться:

- дриль;
- ріжучий інструмент (пила або ножівка).

- ПВХ-труби;
- кутові фітинги, 12 шт .;
- трійники 4 шт .;
- шматок дошки або щільна фанера, 45 х 12 см;
- дверна засувка;
- саморізи.

Почнемо з того, що розпиляємо пластикову трубу на такі розміри:
- 35,56 см, 2 шт .;
- 13 см, 4 шт .;
- 17,78 см, 4 шт .;
- 16,51 см, 2 шт .;
- 10,16 см. 2 шт .;
- 5,08 см, 10 шт.

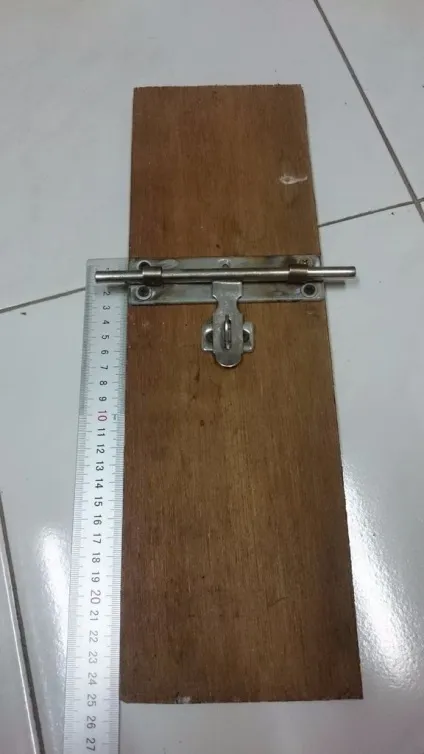

Для стійки виготовимо стопорить механізм, для цього беремо шматок фанери певної довжини і на відстані 25 см від початку дошки кріпимо дверну клямку, важливий момент - ширина дощечки повинна бути вже засувки на 4 - 6 см, кінці повинні виступати. Як кріплення використовуємо саморізи, їх довжина не повинна бути товщі фанери.

Далі беремо кутові фітинги, і на відстані 3 см, свердлимо отвори, в них будуть заходити кінці клямки.

Потім до цих двох кутовим фітингів потрібно під'єднати дві трубки, довжина кожної становить 24,13 см, після цього з іншого боку кріпимо по парі трійників.

Далі до трійникам приєднуємо невеликі відрізки трубок, довжина кожної 5,08см, і між ними робимо невелику вставку з труби довжиною 10,16 см. Всі підготовлені частини збираємо між собою.

До конструкції потрібно виготовити ще дві деталі. Беремо невеликий відрізок труби 5,08 см, приєднуємо до кутового фітинги, далі до нього приєднуємо відрізок труби 24,13 см, після цього ставимо трійник, після нього ще одну вставку з труби розміром 16,51 см. Таких деталей виготовляємо в кількості двох штук .

Збираємо все воєдино.

Далі потрібно зібрати послідовно такі деталі: беремо невеликий відрізок труби довжиною 5,08 см, приєднуємо до нього кутовий фітінг, далі знову вставку розміром 5,08 см і з'єднуємо його ще з одним кутовим фитингом. Таких деталей виготовляємо в кількості двох штук.

Збираємо всі частини воєдино, отримана конструкція буде підставою стійки.

Тепер беремо чотири відрізка труби, кожен довжиною 17,78 см, і ставимо їх вертикально в трійники.

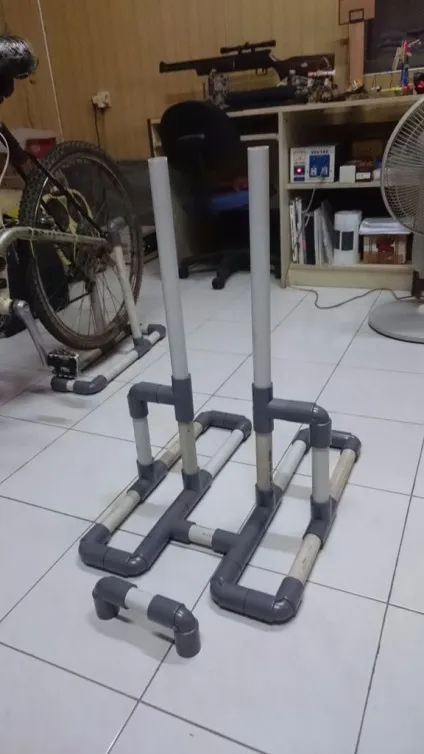

Далі беремо трійник і кутовий фітінг, між ними ставимо невеликий відрізок труби розміром 5,08 см, потрібно виготовити дві однакові штуки. Потім, коли все готово ставимо їх на вертикальні стійки.

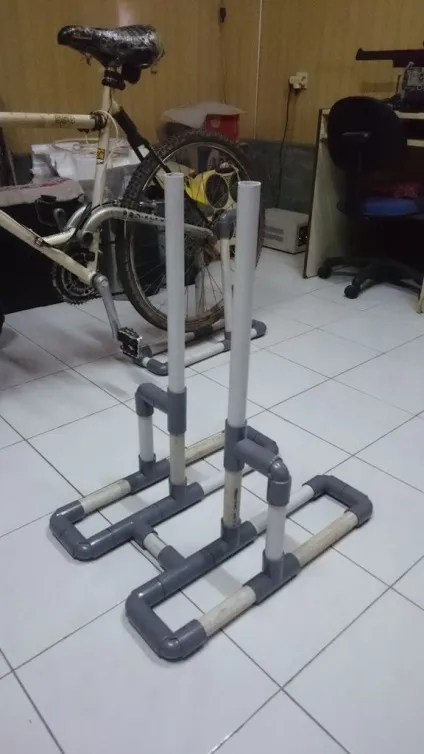

Потім беремо два відрізка труби довжиною кожен 35,56 см і вставляємо їх в отвори трійників.

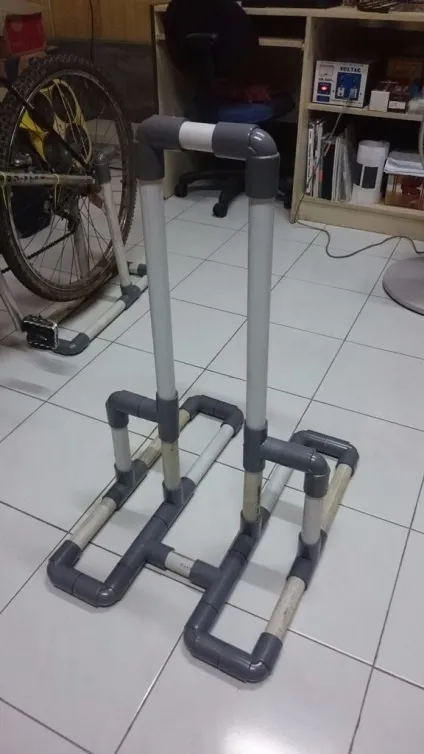

Далі зберемо верх стійки, для цього беремо пару кутових фітингів, між ними ставимо невеликий відрізок труби довжиною 10,16 см, встановлюємо отриману деталь на вертикальні стійки.

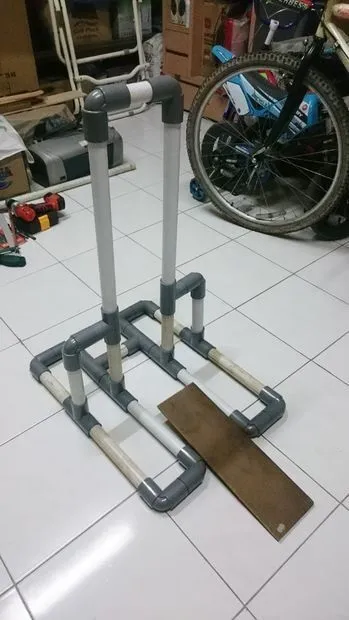

На завершення до конструкції кріпимо стопорить механізм в нижній частині, як показано на фото.

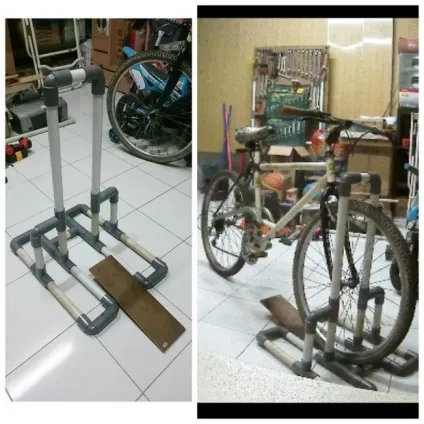

Роботу можна вважати закінченою. Велосипедна стійка готова.
