Користувачі ArchiCAD часто запитують, як забезпечити передачу геометричних даних з інших САПР програм в ArchiCAD. Розглянемо проблему на прикладі взаємодії ArchiCAD і AutoCAD.

З передачею двовимірних даних все досить просто: скористайтеся засобами взаємодії з AutoCAD, розташованими у верхньому текстовому меню МОНТАЖ / Команди AutoCAD / Приєднання XREF. Найбільш зручно довантажувати креслення з AutoCAD в ArchiCAD методом зовнішнього посилання. При бажанні можна впровадити зовнішнє посилання в проект ArchiCAD.

Найбільше запитань виникає при передачі тривимірних даних. Зупинимося на описі трансляції так званих «твердих тіл».

На сьогодні існує можливість передавати в ArchiCAD solid-об'єкти AutoCAD (ACIS) використовуючи для цього dwg / dxf-файли AutoCAD. Давайте подивимося, як це робиться, на прикладі архітектурної деталі фасаду складної форми, виконаного в «тілах».

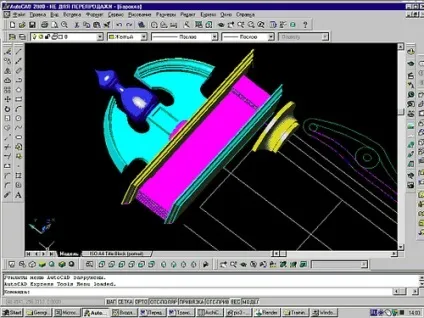

Вихідні твердотільні об'єкти, створені в AutoCAD

Передача здійснюється з використанням інструментів експорту даних з AutoCAD через формат 3D Studio.

1. Виберіть тільки один об'єкт.
   Увага! Якщо ви хочете передати складну сцену, що складається з декількох solid-об'єктів, необхідно передати в ArchiCAD кожен об'єкт окремо, а потім засобами ArchiCAD об'єднати їх! Інакше при створенні об'єкта ArchiCAD геометрія декількох об'єктів буде об'єднана в один!
2. Послідовно зробіть трансляцію кожного об'єкта в формат 3DS.
   Верхнє текстове меню AutoCAD: Файл / Експорт / Експорт у форматі 3DS.
3. У вікні ви можете змінити деякі параметри, що відповідають за передачу даних:


Діалогове вікно установки параметрів експорту файлів з AutoCAD в 3D Studio

1. Створювати об'єкти 3D Studio по:
   Визначає, як об'єднувати AutoCAD об'єкти при передачі в 3D Studio.
   (Рекомендоване значення: за замовчуванням.)
2. Блоки AutoCAD Blocks:
   Конвертувати чи кожен блок в окремий 3D Studio об'єкт.
   (Рекомендоване значення: за замовчуванням.)
3. згладжування:
   Цей параметр дозволяє 3D Studio згладжувати об'єкти при візуалізації.
   Увага! Має суттєве значення при передачі геометрії. Рекомендується використовувати значення від 10 до 60 градусів.
4. об'єднання:
   Цей параметр дозволяє спрощувати геометрію об'єкта і відповідно скорочувати час візуалізації за допомогою злиття близько лежачі вершин в одну.
   Увага! Цей параметр має визначальне значення для передачі більш точної геометрії.

Не виходячи з AutoCAD, створіть новий файл проекту. Використовуючи верхнє текстове меню ВСТАВКА, зробіть імпорт тривимірної моделі, що складається з поверхонь. Збережіть файл у форматі AutoCAD DXF версії 12.

Здійсніть ці операції з кожним твердотілим об'єктом AutoCAD.

Проведіть імпорт файлу DXF в ArchiCAD. Відкрийте верхнє текстове меню Фото / Відкрити елемент бібліотеки. Виберіть (обов'язково вкажіть тип DXF) файл для конвертації в бібліотечний елемент.

Процедура запису бібліотечного елемента добре знайома користувачам ArchiCAD.
Увага! Для складних геометричних форм рекомендується використовувати режим експорту «Двійковий 3D». Швидкість обробки даних збільшується. Вихідний DXF-файл при цьому повинен бути закритий.

Компонування і складання елементів здійснюється засобами ArchiCAD.
Увага! Команда «Експорт в 3DS-файл» AutoCAD не може передавати об'єкти, що містять більш 65 535 вершин. Тому намагайтеся не створювати в AutoCAD занадто складних об'єктів, розбивайте складний об'єкт на більш прості.

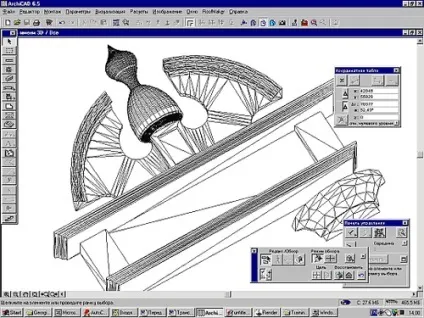

Результат експорту твердотільних об'єктів AutoCAD в ArchiCAD
