Стара пральна машина автомат
Розділ. Ремонт побутової техніки та електроніка
Для розбирання пральної машини нам потрібно викрутки (або шуруповерт) і кілька гайкових ключів. Розбирання починається зі знімання задньої стінки (на саморезах). Саморізи, природно не викидаємо, а кладемо в коробку для кріплення. Його, до речі, в кінцевому підсумку буде багато і найрізноманітнішого. Потім знімаємо верхню кришку корпусу пральної машини. Це вже «деталь» корисна. Журнальний столик з неї не варто робити. А ось який-небудь допоміжний робочий, в домашню майстерню - запросто.
Як розбирати пральну машину вам стане ясно по ходу справи. Головний принцип - відкручувати все, що відкручується. Тому просто перейду к опису всяких штучок, часом вельми корисних в майбутніх конструкторських екзерсисах.
Провід. вірніше, джгут з проводів. Його іноді називають «хвости», «коса». На кінчиках проводів - спеціальні клеми. Не варто їх зрізати. Вони мають стандартний розмір і прекрасно сідають на інші штекери. Палять, природно слід розпустити на окремі дроти, перерізавши пластикові хомутики. І само собою - мережевий шнур послужить ще вірою і правдою.
Кнопки - вимикачі. Зазвичай вони стандартні. На них тільки всякі дизайнерські накладки і наліпки. Іноді вони зібрані або впаяні в якій - небудь платі або блоці. Контакти у них відкриті, оскільки призначені для роботи виключно в корпусі і в домашніх умовах. Не бозна-яка деталь, але і вона може стати в нагоді.

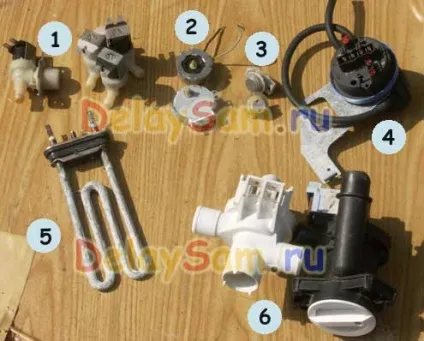

Командний апарат. Він може бути абсолютно електронним (і тоді його доведеться викинути швидше за все), може бути електронно-механічних, а може бути просто механічним. У двох останніх випадках в ньому обов'язково варто дуже низькообертовий малопотужний моторчик, (поз.2 на фото) на 0,5 - 2 обороту в хвилину. У старих машинах такий моторчик сам по собі, в більш пізніх - він весь пластиковий і з половинкою корпусу. Другою половинкою служить корпус командо-апарату. Сам апарат навряд чи кудись вдасться прилаштувати, тому простіше його розібрати на шестерінки. А низькообертовий моторчик можна використовувати для різних виробів. До речі - він непогано працює і як генератор, хоча і малопотужний, звичайно.
Електроклапани. (Поз. 1 на фото) Це водяні клапани, керовані електромагнітом. Нормальний стан - «закрита» і тільки коли подають на нього струм, клапан відкривається. У зовсім старих пральних машинах він може бути взагалі один. Але зазвичай їх кілька і вони можуть бути і здвоєні і строєні. Їх можна застосувати і для пристрою автоматичного поливу на дачі, управлінням подачі води з водонапірної бака, і навіть для пристрою саморобної системи захисту квартири від затоплення при прориві водопроводу.
Термореле. (Поз.3) У бак пральної машини обов'язково вмонтовані термореле. Вірніше термодатчики. Один являє собою терморезистор (для плавної установки температури), а інше - біметалічну пластину в корпусі (аварійне), з температурою спрацьовування близько 100 градусів. Використовувати їх вдасться лише за своїм прямим призначенням. Наприклад, для контролю температури в саморобному водонагрівачі.
Датчик тиску. (Поз. 4) Повітряний датчик тиску являє собою анероїдних коробку з однією рухомою стінкою і контактами. З коробки виходить гнучка трубка з «дзвоном» внизу. Коли рівень води в пральній машині піднімається, повітря в дзвоні починає стискатися і тисне на рухому стінку. Контакти в датчику спрацьовують (їх зазвичай два перемикаючих).
Такий датчик - практично готовий автомат підтримки рівня рідини або в водонапірної баку або в дренажній системі. Гістерезис (перепад рівня рідині між перемиканням датчика, в даному випадку) у датчика невеликий, сантиметрів 10-15 водяного стовпа. З нього можна зробити і простий сигналізатор затоплення підвалу, переповнення будь-якої ємності, септика і т.п. Приємний і той факт, що сам датчик не має ніякого контакту з рідиною, оскільки працює через повітряну «прокладку», а отже - характер рідини (електропровідність, забрудненість, в'язкість і ін) не має значення.
ТЕН. (Поз.5). Звичайний водяний електричний водонагрівач. Частенько він буває вже перегоріли в старих машинах. Але іноді у нього просто окислюються контакти, а сам ТЕН - робочий. При розбиранні ретельно продзвоните її, перш ніж приймати рішення про його утилізації. Застосовувати ТЕН можна як ... ТЕН. Тобто для нагріву води за допомогою електричного струму. Однак врахуйте, що ТЕН не має ніяких захисних і регулюючих пристроїв.
Водяна помпа (насос) (поз. 6). Являє собою електромотор 15-20 Вт потужності з насадженої на ньому крильчаткою. Штука не вбиває, так як там просто нема чому ламатися. Усмоктувальні властивості у помпи ніякі, так що піднімати з його допомогою воду з глибини не вийде (вона і в машині коштує нижче рівня бака, фактично «на підлозі»). А ось підняти воду приблизно на 1-1,5 метра вона зможе. Але продуктивність її катастрофічно зменшується з кожним сантиметром підйому. У деяких машинах стоять по 2 помпи. Одна на відкачування води з машини, інша - на поливання білизни зверху. Іноді трапляються і повітряно-бульбашкові помпи
Застосувати помпу можна для пристрою ставкового фонтану, водоспаду, підтримки ополонки в ставку, якщо там є риба і її треба врятувати від замору, для організації автоматичного поливу, просто для перекачування рідин при невеликому перепаді рівнів і т.п. Можна її і розібрати і використовувати мотор сам по собі, звичайно.
Мотор. Головний двигун пральної машини зазвичай має потужність близько 200-300 Вт. На старих машинах стоять асинхронні двигуни, в більш пізніх - колекторні, щіткові. А на найсучасніших моделях - навіть крокові, але мені такі не траплялися.
Асинхронні електродвигуни звичайно мають 2-3 тис. Об. У хвилину. А ось колекторні - значно більш спритні. У мене є мотор навіть на 12.000 об / хв. Зробити домашнє чавило з таких електромоторів вийти навряд чи. І потужність надлишкова і обороти надмірно високі. Але самодельщики знаходять їм вживання в газонокосарках або подрібнювачах трави для домашньої худобини, в різних приводах (через редуктори) і т.п. Річ надзвичайно корисна і вобщем, надійна. Згорілий електродвигун мені ще жодного разу не попадався.
Тепер перейдемо до механічних деталей. У справу може піти все, починаючи від корпусу, який може послужити просто ящиком, досить закрити отвори тонкої фанерою. Сама фанера не буде такою міцною, а ось прикручена до корпусу пральної машини утворює міцний ящик (або навіть ємність для води, якщо вистелити її зсередини товстим поліетиленовим пакетом). До самих, здавалося б непотрібних в побуті речей, як то бетонні баластні вантажі, які кріпляться зверху і знизу бака пральної машини і через які вона така непідйомна. Вони можуть стати противагою в «журавля» або підйомному механізмі на будівництві, підставкою під бочки, і навіть «фундаментом» під дачний туалет. Вобщем, варто тільки проявити фантазію.

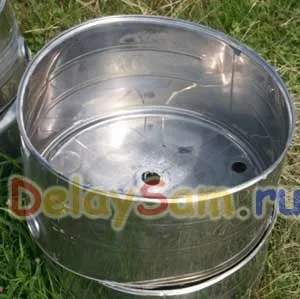

Нерухомий барабан. Це широкий плоский бак літрів на 50 з нержавіючої сталі. Погано те, що в нього є кілька отворів, тому «в лоб» його використовувати не вийде. Можна його розкроїти в смугу нержавійки і з неї зварити, склепати щось корисне. Можна як то постаратися заклеїти (заварити) ці отвори за допомогою латок і силіконового герметика і тоді можна використовувати цей бак і для води.

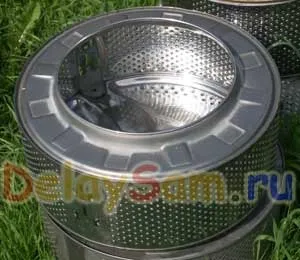

Рухомий барабан. Ємність приблизно такого ж обсягу (40-45 літрів) з нержавійки, з сильно перфорованими краями. На його торці є вісь, яку можна акуратно зрізати болгаркою або залишити. Загерметизувати цей барабан вдасться навряд чи (та й чи варто?), Хіба що виклеювати його зсередини якихось тонким пластиком.
Можна з його допомогою сепарувати якісь матеріали (наприклад просівати пісок, щебінь, що то промивати і т.п.)
З інших «запчастин» можна відзначити:
- Підшипники осьові. Їх два й їх вибивають з нерухомого барабана. До речі, з декількох розібраних машин - у всіх вони виявилися в чудовому стані, незважаючи на те, що ті, хто мені віддавав ці машини запевняли, що «підшипник полетів, так майстер сказав». Очевидно мали місце «розлучення» майстрів на більш дорогий ремонт;
- Шків рухомого барабана. Зазвичай прекрасно отбалансірованний (за відмітками висвердлюванням на ньому). Можна використовувати для різних приводів або як заготовку для вітряка, наприклад. Або як колеса для садової візки;
- Пружини підвіски. Досить потужні пружини. Їх можна імпользовать для амортизації в будь-якому пристрої;
- Кришка люка. Скляна «тарілка» прекрасно працює як тазик і навіть овочі в ній можна подавати. Скло там надзвичайно міцне. А пластикові «кільця» від кришки я використовую як корпус сита, затиснувши між ними товсту пластикову сітку. У ній зручно мити овочі;
- Гумові і пластикові шланги. Всередині машини повно всяких коротких і не дуже гофрованих шлангів різних форм. Причому на кожному з них - є і хомутики відповідного розміру. Виявилося дуже корисні штучки, якщо треба зістикувати якісь ємності між собою або влаштувати випуск або впуск; також
Як то пару раз мені попалися пральні машини з сушкою. Сама сушка представляє собою по суті тепловентилятор й вобщем самостійний пристрій. Вентилятор жене повітря через воздуховод, в якому стоять повітряні Тени і кілька термодатчиков. З такого тепловентилятора можна зробити прекрасну сушилку для грибів, трав і ягід.
Як бачите, пральна машина утилізується практично вся. Її вузли і окремі деталі можна використовувати в масі корисних виробів для дачі. Наприклад, можна зробити «гігантського» сокоОтжімалку для мезги, якщо ви займаєтеся домашнім виноробством. Досить просто зробити управління двигуном «вручну», відключивши всю електроніку. І зробивши прямий злив з бака, минаючи помпу. Можна зробити навіть невеликий вибростол і виготовляти з його допомогою тротуарну плитку для своєї дачі. Тут в справу піде вся підвіска пральної машини і мотор. І багато багато іншого…
