Стаціонарний usb-роз’єм в автомобіль своїми руками

У продажу існує великий асортимент автомобільних USB-роз'ємів, що підключаються до прикурювача автомобіля. Але не завжди це буває зручно, до того ж при такому чималій кількості USB пристроїв, так тісно увійшли в наше життя, цілком непогано було б мати в автомобілі стаціонарний роз'єм, що не займає місце в розетці прикурювача. Про один із способів як це можна зробити, і буде розказано в цій статті.

Необхідні матеріали та інструменти:
- Стандартний USB-роз'єм з харчуванням на 12 вольт;
- Шматок пластику;
- Карбонова плівка;
- Металеві затиски і стяжка;
- Паяльник з припоєм;
- ніж;
- викрутка;
- Наждачний папір.

Крок 1. Розбираємо роз'єм.

З стандартного роз'єму нам знадобиться тільки електронна його частина, корпус не потрібен. Тому сміливо розбираємо його і дістаємо плату.

Крок 2. Передня панелька.

Оскільки розетка буде вмонтована в торпеду, робити весь корпус для електронної частини необхідності немає, можна обмежиться лише лицьовій його стороною. Вирізаємо потрібний нам за розмірами шматочок пластика, усередині нього прорізаємо прямокутний отвір під сам роз'єм. Якщо присутній світлодіодний індикатор, то робимо отвір і під нього. Краї пластика проходимо наждачним папером.

Для поліпшення зовнішнього вигляду можна зверху наклеїти шматочок карбонової плівки.

За допомогою металевої стяжки плата з роз'ємом кріпиться до внутрішньої частини пластикової панельки. Бажано, щоб роз'єм входив в панельку з мінімальним зазором.

Крок 4. Установка.

Далі до плати слід припаяти дроти живлення. Будьте уважні, слідкуйте за правильністю полярності, інакше електроніка може вийти з ладу.
Інший кінець проводів можна підпаяти до харчування прикурювача.

До задньої частини пластикової панельки кріпляться металеві затискачі:

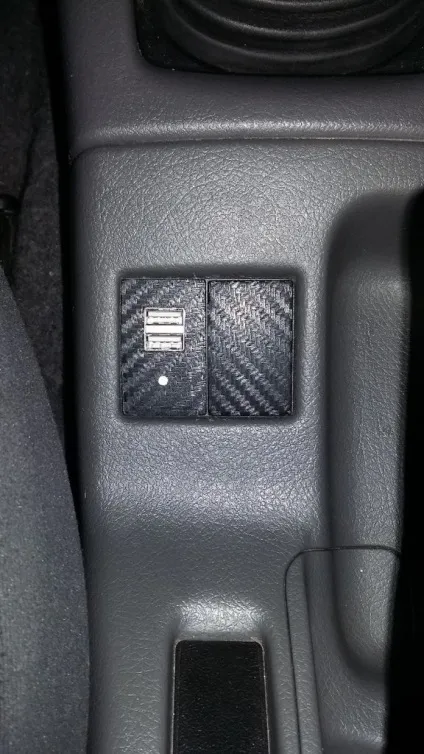

Розетка встановлюється на відведений їй місце і фіксується зажимами:

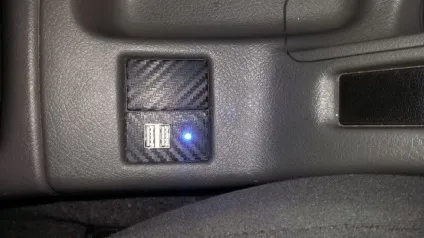

І пристрій готовий до роботи:
