Споттер з зварювального апарату своїми руками

Чи можна зробити споттер зі старого зварювального апарату. Можна, можливо! І я розповім, як я його зробив своїми руками у себе в гаражі.

Начитавшись статей і відгуків на форумах про споттер, подивився в магазині на цей чудо-апарат і, звернувши увагу на ціну, дуже засмутився. Ну не варто він таких грошей, в принципі, це простий зварювальний апарат, нехай навіть і з цілим арсеналом всіляких пристосувань і аксесуарів. Вибачте, будь ласка, але для гаража, навіть при наявності постійної роботи, віддавати 30 тисяч рублів за найпростіший споттер недозволена розкіш.

Блукаючи на просторах всесвітньої павутини, натрапив на розповіді про саморобних споттер. Але там, все незрозумілою, зроблено на мікросхемах, посилено конденсаторами і т.д. - для мене це темний ліс. Потрібно щось простіше. І були знайдені.

Потрібно, всього лише зі звичайного зварювального апарату добути, як мінімум 1500 Ампер і ось вам споттер! «Ну, для цього розуму у мене вистачить», - вирішив я і зайнявся пошуком трансформатора.

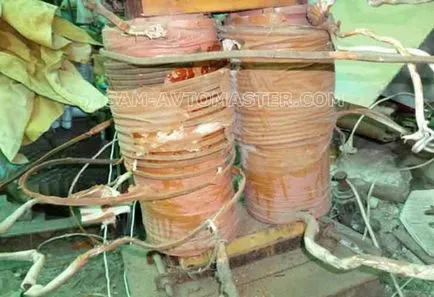

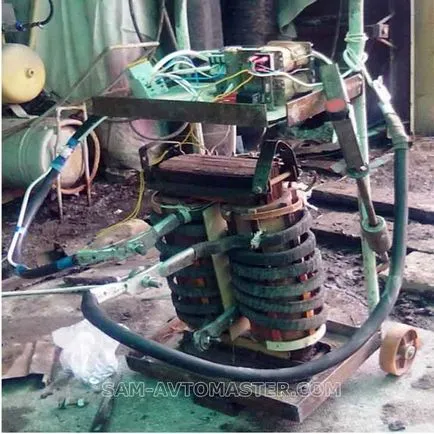

Розбирати свій зварювальний апарат рука не піднялася, так як, навіть при наявності напівавтомата, ручна дугова зварка в гаражі ніколи не завадить. Не буду вдаватися в подробиці пошуку трансформатора, але в результаті за одну тисячу рублів я придбав ось такого «монстра» ...

Знайшовся і консультант, який за допомогою рад на форумі, керував процесом виготовлення споттера і підказував, якщо я де-небудь йшов не в ту сторону, за що, я йому дуже вдячний. Алхазур (АЙС), величезна тобі спасибі!

Далі, щоб було все зрозуміло, я передам всі етапи виготовлення споттера так, як я відбивав його на форумі, тобто в тому порядку, що робив сам, з описом тих проблем, з якими зіткнувся саме з цим трансформатором від старого зварювального апарату.

Якщо у вас є непотрібний або зі згорілої вторинною обмоткою трансформатор від зварювального напівавтомата, то це взагалі чудово і ніяких проблем з виготовленням споттера у вас не буде.

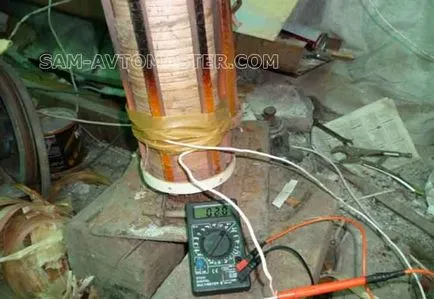

Спочатку зняв «вторинку», їх чомусь - то там дві виявилося, і за допомогою тестера визначив, скільки витків на 1 Вольт потрібно, виявилося 1,5 витка (три витка на 2 Вольта).
Для цього намотав кілька витків мідної ізольованого дроту на первинну обмотку, заміряв вольтаж і розділив на кількість витків.

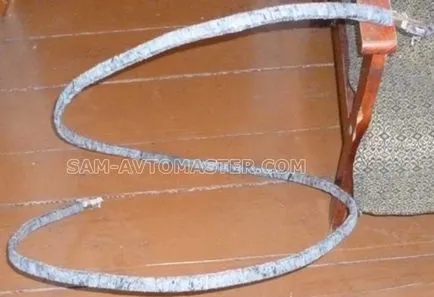

Виготовив шину з «вторинки», яку змотав з трансформатора. Вона в перерізі 40 мм 2. розтягнув гідравлікою, щоб вирівняти в струну.

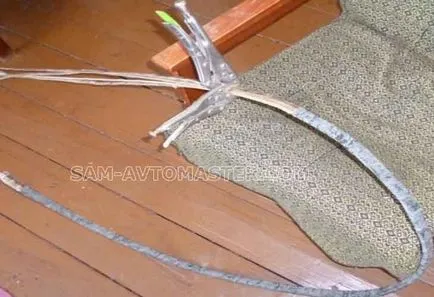

Заміривши довжину, прийшов до висновку, що якщо скласти її в четвер, то вийде, після намотування, 5-6 вольт, а перетин буде 160 мм 2 - цілком достатньо. Розрубав шину на 4 частини, і з'єднав разом за допомогою матер'яної ізоляційної стрічки. Вийшло перетин 160 мм 2. (див. На фото нижче)

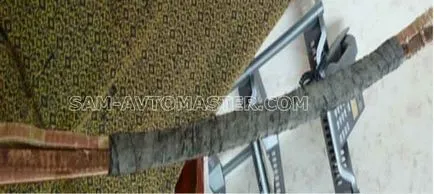

На дві шини вимотав 7 рулонів матер'яної ізоляційної стрічки і рулон малярного скотча, ізоляцію робив в три шари: изолента - скотч - ізоляційна стрічка.

Краї шин заклепав в клеми.

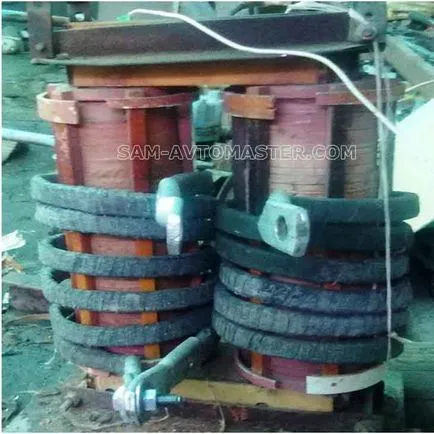

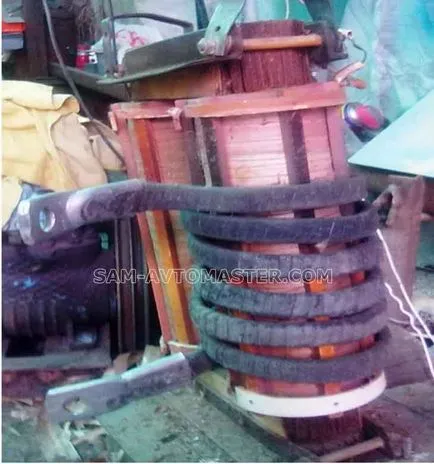

Намотав шини на трансформатор за допомогою молотка, рук і багато-багато слів з "перекладається італійського фольклору".

Щільно намотати на первинній обмотці не вийшло, але це не важливо.

І тут перший «стоп» - замало потужності. Пробував перемикати клеми на іскру, дуже вже ніжно все.

Почали падати питання.
Як продзвонити первинку, і як визначити збільшення потужності при підключенні до різних висновків? За опору? Чим більше опір, тим більше буде струм на вторинному ринку? У чому різниця при намотуванні однофазного і трифазного трансформатора? Як збільшити струм на вторинній обмотці, маніпулюючи обмотками первинки?

Оскільки на ці питання є тільки теоретичні відповіді, а потрібна практика, йду методом «тику», проб і помилок. Але спочатку на провід для підключення поставив вимикач напівавтомат на 16А, інакше може згоріти проводка.

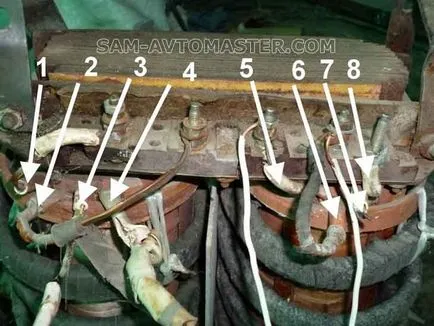

Трохи поекспериментувавши з підключенням проводів на первинній обмотці, встановив оптимальний варіант 1 + 8, 4 + 5.

В принципі споттер готовий, залишилося зробити пусковий пристрій. Оскільки реле часу я не знайшов, зробив все в ручному режимі.

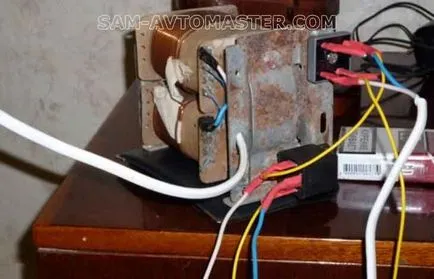

На рукоятку 220 Вольт підключати - самогубство, тому потрібен привід 12 Вольт, для цього підійшов трансформатор від старого телевізора, реле на 30 Ампер від «Жигулів», діодний міст у вигляді «таблетки», електрокнопка з якогось сільгоспобладнання (не суттєво) і контактор на 220 Вольт.

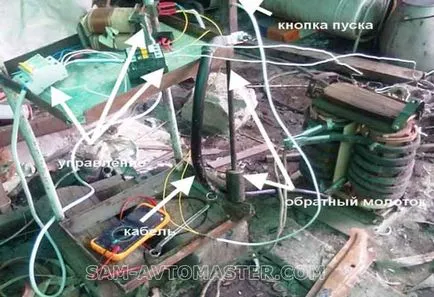

Принцип дії такий: трансформатор на 12В потрібен, щоб управляти реле 30А через кнопку на рукоятці споттера, реле перемикає провід 220В, який йде на контактор. До контактора один провід прямо від вимикача (16А виявилося мало - замінив на 25А), другий - через реле. Приєднавши все це дійство до трансформатора, отримав, ось таку картину:

Залишилося все встановити на станину, закріпити і можна працювати.

Ось приблизно, так.
Процес доопрацювання ще триває, але ось в такому вигляді споттер, зроблений своїми руками з трансформатора від старого зварювального апарату здатний виконувати будь-які функції властиві заводському споттер: витягати вм'ятини, саджати метал ... і т.д.

Для того щоб використовувати його в якості точкового зварювання, потрібно збільшити площу вторинної обмотки, тобто на кожну котушку додати точно така ж кількість витків і «запараллелить» з цієї обмоткою, довівши таким чином перетин вторинної обмотки до 200-250 мм 2.

Є ще деякі вимоги. Для того щоб такий апарат у вас вийшов і працював без нарікань, необхідно щоб перетин дроту первинної обмотки було не менше 1,5 мм 2 мідного дроту або 2,2 мм 2 алюмінієвого.

Не забувайте і про свою електропроводці, перетин якої має бути не менше 1 мм 2. якщо вона мідна, і не менше 2 мм 2 - у алюмінієвої.

Ну от і все. Удачі вам.

Читайте також статті про аксесуари для споттера, просто необхідні для якісної і швидкої роботи - гребінку і пуллер.

З повагою Сергій. Спеціально для Сам Автомайстер.
