Способи замикання каналу ствола пістолета

деякі визначення

Вище ми встановили, що замикання каналу ствола пістолета здійснюється затвором в сукупності з рядом додаткових деталей, склад яких залежить від обраного способу замикання. Автоматика пістолета, т. Е. Перезарядження і зведення курка (ударника), може працювати за рахунок віддачі або за рахунок тертя кулі об нарізи каналу ствола: або при нерухомому стволі і рухомому (вільному) затворі; або при ході стовбура зі зчепленим затвором до того моменту, поки куля не докінет канал ствола, а далі затвор рухається самостійно; або при ході стовбура, коли ствол рухається разом із затвором або самостійно на відстань, рівну довжині патрона.

У зв'язку з цим з'явилися такі поняття, як «вільний затвор», «напіввільний затвор», «короткий хід ствола», «довгий хід стовбура». Вільний затвор - затвор, який не має механічного зв'язку зі стовбуром і притискається до казенної частини ствола тільки поворотною пружиною. Напіввільний затвор - затвор, який знаходиться в зачепленні з стволом за допомогою спеціальної деталі до моменту, поки куля не покине канал ствола або поки казенник ствола не пройде магазин.

Короткий хід стовбура - це той шлях, який здійснює ствол спільно з затвором, поки куля не покине канал ствола. Довгий хід стовбура - це той шлях, який проходить стовбур до того моменту, поки його казенна частина стовбура не встане попереду або позаду магазина. Рух стовбура в цьому випадку може відбуватися вперед самостійно при нерухомому затворі і назад зі зчепленим затвором.

Замикання каналу ствола пістолета вільним затвором

При цьому способі замикання ствол нерухомо з'єднаний з рамкою пістолета. У вихідному положенні затвор притиснутий до казенної частини стовбура поворотною пружиною. При пострілі за рахунок різниці в масах стовбура і кулі вони рухаються з різною швидкістю. Куля встигає покинути канал ствола до того моменту, коли гільза почне виходити з патронника витонченою частиною.

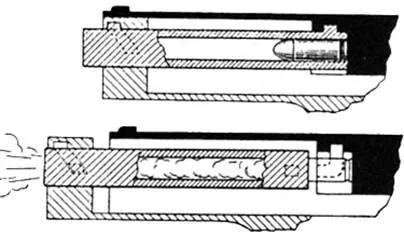

Схема замикання вільним затвором.

При зворотному русі затвор досилає патрон в патронник. Гідність - простота пристрою і роботи. Недоліки: створює високий темп стрільби; вимагає масивний затвор або дуже жорстку пружину (до чого це може привести, см. пістолети «Дрейзе»). Цей спосіб використовується в основному в пістолетах під малопотужні патрони. Дослідження, проведені фірмою «Вальтер», показали, що застосування потужного 9-мМ пістолетного патрона «Парабелум» в цих системах безперспективно. Для зниження темпу стрільби роблять масивний затвор або застосовують всілякі сповільнювачі. Використовується в пістолетах ПСМ, ПМ і АПС, причому для зниження темпу стрільби в пістолетах АПС застосований спеціальний сповільнювач.

Замикання каналу ствола пістолета рухається вперед стовбуром

При цьому способі замикання затвор нерухомо з'єднаний з рамкою пістолета. Стовбур може вільно переміщатися вперед і в початковому положенні притиснутий казенною частиною стовбура до затвора поворотною пружиною. При пострілі під дією порохових газів гільза виходить з патронника, а куля рухається по каналу ствола і за рахунок тертя призводить в рух стовбур. До моменту приходу стовбура в крайнє переднє положення, т. Е. Коли казенна частина пройде патрон в магазині (довгий хід стовбура), куля покине канал ствола. При зворотному ході стовбур витягує патрон з магазина і досилає його в патронник.

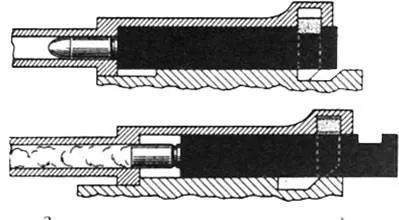

Схема замикання рухомих вперед стовбуром.

Переваги: ​​гасить віддачу потужних патронів; витягує гільзу з патронника в найбільш сприятливих умовах. Недоліки: знижує скорострільність; призводить до громіздкості ствольної коробки. Цей принцип використовується в пістолетах «Манліхер» обр. II, «Семмер-Лінг» LM-4, «Кіно-Комура» і рушницю RB, яке нещодавно стала випускати фірма «Матеба».

Замикання каналу ствола пістолета за допомогою роликів

Схема роботи наступна. У бічних стінках коробки є виїмка напівсферичної форми, в які входять два ролика. При пострілі затвор відходить назад, виштовхує ролики і зближує їх. За рахунок цього створюється уповільнення руху затвора і знижується темп стрільби. Переваги: ​​забезпечується надійне замикання каналу ствола; пом'якшується віддача, що дозволяє використовувати потужні патрони.

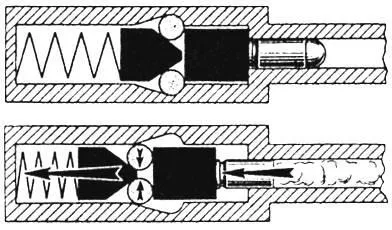

Схема замикання за допомогою роликів.

Недоліки: висока собівартість виготовлення; конструкція чутлива до патронам різної потужності і масам куль. На закінчення трохи історії про цей спосіб. Цей спосіб був запропонований чехом Ф. Мушкою, а запатентований був Паулем Маузер в 1910 р Потім його розвинув і запатентував в Польщі Едвард Штекер, і він був застосований в знаменитому німецькому кулеметі MG-42. У 1952 р чехи випустили свій пістолет CZ-52 з цим способом замикання каналу ствола, але славу даний спосіб приніс фірмі «Хеклер і Кох», яка використовує його в карабіни, гвинтівках і пістолетах. Розглянемо, як цей спосіб реалізований в пістолеті CZ-52.

З боків казенної частини стовбура змонтовані вертикальні ролики, що розводяться в сторони виступом повзуна і входять у внутрішні пази затвора. При русі стовбура і затвора назад особливий внутрішній виріз кожуха затвора в формі арки зводить ролики, зрушуючи повзун вперед, і відбувається розчеплення стовбура і затвора. При поверненні рухомої системи повзун зміщується назад, і його виступ знову розводить ролики.

Замикання каналу ствола пістолета знижується стволом з виступами на поверхні

Існує кілька способів зниження стовбура: за допомогою сережки, за допомогою скошеного припливу казенника і за допомогою скошених пазів. За допомогою сережки. На верхній поверхні стовбура є кільцеві виступи, які входять в пази кожуха-затвора і забезпечують жорстке зчеплення. При пострілі затвор відходить назад разом зі стовбуром. Серьга, повертаючись на осі, верхньою віссю опускає казенну частину стовбура, розчіплює кожух-затвор зі стволом і зупиняє ствол. В цей час куля вже покине канал ствола. Далі затвор рухається самостійно під впливом залишкового тиску порохових газів та інерції. При зворотному русі затвор досилає патрон в патронник і штовхає ствол, сережка піднімає стовбур, виступи входять в пази, і відбувається замикання.

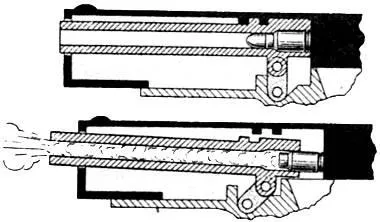

Схема замикання за допомогою сережки.

Цей спосіб використовується в пістолетах Браунінга, Кольта, ТТ. Іноді замість однієї сережки використовується дві - в казенній і дуловій частинах. В цьому випадку зниження стовбура йде паралельно осі стовбура. Такий спосіб застосований в пістолеті «Кольт-Браунінг» обр. 1900 р

За допомогою скошеного припливу казенника. Тут замість сережки на казенній частині ствола зроблений скошений прилив, який при відході затвора назад при пострілі ковзає по скошеної поперечної перетинки рамки пістолета і опускає стовбур, виступи виходять з виїмки, і відбувається розчеплення. Решта - як у вище розглянутому способі. Цей спосіб вперше був застосований Браунінгом.

Переваги перших двох способів: надійне замикання каналу ствола; нечутливість до боєприпасів. Недолік: у пістолетів з однієї сережкою і скошеним пазом припливу стовбура спостерігається вібрація дульной частини стовбура в направляючої муфті, що знижує влучність стрільби. Для зниження впливу вібрації дульну поверхня стовбура роблять конічної.

У деяких зразках пістолетів замість кільцевих виступів на стовбурі роблять виступ за формою вікна в кожусі для видалення стріляних гільз. У передньому положенні стовбура його виступ входить у вікно і замикає канал ствола, зчіплюючись з кожухом-затвором. Недолік: при попаданні стороннього предмета в вікно може статися недозапіраніе з усіма витікаючими наслідками. За допомогою скошених пазів. У цьому випадку на поверхні стовбура є.

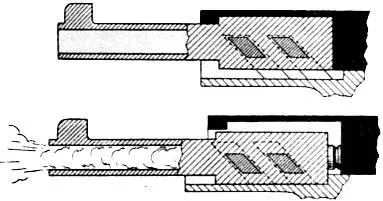

Замикання за допомогою скошених пазів.

великий виступ, який входить до відповідного виїмка кожуха-затвора, а з боків стовбура є скошені виступи, що входять в скошені пази рамки. При пострілі скошені виступи ковзають по скошеним пазів і опускають стовбур параллепьно його осі. Виступ виходить із виймання кожуха-затвора, стовбур зупиняється, а затвор продовжує відхід, витягуючи гільзу з патронника.

Цей спосіб використовується в пістолеті Веблея.

Замикання каналу ствола пістолета з допомогою обертового стовбура

Для реалізації цього способу на поверхні стовбура в дуловій частині розміщують скошені виступи, а в казенній - поздовжні. Скошені виступи розташовуються в скошених пазах рамки пістолета, а поздовжні повернені в поздовжньо круговому пазу затвора, забезпечуючи при пострілі рух стовбура з затвором назад. Під час руху стовбура скошені пази змушують його повертатися на певний кут, достатній для того, щоб поздовжні виступи стовбура встали проти поздовжніх пазів затвора і сталося розчеплення.

Замикання за допомогою обертового стовбура.

Замикання за допомогою прямолінійно змінного клина.
