Способи та конструкції для осушення стін

Осушити стіни можна за допомогою природного повітрообміну, провітрюванням приміщень, гарячим повітрям, тепловими (інфрачервоними) променями електричних і газових установок.

Для усунення капілярного руху рідини в стіні застосовується електрохімічний спосіб, заснований на явищі електро-
троосмоса. При цьому використовують різницю електричних потенціалів, що виникають при зануренні в електроліт, яким є капілярна волога стіни, двох стрижнів з різних металів, що виявляються електродами (рис. 100).

Всі метали можна розташувати у вигляді ряду напруг, в якому кожен метал по відношенню до будь-якого з попередніх має більш високий негативний заряд. Чим далі метали відстоять в цьому ряду один від іншого, тим більше різниця їх потенціалів, а отже, вище напруга струму, що виникає між ними.

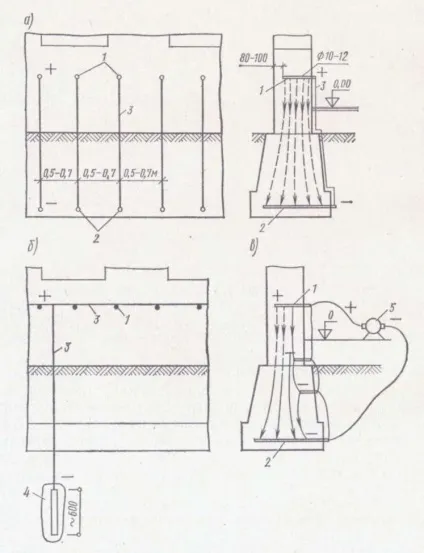

Мал. 100. Осушення стін способами електроосмосу:
а - пасивний иетод; б - метод ГАЛЬВАНООСМОС; в - метод накладається джерела струму; 1 - менш негативно заряджений електрод; 2 - більш негативно заряджений електрод; 3 - ізольований провід; 4-протектор з сильно негативним зарядом; 5 - джерело струму

Ряд напруг металів:

мідь +0,34, свинець -0,13, олово
-0,14, нікель -0,20, кобальт -0,23, кадмій -0,42, залізо -0,44,
цинк -0,77, алюміній -1,34, магній -2,38.

Різниця потенціалів, наприклад, між міддю і алюмінієм. дорівнює +0,34 - (- 1,34) = 1,68 В.
Слід, однак, мати на увазі, що величина електродного потенціалу залежить і від складу електроліту, в який занурені електроди, а так як рідина в стінах не підбирають спеціально, то зазвичай різниця потенціалів не досягатиме повного електродного потенціалу, зазначеного вище.

У розчинах електрику переміщається разом з частинками речовини електроліту в напрямку від менш негативного електрода до більш негативного. З огляду на це конструкція для осушення стіни буде являти собою ряд стрижнів з менш негативно заряджених стрижнів, розташованих вище отмост- ки будівлі, і ряду більш негативно заряджених стрижнів, розташованих біля підніжжя фундаменту (рис. 100, а). Ці два ряди стрижнів з'єднують ізольованими проводами. В результаті цього в сирої стіні утворюється замкнута ланцюг електричного струму: електрод менш негативний (наприклад, мідь) - електроліт (стіна) -електрод більш негативний (наприклад, алюміній) - ізольований провід - електрод менш негативний.

Таким чином, капілярний підйом води в стіні між двома рядами стрижнів-електродів буде зменшуватися, врівноважуватися або долатися електроосмотіческій рухом стіновий вологи.

Такий вид електроосмосу називається пасивним. Для посилення його дії доцільно ввести в ланцюг електричного струму довготривалі гальванічні елементи у вигляді заземліте- лей з сильним негативним зарядом - протекторів (рис. 100,6).

Протектори є сталеві стрижні, поміщені в спеціальні магнієві склади, укладені в поліетиленові оболонки. У конструкції гальванічного електроосмосу зберігається верхній ряд електродів, але їх з'єднують ізольованими проводами горизонтального зв'язку, а через 4-6 м (і до 15 м, що залежить від виду стінового кістяка будівлі) розташовуються згадані протектори, що мають сильний негативний заряд. Їх можна розташовувати як всередині будівлі, так і з зовнішнього боку, нижче глибини промерзання грунту.

Найбільший ефект осушення стін досягається електроосмос з накладеним струмом - за допомогою підключення до рядів електродів джерела постійного струму, що підсилює потенціали і верхнього, і нижнього рядів (рис. 100, в). Сушка з накладеним струмом дає необхідні результати протягом декількох тижнів, після чого джерело струму можна відключити, і подальше осушення або підтримання досягнутого стану триватиме по першого виду.

Гідроізоляція в приміщеннях, підлоги яких заглиблені нижче поверхні землі, при відсутності напірних грунтових вод, т. Е.

при їх рівні нижче підлоги приміщення, влаштовується по поверхні стін, звернених в бік приміщення (рис. 101, а), і під конструкцією підлоги. Гідроізоляцію виконують у вигляді обмазки бітумними або кремній-фтористими складами з захисним шаром штукатурки або шаром штукатурки з добавкою хлорного заліза, а також облицюванням стін керамічними плитками.

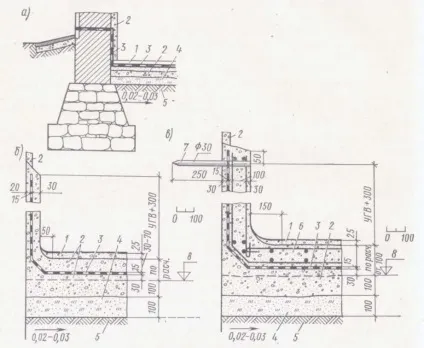

Мал. 101. Конструкції гідроізоляції стін і підлоги приміщень, заглубленнихв землю:
а - при відсутності напірних грунтових вод; б - при рівні грунтових вод до 0,5 м і вище статі; в - те ж, вище 0,5 м; / - конструкція підлоги; 2-бетон; 3 - гідроізоляційний шар; 4 - щебенева підготовка; 5 - спланований і утрамбований грунт; 6 - протівонапорная залізобетонна плита; 7 - штирі через 0,3-0,5 м; 8 - уровеньімеющегося статі

Вертикальну та горизонтальну гідроізоляцію приміщень при наявності напірних грунтових вод забезпечують шляхом застосування Протівонапорная конструкцій.

При рівні грунтових вод до 0,5 м вище за підлогу заглибленого поверху гідроізолюючу конструкцію виконують у вигляді обмазки холодної асфальтової мастикою або обклеювання рулонними матеріалами (рис. 101, б). Гідроізолювальний матеріал захищають шаром бетону М50 при товщині в залежності від рівня грунтових вод над позначкою підлоги: до 100 м - шар товщиною 30-50 мм, понад 300 мм - товщиною 50-70 мм.

Гідроізоляційний матеріал накладають на вирівняну поверхню існуючої підлоги і стіни, а при відсутності надійного статі влаштовують підставу під гідроізолірующій матеріал у вигляді щебеневої підготовки та шару бетону.
Можлива гідроізоляція у вигляді водонепроникного цементо- бетонного шару зі спеціальних сортів цементу товщиною шару порядку 50-80 мм.

При рівні грунтових вод вище 0,5 м від відмітки підлоги захищається поверху гідроізоляційну конструкцію влаштовують також, але замість шару бетону застосовують монолітну залізобетонну плиту (рис. 101, в) товщиною, яка встановлюється розрахунком залежно від існуючого напору ґрунтових вод, для протидії масою бетону напору води. Приблизно на кожні 100 мм перевищення рівня ґрунтових вод над підлогою приміщення додають 100 мм товщини плити.
