Способи кріплення підшипників

Напевно, кожен не раз задавався цим питанням, збираючи конструкції з обертовими елементами. Звичайно, якщо під рукою є хоч який-небудь фрезерний верстат, таких питань не виникне, але мова піде про випадки, коли верстата під рукою немає. Ще можна будь-кріплення для підшипників виліпити.

Деякі радіоаматори і тут користуються своїм традиційним інструментом - паяльником. Якщо ти з їх числа, не забудь гарненько знежирити деталі. Ну і звичайно, використовуй активний флюс і потужний паяльник.

Хто не любить паяти - використовуйте суперклей або епоксидку, звичайно так, щоб не заклеїти сам підшипник. Суперклеевой шов намажте зверху машинним маслом для захисту від впливу вологи.

А кому-то подобається все робити з листового металу і маленьких гвинтів. Що ж - є і такий спосіб, хоча і не позбавлений недоліків. Отвори для крайніх гвинтів повинні бути трохи ближче один до одного, ніж потрібно - тоді загвинчуючи гвинти імпровізований хомутик буде затискати і підшипник

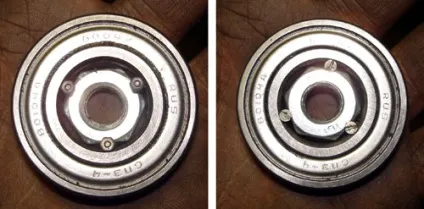

В принципі, гайку можна закріпити в підшипнику і за допомогою одних тільки гвинтів.

Ось дуже популярний серед любителів спосіб кріплення підшипників - між двома листочками металу, стягнутими 3-4 гвинтами.

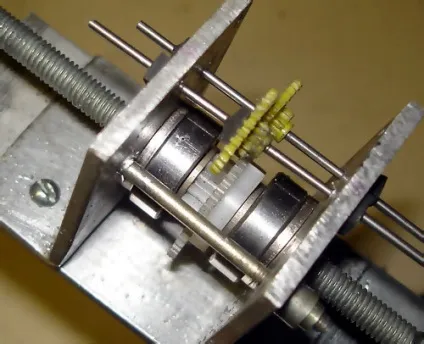

Ось варіація на ту ж тему, тільки між листочками вже цілих два підшипника плюс ще багато чого іншого:

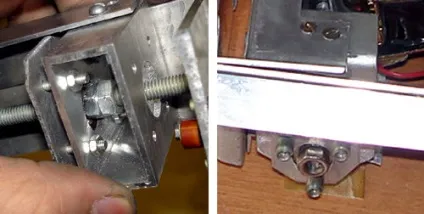

А ось ми колись вважали, що по-справжньому круті інженери все роблять з алюмінієвих куточків =)

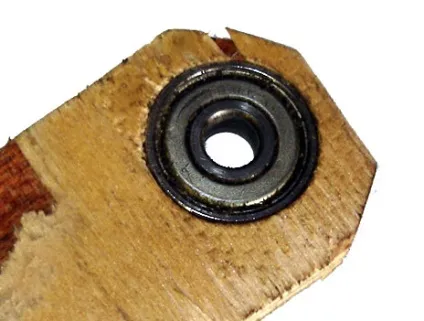

У фанері, дереві і деяких пелюстках отвір під підшипник легко просвердлити пір'яним свердлом.

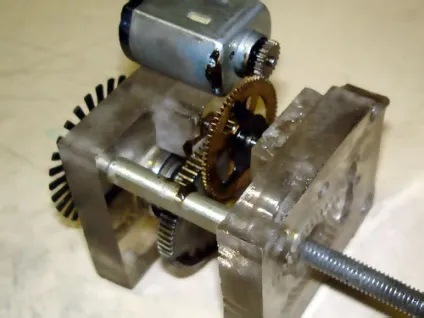

А в цьому редукторі підшипники запресовані лещатами в шматочки нагрітого на полум'ї спиртівки оргскла.

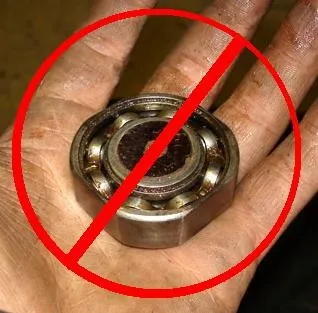

Трохи про те як не треба поводитися з підшипниками:

При такому сточуванні сегментів підшипник дуже сильно і нерівномірно нагрівається і в результаті крутиться з великими труднощами (а навіщо він тоді потрібен?). Те ж саме, якщо не гірше, відбувається при приварювання підшипника куди-небудь.
