Спіраль і різьблення в компас 3d

Спіраль в КОМПАС 3D створюється в документі «Деталь».
Для створення необхідно вказати площину створення і активувати інструментальну панель «Просторові криві». На панелі інструментів вибрати пункт «Спіраль циліндрична».

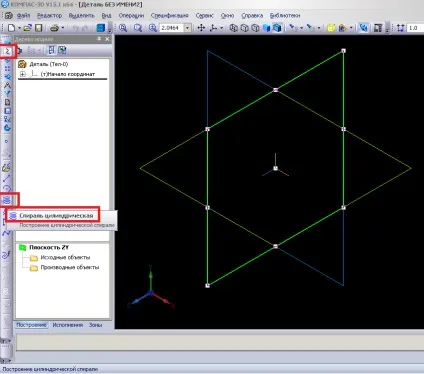

Мал. 1 Початок створення спіралі.

Створюючи спіраль вказати параметри на панелі властивостей спіралі, крок, діаметр ...

Мал. 2 Створення спіралі і зміна властивостей.

Різьба КОМПАС 3D створюється з спіралі. Профіль різьби треба створити в ескізі площині перпендикулярній площині створення спіралі.

Мал. 3 Створення ескізу профілю різьби.

За тим, контур профілю різьби перенести на опорну точку контуру спіралі і закінчити ескіз.

Мал. 4 Ескіз профілю різьби в площині.

Використовуючи кінематичну операцію вказати ескіз профілю різьби і задати траєкторію.

Мал. 5 Кінематична операція для створення різьблення.

Мал. 6 Вказівка ​​ескізу утворює перетину.

Мал. 7 Завдання траєкторії.

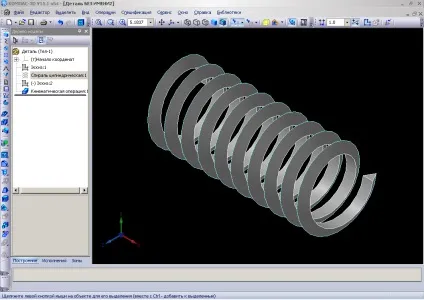

Мал. 8 Результат кінематичної операції.
