Сонячний концентратор своїми руками
Дуже давно хотілося виготовити сонячний параболічний концентратор. Прочитавши масу літератури по виготовленню форми для параболічного дзеркала, я зупинився на найпростішому варіанті - супутниковій тарілці. Супутникова тарілка має параболічну форму, яка збирає відбиті промені в одній точці.

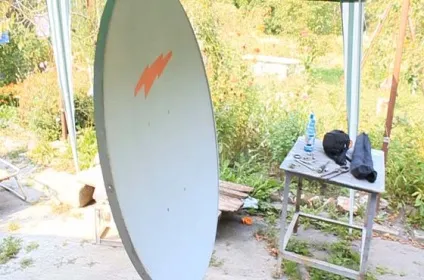

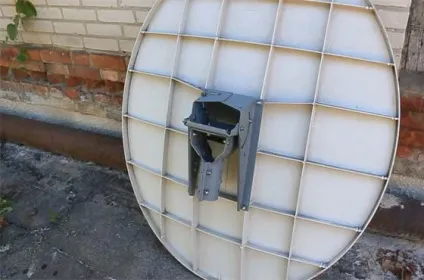

За основу пригледів Харківські тарілки "Варіант". За прийнятною для мене ціною міг придбати тільки 90 сантиметрова виріб. Але мета мого досвіду - висока температура в фокусі. Для досягнення хороших результатів необхідна площа дзеркала - чим більше, тим краще. Тому тарілка повинна бути 1,5 м, а краще 2м. В асортименті Харківського виробника є дані розміри, проте виготовлені вони з алюмінію, і відповідно ціни захмарні. Довелося пірнути в інтернет, в пошуках б / у вироби. І ось в Одесі, будівельники розбираючи якийсь об'єкт, запропонували мені супутникову тарілку розмірами 1,36м х 1,2м. виготовлену з пластику. Немного не дотягувала до моїх побажань, однак ціна була хорошою, і я замовив одну тарілку.
Також придбав дзеркала, товщиною 3 мм. Замовив 2 кв.м. - трохи з запасом. Дзеркала продаються в основному товщиною 4 мм. знайшов трієчку, щоб легше було нарізати. Розмір дзеркал для концентратора вирішив зробити 2 х 2 см.

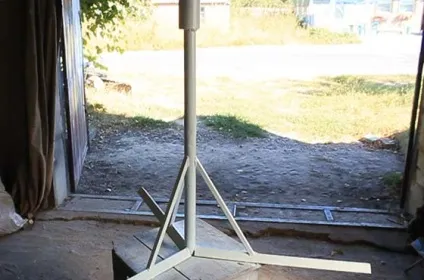

Після збору основних комплектуючих приступив до виготовлення підставки для концентратора. Знайшлося кілька куточків, шматочків труб і профільков. Нарізавши за розмірами, зварив, зачистив і пофарбував. Ось що вийшло:
Отже, виготовивши підставку, беруся за нарізку дзеркал. Дзеркала отримав розмірами 500 х 500 мм. Насамперед розрізав навпіл, а потім сіткою 2 х 2 см. Перепробував купу склорізів, однак зараз знайти в магазинах, хоч щось путнє, не представляється можливим. Новий склоріз ріже ідеально 5-10 разів, і все. Після цього можна відразу викидати. Можливо є якісь професійні, але купувати їх треба не в будівельних магазинах. Тому, якщо хтось збереться зробити концентратор з дзеркал, питання про порізки дзеркал найважчий!
Дзеркала нарізані, тринога готова, приступаю до поклейки дзеркал! Процес довгий і нудний. У мене кількість дзеркал на готовому концентраторе вийшло 2480 штук. Клей вибрав неправильний. Купив спеціальний клей для дзеркал - тримає добре, але він густий. При наклейці, видавлюючи крапельку на дзеркало і притискаючи потім до стінки тарілки, є ймовірність нерівномірно притиснути дзеркало (десь сильніше, десь слабше). Від цього дзеркало може бути приклеєне нещільно, тобто буде направляти свій промінчик сонця не в фокус, а біля нього. А якщо фокус буде розмитий - високих результатів чекати нічого. Забігаючи вперед, скажу, що у мене фокус вийшов розмитим (з чого роблю висновок про те, що необхідно було застосувати інший клей). Хоч і результати досвіду порадували, але фокус був розміром приблизно близько 10 см, а навколо ще розмита пляма ще по 3-5 см. Чим менше фокус, тим точніше фокусування променів, тим відповідно буде вище температура. На поклейку дзеркал у мене пішло майже 3 повних дні. Площа нарізаних дзеркал склала близько 1,5кв.м. Був шлюб, спочатку, поки не пристосувався - багато, пізніше істотно менше. Браковані дзеркала склали, напевно, не більше 5%.

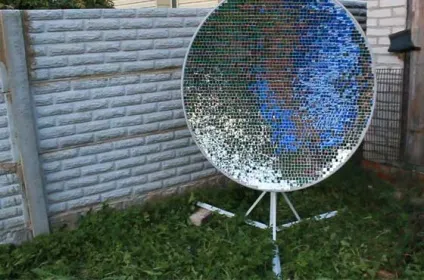

Сонячний параболічний концентратор готовий.
У планах на наступний рік (а може бути вийде і в зимовий період) пристосувати концентратор для практичних потреб. Можливо для нагріву води, можливо для вироблення електроенергії.
У будь-якому випадку, всім нам природа дала потужний джерело енергії, треба тільки навчитися ним користуватися. Енергія сонця в тисячі разів перекриває всі потреби людства. І якщо людина зможе взяти хоча-б малу частину цієї енергії, то це буде найбільшим досягненням нашої цивілізації, завдяки якому ми збережемо нашу планету.
Нижче представлений ролик, в якому ви побачите процес виготовлення сонячного концентратора на основі супутникової тарілки, і досліди, які за допомогою концентратора вийшло зробити.
