Вибираємо ідеальну діаграму для представлення ваших даних

Директор по візуальним концепціям компанії McKinsey Джин Желязни знає про свою роботу все. Це не дивно: за 55 років життя, які він присвятив вивченню діаграм і інших способів візуалізації, він накопичив достатній досвід, яким поділився в книзі «Говори мовою діаграм».

Ренат Семаков, CEO CaptainAnalytiсs. прочитав цю книгу і виділив основні думки.

Про що це?

Книга відповідає на питання:

Яку діаграму вибрати, щоб представлена ​​на ній інформація була зрозуміла будь-якому;

Як намалювати ідеальну діаграму на основі даних. які потрібно ілюструвати;

Як виправити невдалі схеми та графіки.

Як побудувати ідеальну діаграму?

Які б дані ви не хотіли візуалізувати, робота над ілюстраціями укладається в три простих кроки:

Крок 1. Від даних до ідеї - формулюємо ідею

Сформулюйте чітку ідею, яку хочете донести до аудиторії.

Крок 2. Від ідеї до порівняння - визначте тип сравнени

Будь-яка ідея укладається в п'ять типів порівняння даних: покомпонентное, тимчасове, частотне, позиційне і кореляційне. Визначте, до якого з них відносяться ваші дані.

Крок 3. Від порівняння до діаграми - виберете тип діаграми

Кожному типу порівняння відповідає певний вид діаграм. Підбирайте тип візуалізації, виходячи з типу порівняння.

формулюємо ідею

Побудова діаграм починається з формулювання основної думки, яку ви хочете донести до аудиторії з її допомогою. Основна ідея - відповідь на питання, що саме показують нам дані і як вони пов'язані між собою.

Найпростіший спосіб сформулювати головну думку - винести її в заголовок діаграми.

Заголовок повинен бути конкретним і нести в собі відповідь на питання, який ви ставите перед аудиторією. При підборі слів використовуйте кількісні та якісні характеристики і намагайтеся уникати загальних фраз і виразів.

Приклади конкретних і загальних заголовків

Не забувайте головне правило: одна діаграма - одна ідея. Чи не намагайтеся на одному графіку показати всі знайдені вами зв'язку і думки. Такі діаграми будуть перевантаженими і складними для сприйняття.

Визначаємо тип порівняння

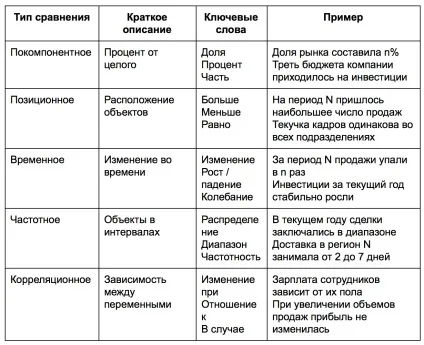

Будь-яку думку і ідею можна виразити за допомогою одного з п'яти типів порівняння. Ваше завдання - правильно вибрати тип порівняння і підібрати до нього відповідну діаграму.

Покомпонентне порівняння - ваші дані показують певну частку по відношенню до цілого.

Позиційне порівняння - ви хочете показати, як дані співвідносяться один з одним.

Тимчасове порівняння - ви показуєте, як дані змінюються в часі.

Частотне порівняння - ви хочете показати, яка кількість об'єктів потрапляє в певні діапазон.

Корреляционное порівняння - ви показуєте, як дані залежать один від одного.

Вибираємо ідеальну діаграму

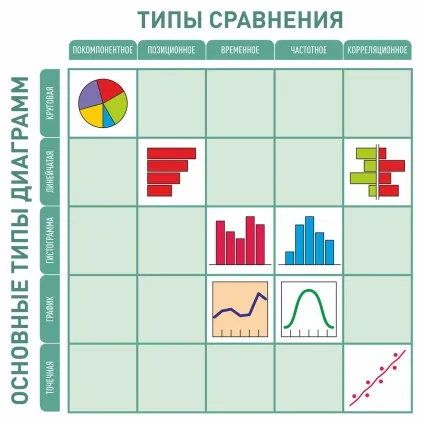

Кожному з типів порівняння відповідає свій вид діаграм. Саме від його правильного вибору залежить зрозумілість сприйняття візуалізованими даних.

Всього існує п'ять типів діаграм і деякі їх варіації і комбінації:

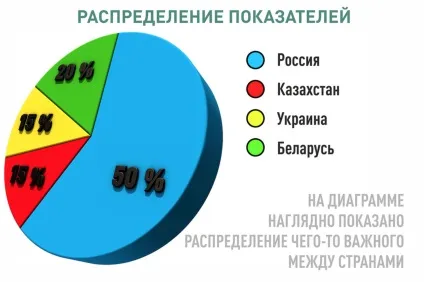

1. Кругова діаграма

Знайомий усім «пиріг» - найбільш використовуваний тип діаграм. На думку Джина, це невиправдано, оскільки цей тип найменш практичний і повинен становити не набагато більше 5% всіх діаграм в презентаціях.

2. Лінійчата діаграма

3. Гістограма

Кількісні співвідношення деякого показника представлені у вигляді прямокутників, площі яких пропорційні. Найчастіше для зручності сприйняття ширину прямокутників беруть однакову, при цьому їх висота визначає співвідношення відображуваного параметра.

Знайомі всім зі школи лінійні графіки складаються з точок на координатній сітці, з'єднаних лініями. Використовуються для характеристики варіації, динаміки і взаємозв'язку. Разом з гістограмою повинні складати половину використовуваних діаграм.

5. Точкова діаграма

Вона ж діаграма розсіювання, служить для розміщення точок даних на горизонтальній і вертикальної осі з метою показати ступінь впливу однієї змінної на іншу. На думку Желязни, її повинні використовуватися в 10% випадків.

Не забувайте! Головна мета будь-якої діаграми - чітко показати зв'язку або залежності між даними. Якщо ілюстрація не здатна відобразити взаємозв'язки, краще використовувати таблиці.

подвійне порівняння

У деяких випадках виникає необхідність показати на одному графіку кілька типів порівнюваних даних і залежність між ними.

У таких випадках необхідно визначити основний тип порівняння і підбирати діаграму на підставі нього. Наприклад, якщо ви хочете показати внесок окремих підрозділів в загальний дохід компанії в залежності від місяців, краще використовувати типи діаграм для тимчасового порівняння: графік або гістограму. А якщо вас більше цікавить не зміна в часі, а конкретні досягнення, використовуйте лінійчатих діаграми.

Пам'ятайте: якщо на одній діаграмі не виходить просто і зрозуміло донести основну думку, комбінуючи дані, краще використовувати два окремих віджета.

Шкали, легенди та інші написи

Ідеальна діаграма зрозуміла для сприйняття без додаткової інформації на ній. Однак це не означає, що ви не можете використовувати шкалу або легенду, щоб краще донести основну думку.

Головні правила при додаванні додаткової інформації:

Вони не перевантажують діаграму.

Вони не відволікають від основної картинки.

Вони доповнюють діаграму.

Конкретні приклади для кожного з типів порівняння і діаграм ви можете знайти в книзі або використовувати їх елетктроную версію на сайті видавництва.
