Слухове вікно своїми руками

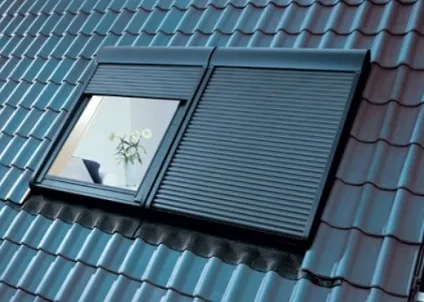

Для пристрою природної вентиляції та освітлення підпокрівельного простору, горища, мансарди і інших приміщень, які розташовані під дахом, необхідні слухові вікна.

Крім того, унікальність і різноманітність слухових вікон здатні надати споруді особливий, притаманний тільки йому шарм і колорит.

Як правило, слухові вікна підрозділяються в залежності від форми даху, на якій вони розташовані.

Навіщо і для чого потрібні слухові вікна?

Відрізняється від вікна мансардного не тільки напрямком площині скління, але і тим, що використовується і для вентиляції горища.

Слухові вікна призначені для:

забезпечення надходження сонячного та денного світла в приміщення, влаштовані на горищі;
забезпечення вентиляції простору під дахом для запобігання конструкцій від конденсату;
для вирівнювання тиску над дахом і під дахом при сильному вітрі;
забезпечення термінового і швидкого виходу на дах під час пожежі і по ін. причин.

За московської легенді перші слухові вікна були влаштовані в 1815 р саме для вентиляції в даху московського Манежу, побудованого перед поверненням російської армії з Парижа.

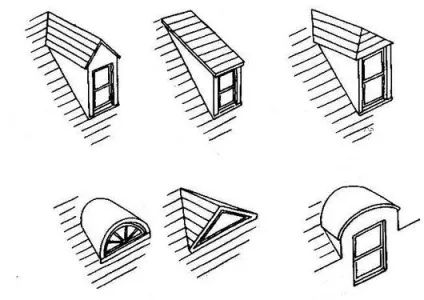

Види слухових вікон

мансардне слухове вікно;
з плоским дахом;
напівкругле слухове вікно;
кругле слухове вікно;
чотирикутне вікно з односхилим дахом;
таке ж за формою вікно, що має двосхилий дах;
панорамне вікно з трапецієподібної дахом;
повністю скляне вікно, яке нерідко називають «зенітний ліхтар»;
вікно з дахом, що нагадує пальмову.

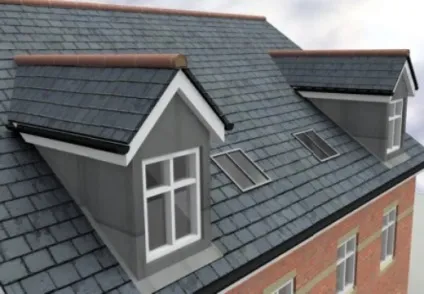

Слухове вікно на даху - конструкція

За конструкцією слухові вікна можна класифікувати за такими ознаками:

Без бічних стін і з фронтоном, що збігається з площиною фасаду будівлі.
З бічними стінами і фронтоном з площини фасаду будівлі.
З бічними стінами і з площиною фронтону, паралельній площині фасаду будівлі.

По конструкції даху ці вікна діляться на:

односхилі - плоский дах з кутом нахилу меншим, ніж кут нахилу даху;
подвійні - можуть йти до даху або до бічних стін слухового вікна;
вальмовиє або трехскатной - два ската як у двосхилих, третій спереду, як у односхилих вікон, кут нахилу вальми (по відношенню до горизонтальної площини) може бути і дуже маленьким і майже прямим;
плоскі французькі - подвійні або вальмовиє з плоскою верхньою частиною;
за формою фронтону вікна: арочні з трикутної, напівкруглої (полуциркульной) і з секторної (лучковою або з частиною півкола) арками і т. п.

Місця установки і конструктивний тип слухових вікон повинен бути узгоджений із загальним зовнішнім виглядом (зовнішнім виглядом) будівлі. При цьому обов'язково слід враховувати і розміщення вікон на фасаді будівлі. Зазвичай слухові вікна встановлюються на дахах, що мають нахил більше 35 градусів. Хоча цей кут може бути і менше.

Вентиляція горища через слухові вікна

СНиП II-26-76 * (актуалізований) містить основні правила проектування покрівельних конструкцій і самих покрівель.

У п. 3.4 цього документа є вимога, щоб в покрівлях з бітумних і азбестоцементних листів, покрівельної листової сталі, профлиста з металу, різного виду черепиці в конструкції суміщених покриттів між покрівлею і шаром теплоізоляції повинен передбачатися вентиляційний канал з величиною зазору не менше 40 мм.

Цей канал повинен мати вхід під карнизом і вихід в зоні коника. Шар теплоізоляції з волокон при цьому повинен бути накритий диффузионно-гідроізоляційним пластиковим шаром для протиповітряних захисту. Щоб при цьому з боку льотного горища не утворювався конденсат, горище повинен провітрюватися отворами в покрівлі, слуховими вікнами, вентиляційної витяжкою і т. П. Загальна їх площа повинна бути не менше 1/300 площі периметра горища.

Слухові вікна і норми СНиП

Цікаво те, що площі вихідних отворів приблизно в 2 рази більше вхідних.

В СНиП II-26-76 * (актуалізованому) встановлена норма на сумарну площу вентиляційних слухових вікон. Вона викладена в п. 3.13 і становить 3,5 - 4 кв. м на кожну 1 000 кв. м площі горища.

Як зробити слухове вікно в даху своїми руками?

Найбільш популярною конструкцією даху, яка використовується для установки слухових вікон, є трикутна конструкція з крутими покрівельними скатами.

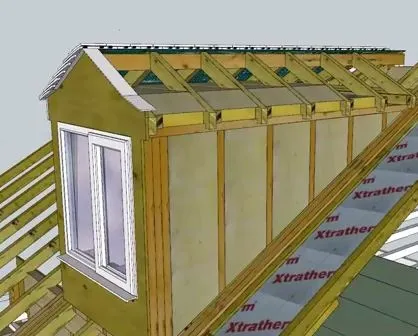

Процес пристрою слухових вікон своїми руками повинен починатися з каркаса основний даху:

виконати фронтони;
потрібно встановити коньковий брус і все кроквяні ноги.
між кроквами, де будуть влаштовані вікна, залишають проміжки. Крокви в цих місцях роблять подвійними або потрійними.
