Складання схеми електропроводки в квартирі та приватному будинку

Всі роботи по монтажу нової та заміні старої електропроводки в незалежності від того, де вони будуть проводитися, в квартирі або приватному будинку, на дачі або в гаражі потребують грамотного і продуманого підходу. Починати цей складний процес необхідно з складання проекту електропостачання, на основі ґрунтовного продумування плану облаштування всієї електрики житла. Проект можна скласти по-старому на папері за допомогою кольорових маркерів або зробити на комп'ютері, за допомогою найпростішої графічної програми. У цій статті ми детально розглянемо, як виконується складання схеми електропроводки в квартирі та приватному будинку.

Визначаємося з розташуванням меблів і техніки

Перед складанням схеми важливим буде врахувати планування приміщень, плановану розстановку меблів і розміщення стаціонарних електроприладів. Місця установки електрофурнітури в кімнаті повинні бути обрані так, щоб вони не виявилися зобов'язаними диванами або шафами і забезпечували комфортний доступ до включення-виключення освітлення і споживачів електроенергії. Краще буде, якщо обговорення цього складного питання винести на сімейну раду.

Насамперед необхідно зробити план приміщень із зазначенням віконних і дверних прорізів. Для того щоб в подальшому було легше зробити підрахунок необхідної кількості кабелю та проводу, складання плану краще зробити в масштабі з дотриманням розмірів. Процес проектування схеми електропроводки буде розглядатися на прикладі однокімнатної квартири. Назва приміщень на плані краще пронумерувати і окремо вказати розшифровку.

Де: 1 - передпокій, 2 - ванна кімната, 3 - кухня, 4 - зал.

Оптимальні місця установки розеток

Після цього на схему необхідно нанести місця, де планується розмістити предмети меблів і стаціонарні електроприлади. Якщо побутову апаратуру виділити червоним кольором, це значно спростить роботу з подальшого складання схеми проводки. Всі предмети електротехніки рекомендується пронумерувати і зафіксувати в розшифровці: 1 - пральна машина, 2 - посудомийна машина, 3 - електрична плита, 4 - акустичний центр, 5 - телевізор, 6 - музичний центр, 7 - персональний комп'ютер.

Складання плану розташування меблів і техніки дозволить визначитися з точками оптимальної установки розеток. Схема розміщення розеток у квартирі:

схема освітлення

У класичному варіанті стельові світильники повинні розташовуватися в центрі приміщення, місце знаходження якого знаходяться в точці перетину ліній, що проходять через середину довжини і ширини приміщення. У передпокої, виконаної у вигляді букви Г, встановлюється 2 світильники.

На представленому плані електропроводки показано, що вимикач освітлення ванної кімнати знаходиться за її межами.

Траси прокладки кабелів і проводів

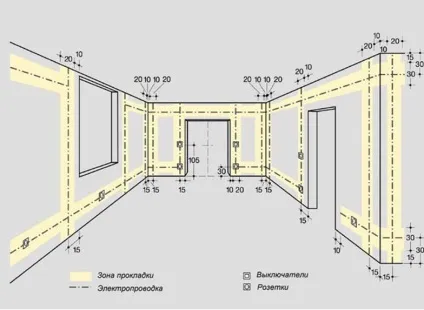

Після визначення місця установки світильників, вимикачів і розеток, необхідно скласти схему маршрутів електропроводки, ця фаза проектування є головною частиною роботи. Схема і монтаж проводки значно спрощується в тому випадку, якщо в своєму будинку або квартирі облаштовані підвісні стелі. В цьому випадку проводи укладаються в гофротруби і кріпляться до чорнової стелі. З метою економії дроти маршрути проводки вибираються по найкоротші відстані. У штроби під штукатурку укладається провід, що з'єднує розподільні коробки з вимикачами і розетками. При стандартному варіанті облаштування стель електропроводка укладається в заздалегідь пробиті штроби по стінах приміщення. Для підключення освітлювальних приладів провід пропускається по каналах стельових перекриттів. Приклад прокладки кабельної лінії, відповідно до існуючих норм, наданий на схемі:

Складання плану маршруту електропроводки треба починати з найдальшої точки електричної мережі. В даному випадку це буде подвійна розетка в залі, її необхідно з'єднати з розподільною коробкою, яку доцільно встановити біля входу в приміщення. Потім на схему наноситься маршрут проходження дроти, що підключає другу розетку.

Мережа освітлення буде складатися з проводів, перший з яких проходить від коробки до вимикача, другий, підключений до стельового світильника, покладений в каналі плити перекриття. Розподільна коробка в залі отримує електроживлення по двох проводах від розподільного щита, встановленого в передпокої. Також необхідно передбачити заземлення в квартирі. якщо це можливо. В цьому випадку проводка буде трижильні.

За таким принципом треба скласти схему прокладки проводки в інших кімнатах. Для повноти картини можна припустити, що на кухні змонтований підвісну стелю. В цьому випадку електропроводка буде прокладена в гофротруби, закріпленої дюбель цвяхами до бетонної плити перекриття, маршрути її прокладки будуть обрані з урахуванням найкоротшого відстані. Спуски до Електрофурнітурою будуть виконані під штукатуркою.

Не слід забувати, що електропостачання приміщень проводиться як мінімум двома групами проводів, один з яких забезпечує харчування силової мережі, інший призначений для мережі освітлення. Більш докладно про те, як розділити електропроводку на групи. ми розповідали в окремій статті.

Можна істотно заощадити, якщо розетки з'єднувати меду собою «шлейфом», минаючи распредкоробкі. Досвідчені електромонтери не рекомендують практикувати даний спосіб підключення, внаслідок виникнення великої струмового навантаження на розетках. До того ж при застосуванні такого способу підключення вихід з ладу однієї розетки може викликати знеструмлення всієї силової мережі.

У висновку, на підставі готової і правильно складеної схеми, проводиться розрахунок необхідної метражу проводки і перетину проводів, необхідної кількості розеток, вимикачів і розподільних коробок. Перетин провідників підбирається з розрахунку передбачуваної струмового навантаження споживачів. Про те, як розрахувати перетину кабелю. ми розповідали в окремій статті.

Складання схеми щита

Проектування електрики в 3D

План електричної проводки в приватному будинку

Тепер ви знаєте, як має здійснюватися складання схеми електропроводки в квартирі та приватному будинку. Як ви бачите, щоб самостійно скласти план розводки кабелю і установки електрофурнітури, потрібно вивчити всі нюанси, яких досить багато!
