Складальні креслення металоконструкцій

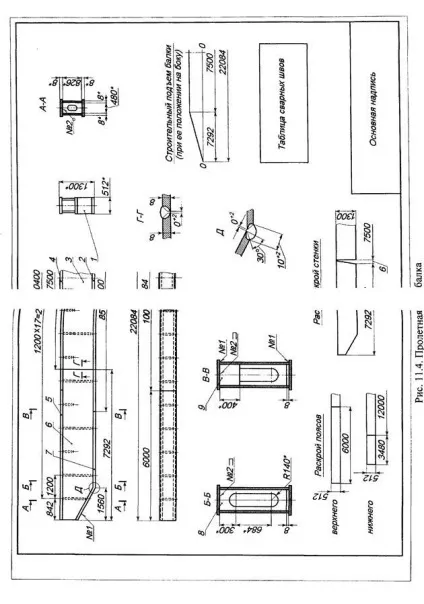

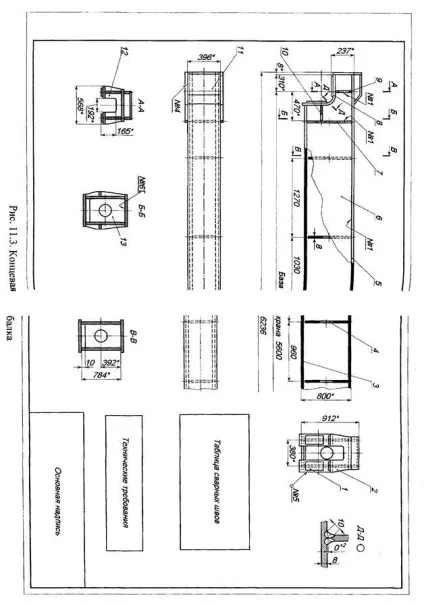

Відповідно до ГОСТ 2.102-68. Види і комплект-ність конструктивних документів складальне креслення (рис. 11.3, 11.4) є документом, що містить зображення-ня вироби та інші дані, необхідні для його складання (виготовлення) та контролю.
Складальне креслення повинен містити:
• зображення складальної одиниці, що дає уявлення про розташування і взаємного зв'язку складових частин, соеди-няемое з даного кресленням і забезпечують можли-ність здійснення збирання і контролю складальної одиниці;
• робочі розміри, граничні відхилення та інші параметри і вимоги, які повинні бути виконані або проконтрольовані за даним кресленням;
• вказівки про характер сполучення і методах його здійснюва-лення, в тому числі про спосіб виконання нероз'ємних со-єднань (зварних і ін.);
• номери позицій складових частин, що входять у виріб;
• основні характеристики вироби (при необхідності);
• габаритні, установочні і приєднувальні розміри, а також необхідні довідкові розміри.
Нанесення розмірів і граничних відхилень вироб-диться відповідно до ГОСТ 2.307-68 *. Нанесення розмірів і граничних відхилень. Загальна кількість розмірів на кресленні повинна бути мінімальною, але достатньою для через виготовлених і контролю вироби. Розміри, що не підлягають ви-полнению з даного кресленням і вказуються для більшої зручності користування кресленням, називаються довідковими та позначаються знаком «*». Не допускається повторювати розміри одного і того ж елемента на різних зображеннях, в тех-чеських вимогах, основного напису і специфікаціях.
Розміри, що визначають розташування сполучених елементів, проставляють, як правило, від конструктивних баз з урахуванням можливості виконання та контролю цих розмірів. Для виконання цієї умови на кресленнях металлоконст-рукций товщина сполучених елементів дається в збільшений-ном масштабі, що дозволяє вказувати розміри на установку елементів, як це показано на рис. 11.5.
Мал. 11.5. Приклад простановки розмірів
Номери позицій на кресленні проставляють відповідно до номерами позицій в специфікації на тих зображеннях, які відповідають складовим частинам, проектується як видимі. При розбивці звареної металоконструкції на складові частини слід мати на увазі наступне. Техноло-гія виготовлення конструкцій, зокрема прогонових балок, передбачає наступний порядок.
Спочатку з окремих листів розкрою зварюють-ся полотнища поясів і стінок, таким чином, вони стають складальними одиницями для балки. Однак виконання само-самостійності складальних креслень для цих елементів нецілі-відповідно, так як ці креслення будуть малоінформативними і тільки збільшать загальний обсяг графічної частини проекту. У зв'язку з цим доцільно об'єднати всю інформацію на складальному кресленні балки. Для цього окремі елементи розкрою можна уточняти як деталі, даючи на кресленні балки схеми розкрою до необхідних розмірів, що в більшості випадків виключає необхідність виконання робочих креслень цього розкрою, а на складальному кресленні балки задавати установчі розміри і зварні з'єднання.
Сварка елементів поясів і стінок виконується стиків-вимі швами. Приварка поясів до стінок, діафрагм до поясів і стінок проводиться кутовими швами. Підготовка кромок зварювальних елементів виконується відповідно до требо-ваниями РД 22-207-88 [17] і РД 24.090.97-98 [18], а в зави-ності від товщини зварювальних елементів при ручному ду-говой зварюванні регламентується ГОСТ 5264- 80 для стиків-вих, таврових і напусткових швів і ГОСТ 11534-75 * для швів під гострими і тупими кутами.
Всі зварні шви повинні проектуватися з повним проваром.
Зображення та позначення зварних швів виробляються відповідно до ГОСТ 2.312-72. Умовні зображення і позначення швів зварних з'єднань. Видимі шви з-зображують суцільними основними лініями, невидимі - штриховими. Від зображення шва проводять лінію-виноску, що закінчується односторонньої стрілкою, переважно від видимого шва. Умовне позначення стандартних швів:
• наноситься на полиці (для видимого шва) або під полицею (для невидимого шва) лінією-винесенням;
• наводиться в таблиці зварних швів; в цьому випадку на ли-пах-виносках ставляться номера однотипних швів. Реко-вані форма - табл. 11.1. Нестандартні шви зображуються на виносках.
Відповідно до ПБ 10-382-00 візуальному контролю з виконанням вимірів швів піддається 100% довжини зварних швів. Обсяг інструментального контролю, в основному ультразвукового (УЗК), повинен становити не менше:
- 50% від довжини стику - на кожному стику розтягнутого пояса коробчатой балки або гратчастої конструкції;
- 25% довжини стику - для всіх інших стикових з'єднань-ний;
- 25% довжини шва - для інших видів з'єднань, зазначених в робочих документациях.
Обов'язковому контролю піддаються початок і вікон-чание зварних швів стикових з'єднань поясів і стінок коробчастих балок.
Крім позначення шва на полицю лінії-виноски наносять допоміжні знаки, наведені в ГОСТ 2.312-72.
Текстова частина креслення містить основний напис, технічні вимоги, таблицю зварних швів і інші ма-теріали, необхідні при виготовленні і контролі вироби.
Основний напис. Форма основного напису виконує-ся по ГОСТ 2.104-68. У графі 1 - найменування виробу, наприклад, «Балка прольотна».
У графі 2 - позначення документа.
Загальна структура позначення встановлюється ГОСТ 2.201-80. З урахуванням специфіки проекту як навчального продук-ту структура позначення може бути прийнята наступного:
Технічні вимоги розташовуються над основним написом. Між текстовою частиною і основним написом не допускається поміщати зображення, таблиці і т. П.
Технічні вимоги на кресленні викладають, групуючи разом однорідні і близькі за своїм характером вимоги. Бажана послідовність:
а) вимоги до основного матеріалу;
б) зварювальні матеріали;
в) види і обсяги контролю зварних з'єднань (якщо це не обумовлено в таблиці зварних швів);
г) відхилення розмірів по квалітетам, якщо ці відхилення не вказані на кресленнях;
е) інші вимоги на розсуд розробника.
У курсової роботі текстовими документами є специфікації і розрахунково-пояснювальна записка.
Специфікація - це основний конструкторський доку-мент складальної одиниці, що визначає її склад. Оформ-ня специфікації здійснюється згідно з ГОСТ 2.108-68.
Розділи специфікації для розроблюваних складальних одиниць металоконструкцій кранів розташовуються в сле-дме порядку.
Документація. В цей розділ вносять документи, склад-рами основний комплект конструкторських документів на яку складають специфікацію вироби. У курсової роботі в цей розділ записуються позначення і найменування документів. Практично це означає, що вказуються позначення і найменування конкретного складального креслення виробу (бал-ки моста). При розробці специфікації на металеві конструкції доцільно керуватися наступним. Відповідно до ГОСТ 2.101-68 під складальної одиницею по-приймаються виріб, складові частини якого з'єднуються між собою за допомогою єдиного технологічного процесу (зварювання, механічного збирання та ін.). Після цього складальна одиниця як закінчений виріб буде з'єднуватися з други-ми складальними одиницями вироби. В умовах заводу-виготовлювача збірка балки моста проводиться зазвичай в той-який послідовності. З заготовок, т. Е. Розкроєних лис-тів, зварюються полотнища для поясів і стінок балки, потім вони зварюються між собою: до верхнього поясу приварюючи-ються стінки, а між стінками вваривать діафрагми, і потім приварюється нижній пояс. Таким чином, формально пояса і стійки балок надходять на остаточну зборку в готовому вигляді і формально є складальними одиниця-ми, які відповідним чином можуть бути позначені в специфікації, і на виготовлення їх можуть бути виконан-нени відповідні складальні креслення. Фактично та-де дроблення складального креслення балки є нераціо-нальним. Елементи поясів і балок являють собою дос-таточно прості елементи, розміри яких можуть бути вка-зани на кресленнях або безпосередньо в специфікації. Ці елементи з'єднуються між собою однотипними швами. Таким чином, розробка складальних креслень для поясів і стінок не має сенсу. Доцільніше внести елементи розкрою в специфікацію, а на кресленні вказати їх розміри. У специфікації цих елементів номера позначення ні до-привласнювати, і в графі «Формат» дається позначення БЧ (без креслення). Але в цьому випадку в графі «Найменування» має бути приведене уловное позначення прокату, наприклад:
Ст.3сп5 ГОСТ 14637-89
