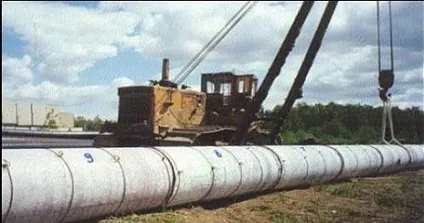

Скельний лист (одношаровий і двошаровий)
Скельний лист (одношаровий і двошаровий) призначений для захисту ізольованої поверхні трубопроводів діаметром до 1420 мм при їх підземному прокладанні в скельних і вічній грунтах, а також в мінеральних грунтах з включеннями дресви, гальки, окремих кам'яних брил.
Скельний лист (одношаровий і двошаровий) виготовляється з довговічного неткані-синтетичного матеріалу НСМ, просоченого карбомідо-формальдегіду смолою з затверджувачем.
Скельні листи призначені:
Для захисту ізольованої поверхні труб або трубних секцій на період транспортування і строймон-тажних робіт.
Для захисту ізольованої поверхні трубопроводу в період його засипки скельним або мерзлим грунтом, а також в період експлуатації від впливу скельного грунту при поздовжніх (і поперечних) переміщеннях підземного трубопроводу.
Для футерування робочих батогів трубопроводів на переходах через:
• авто і залізні дороги, комунікації, трубопроводи різного призначення, Прокла-дивать в захисному кожусі;
• на повітряних переходах (через струмки, яри і ін.), Що прокладаються в захисному кожусі;
• на підводних переходах на ділянках, що укладаються методами сплаву або протягуючи-ня, а також на ділянках, балластіруемих кільцевими утяжелителями і чавунними гру-зами.
Скельний лист (одношаровий і двошаровий) закріплюють на трубах бандажними стяжками або дротяними скрутками із застосуванням в'язального дроту Ø 6 мм «Дріт торгова відпалена звичайної якості» або відрізком капронового каната (тасьми) з міцністю на розрив ≥ 600 кг, із зусиллям, що виключає зсув листа по поверхні труб на всіх стадіях робіт, включаючи укладання трубопроводу в траншею. Ізоляційне покриття в зоні зварних стиків захищають скельним листом перед опускаючись трубопроводу в траншею.
Перед засипанням трубопроводу натяг стяжок або скруток послаблюють. Це необхідно для створення можливості вільного переміщення трубопроводу всередині кожуха з скельного листа в процесі експлуатації.
На ухилах мікрорельєфу більше 3 ° натяг стяжок або скруток не послаблює.
При укладанні в траншею, утворену вибуховими методами, на дно траншеї насипають щебінь шаром, достатнім для виключення прямого контакту поверхні зафутерованного трубопроводу з гострими зубцями гірських порід.
Зафутерованний скельним листом трубопровід, покладений в траншею, засипають скельним або мерзлим грунтом з розмірами фракцій не більше 70 мм до рівня вище його верхньої твірної на 300 мм із застосуванням одноківшевого екскаватора. Подальшу засипку траншеї виробляють бульдозером.
При необхідності застосування для первинної засипки трубопроводу скельного грунту з розмірами фрак-цій до 100 мм, поверхню укладеного в траншею трубопроводу додатково вкривають скельним листом, розміщуючи більшу вісь симетрії скельних листів в поперечної осі трубопроводу площині.
