Системи примусової циркуляції повітря в холодильній апараті
Недоліком системи «No Frost» є також те, що картина повітряних течій в камері і, отже, ефективність змивання різних її зон холодним потоком залежить від ступеня і характеру завантаження холодильника продуктами. Система «No Frost» висуває певні вимоги до упаковки продуктів, так як при відсутності упаковки примусова циркуляція повітря призводить до зневоднення продуктів.
Деякі фірми-виробники встановлюють незалежні системи «No Frost» в морозильній і в холодильному відділеннях. На рис. 3 і 4 наведені схеми Twin Cooling System фірми Samsung для варіантів незалежного охолодження холодильника і морозильника в компоновках side-by-side (рис. 2, а) з верхнім (рис. 3, б) і нижнім розташуванням морозильника (рис. 4).

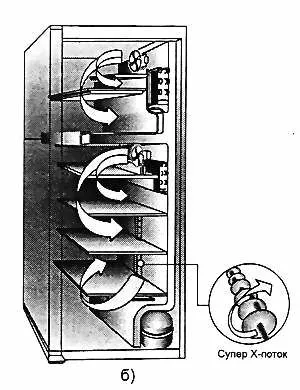

Мал. 3 Система Twin Cooling System фірми Samsung:
а) в холодильнику side-by-side; б) в апараті з верхнім розташуванням морозильної камери

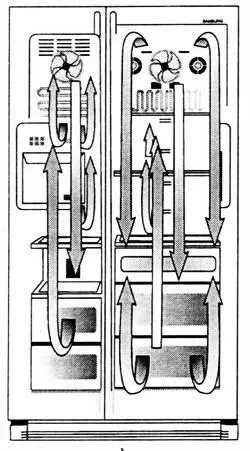

Мал. 4 Система Twin Cooling System фірми Samsung
в апараті з нижнім розташуванням морозильної камери
Приклади холодильних апаратів з системою «No Frost» в обох відділеннях: Samsung SR-S27FTA, SR-S25FTA, SR-S24FTA, SR-L678EV, SR-L628EV; Ariston ETDF 450 XNF; Whirlpool ARG 497, ARG 477 DD, ARG 468 DD.
Системи циркуляції повітря в відділеннях
Для вирішення проблеми створення рівномірного поля температури в холодильному або морозильному відділеннях фірми-виробники вдосконалюють організацію повітряних потоків.
На рис. 5 показана система Super-X-Flow фірми Samsung. представляє собою вертикальний шнековий вентилятор, встановлений на задній стінці холодильної камери і створює вихрові потоки повітря, вісь яких спрямована вертикально.
Звичайна холодильна камера

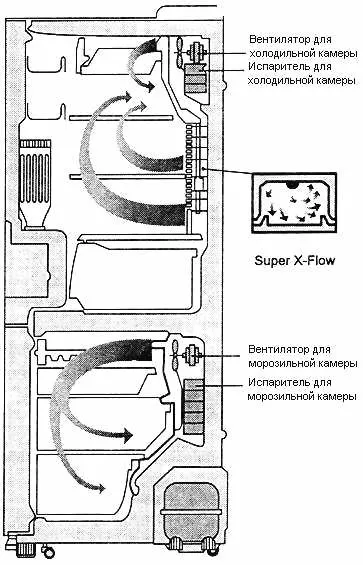

Мал. 5 Система Super-X-Flow фірми Samsung
На рис. 6 показана система Air Shower тієї ж фірми, що створює в морозильній камері «повітряний душ». За інформацією фірми Samsung завдяки повітряному душу швидкість заморозки продуктів в камері збільшується в два рази: час заморозки в звичайній камері становить 166,3 хв, а в камері з «повітряним душем» - 86,5 хв.
Звичайна морозильна камера
Система Air Shower
Мал. 6 Система Air Shower фірми Samsung
Системи Super-X-Flow і Air Shower спільно встановлюються, наприклад, в таких моделях холодильників, як Samsung SR-V57 і SR-52NXA, а тільки система Super-X-Flow - в моделях SR-39NXB, SR-L678EV, SR ( G) -V43, SR (G) -V39 та інших.

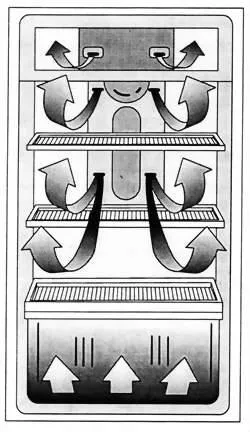

Ряд фірм-виробників розробляє системи організації багаторівневих потоків в холодильній камері. У фірми Samsung це система Multi-Flow (рис. 7), якою комплектуються холодильники з подвійною системою охолодження.
Мал. 7 Система Multi-Flow фірми Samsung

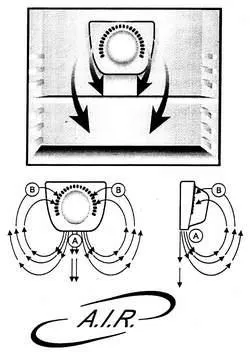

Фірма Merloni Elettrodomestici встановлює в холодильниках марки Ariston систему A.I.R. (Ariston Integrated Refrigeration) (рис. 8), яка дозволяє підтримувати постійну температуру за обсягом холодильного відділення і швидко відновлювати температуру в ньому навітьпри частому відкриванні дверей.
Мал. 8 Система A.I.R. фірми Merloni Elettrodomestici S.p.A .:
А - потік охолодженого повітря;
В - тепле повітря.
Як показано на рис. 8, потік охолодженого повітря А спрямований донизу, а тепле повітря У надходить в кільцевий повітрозабірник зверху. Наявність системи примусової вентиляції в холодильній камері відбивається літерою V в позначенні моделі, наприклад: Ariston ERFV 402 X, ERFV 383 X, EDFV 450 X.
Аналогічної мети служать система примусової циркуляції повітря в холодильній камері DAC (Dynamic Air Cooling), що застосовується в холодильниках Zanussi серії Rondo (рис. 9)
Мал. 9 Система DAC фірми Zanussi
А також система примусової вентиляції фірми ВЕКО (рис. 10), застосована, наприклад, в холодильнику ВЕКО NCH 5010.
Мал. 10 Система примусової циркуляції повітря фірми ВЕКО
Удачі в ремонті!
