Штекери типу банан
Роз'єми типу «банан» досить поширені, і якщо вам потрібно підключити свій провід до такого роз'єму, то це цілком відповідне рішення. Під катом короткий огляд недорогих штекерів, прийнятної якості.

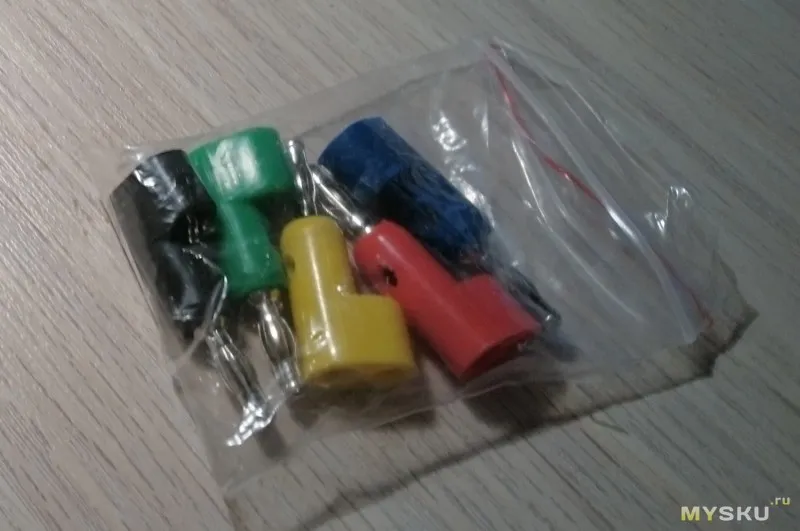

Прийшли безтреком в конверті, упаковані в пакетик:

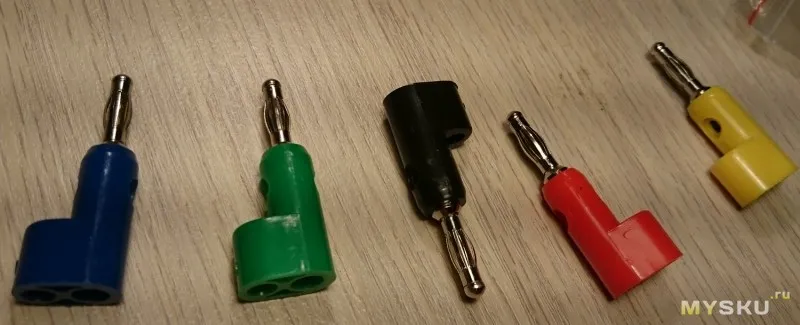

Всередині 5 бананів різних кольорів:
Якість виготовлення цілком нормальное.Наружная металева частина крутиться, забезпечуючи легкість повороту штекера в роз'ємі.

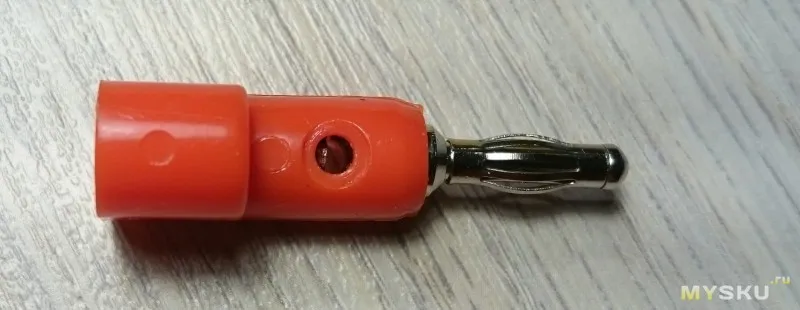

Конструкція зручна провід протягується в отвір і затискається гвинтом, пайка тут не потрібна:

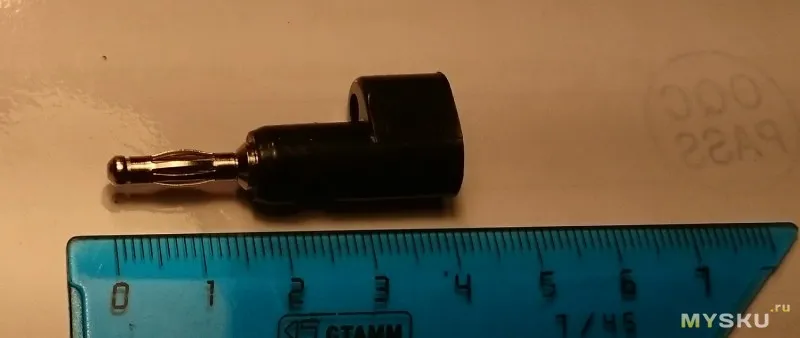

розміри:
Продавець подає таке:
1 - 100% новий.
2 - Цей роз'єм зроблений з чистої міді (немагнітного).
3 - Колірним кодом пластмасовою ізоляцією куртка, для легко розпізнати.
4 - Гвинти стопорний. без пайки.
5 - Легко для розмір дроти до 4 мм. Приймає дроти акустичної системи: 19AWG, 18AWG, 17AWG, 16AWG, 15AWG, 14AWG, 13AWG, 12AWG, 11AWG, 10AWG.
Ну що ж…
1 - вірно

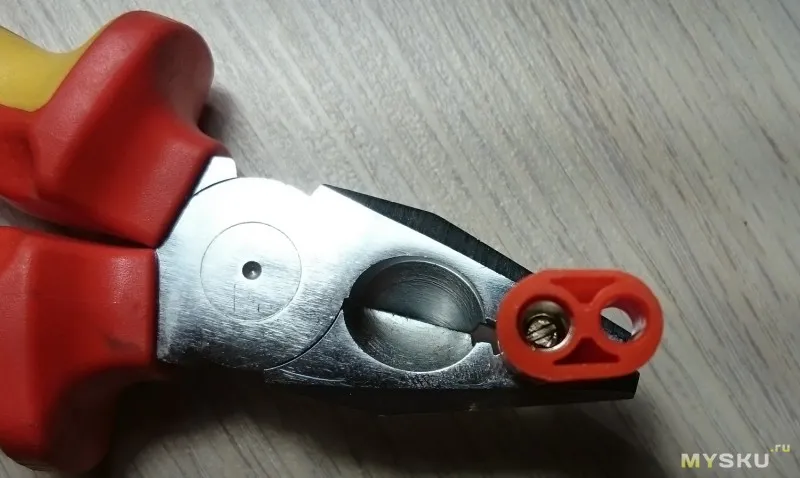

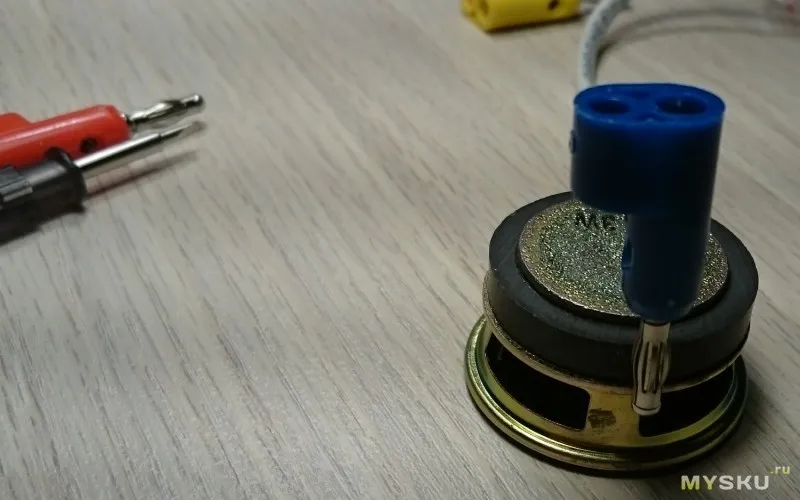

2 - тест:
Мабуть або у мене неправильний магніт, або одне з двох ... :) але в моєму випадку це не так важливо
3 - вірно, із застереженням, що багатожильний провід таким гвинтом краще не затискати, можна використовувати НШВІ, про які я писав тут.
5 - думаю 4 мм цілком увійде.
Мені періодично потрібно підключати різні пристрої на столі, типовий роз'єм живлення 2.1 х 5.5 мм. При цьому, у мене є лабораторний блок живлення, який забезпечує напругу до 30 вольт і струм до 5А, так ось, щоб не включати купу блоків живлення і не займати зайве місце на столі, вирішив зібрати собі проводок.

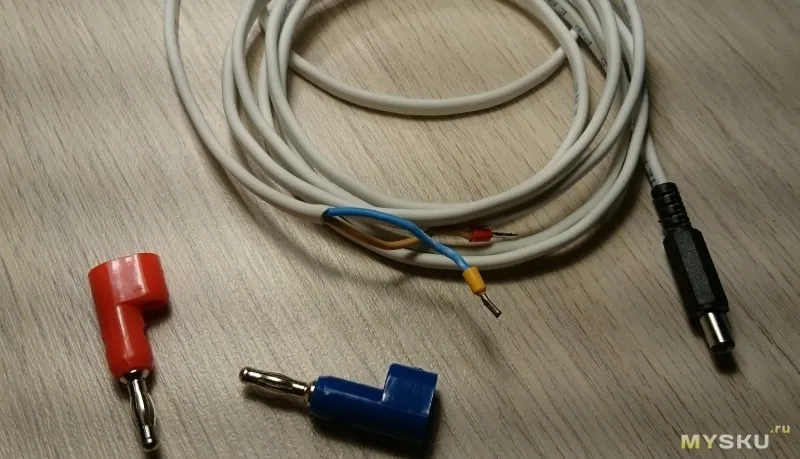

Виглядає так:

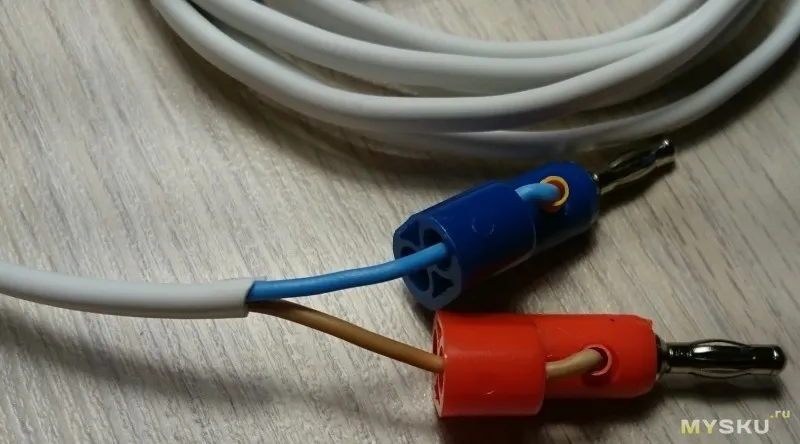

наконечники обжав НШВІ під дане перетин дроту (0.5 мм 2). Прикрутимо банани:

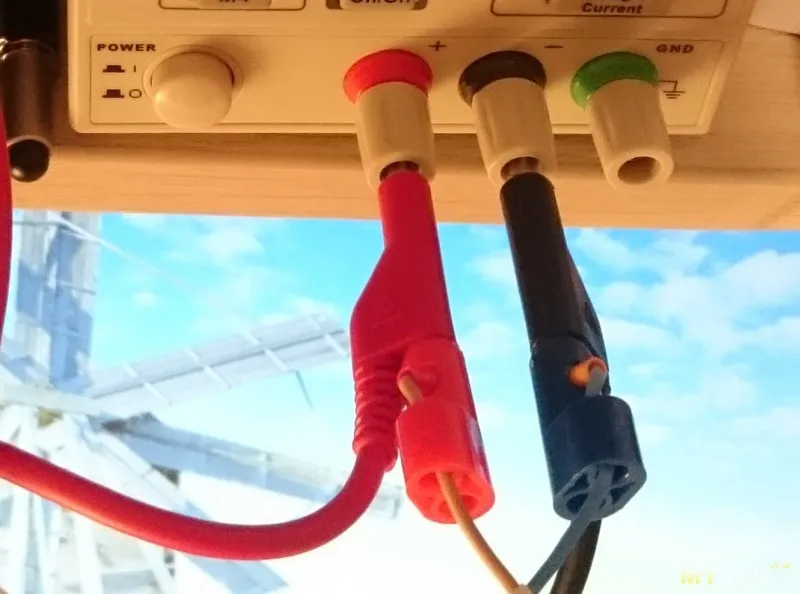

Вид вставлених, поверх крокодилячих роз'ємів:
Звичайно я не планую пускати великі струми через дану конструкцію, до одного ампера, все цілком нормально.
Важливий момент роз'ємів даного типу, що зазвичай поверх одних штекерів можна підключати інші.
Такі штекери часто страждають великими люфтами, в даних штекерах цієї проблеми немає, сидять дуже щільно.
Дякуємо тим, хто дочитав цей невеликий огляд, сподіваюся комусь може бути корисно.
