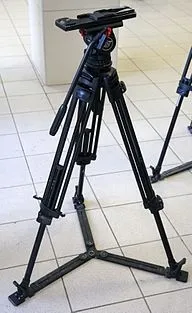

Штатив (тринога)

Цей термін має також інші значення див. Штатив.

Штатив (нім. Stativ), трипод (від грец. Τρί - три + πόδι - нога), тринога - пересувна опора для оптичних приладів, освітлювального обладнання та деяких типів зброї. яка служить для точного наведення і утримання важких пристроїв. Найбільшого поширення набули в кінематографі. телебаченні і фотографії. Також використовуються для установки теодолітів. зорових труб і телескопів.

Студійні телевізійні і кінознімальним штативи колончатого типу називаються П'єдестал [1]. Як правило, п'єдестали оснащуються гідравлічним підйомником телескопічного типу, а в деяких випадках приводом для переміщення по підлозі студії [2]. Легкі телевізійні штативи можуть додатково оснащуватися знімними гумовими колесами [3].

Штативи призначаються для точної фіксації оптичних приладів та знімальних камер щодо статі або іншої поверхні [4]. Деякі типи штативів призначені для зменшення віддачі озброєння або утримання важкого устаткування. Так, деякі типи пересувних кінопроекторів (наприклад, вітчизняний «КН-20») встановлювалися на штатив у вигляді триноги. Треножник дозволяє забезпечити найкращу жорсткість при розкладний конструкції, зручної для транспортування. Незважаючи на різноманіття конструкцій, переважна більшість штативів володіють трьома опорами, що забезпечують найкращу стабільність, однозначно визначаючи положення щодо площини. При цьому опорами можуть бути три окремі «ноги» або три колеса стаціонарного штатива з плоским підставою типу п'єдестал [Прим. 1]. При фотографуванні використання штатива для установки камери, перш за все, дозволяє здійснювати тривалі витримки. недоступні при зйомці з рук [5]. Крім того, при використанні оптики. особливо чутливою до трясці, застосування штатива дозволяє підвищити різкість знімків без додаткової стабілізації. запобігаючи наслідкам тремору у вигляді «розмитістю». Сучасні цифрові технології панорамної фотографії в більшості випадків вимагають зйомки зі штатива з точним переміщенням фотоапарата. забезпечує перекриття сусідніх знімків по горизонталі і вертикалі. Для цього існують спеціальні конструкції панорамних штативних головок, що повертають камеру навколо нодальной точки об'єктива. Це усуває зсув оптичної осі, неминучий при звичайному панорамуванні. Деякі кінознімальним штативні головки також забезпечують поворот камери навколо центра мас.

Під час зйомки рухомого зображення крім фіксації точки зйомки, штатив запобігає неприйнятну на екрані тряску і забезпечує плавне панорамування [Прим. 2]. Деякі типи професійної кінознімальним апаратури або телекамер володіють такою масою, що її використання можливо тільки на штативі, розрахованому на важку камеру. Відповідний клас устаткування так і називається: штативна камера. Тривала зйомка навіть апаратом, придатним для роботи з рук, дуже втомлює і вимагає установки на штатив, що забезпечує, крім усього іншого, точне кадрування. Спеціальні конструкції штативів використовуються для вакуумного кріплення камер до гладких поверхнях, таким як капот і дах автомобіля, скло, кахель і т. Д [6]. Для тих же цілей може використовуватися штатив типу струбцина. придатний тільки для легких камер. Ще один різновид штатива - «горіллапод» - призначена для закріплення камер на різних трубчастих конструкціях і оснащується ногами, що складаються з кульок, з'єднаних кульовими шарнірами [7]. Обрезиненная поверхню елементів, здатних згинатися в будь-яких напрямках, дозволяє закріплювати штатив на багатьох опорах: огорожах, трубах, рамах і т. П.

Крім перерахованих технічних аспектів штатив може використовуватися для зйомки автопортрета або аматорських групових знімків за участю фотографа. В окремих випадках штатив необхідний під час макрозйомки. Штативи також використовуються для установки освітлювального обладнання на знімальному майданчику.

Телескоп, встановлений на штативі в екваторіальному монтуванні

Компактний штатив зі струбциною

Штативи для камер складаються з основи і встановлюється на нього штативної головки. Легкі штативи часто оснащуються головкою незнімної конструкції, тоді як більшість штативів, призначених для професійних цілей, мають змінне голівку. Найпростіші штативи і штативи для освітлювального обладнання взагалі не мають головки.

Підстава найчастіше є класичною триногу з регульованою довжиною ніг або набір нерегульованих треног [8]. У деяких випадках використовуються нерегульовані триноги для зйомки з дуже низьких точок ( «жаби»). Тринога дозволяє регулювати положення камери по висоті і змінювати його нахил. Ноги таких штативів мають дво- або трисекційний телескопічну конструкцію, що дозволяє регулювати її довжину [1]. Кожна нога складається з однієї або декількох металевих труб або профілів, скріплених поперечними кронштейнами. Важкі штативи можуть мати замість триноги телескопічну колону з регульованою висотою. Такі штативи мають лите металеву основу з трьома колесами для пересування. На час зйомки підставу найчастіше фіксується на трьох вбудованих домкратах [8].

Особливу конструкцію мають штативи для підводної зйомки. Від звичайних штативів вони відрізняються відсутністю різьбових та пружних з'єднань, на яких при тривалому перебуванні в морській воді утворюються нарости солі, що призводять до заклинювання [9]. До штативам для освітлювального обладнання пред'являються менш жорсткі вимоги по точності і надійності фіксації, оскільки незначні переміщення освітлювальних приладів не впливають на якість одержуваного зображення. Головна характеристика таких штативів полягає в їх вантажопідйомності і стійкості, в зв'язку з чим вони володіють спрощеною конструкцією з регулюванням тільки по висоті.

Для установки на різні типи поверхні ноги штатива можуть оснащуватися різними наконечниками. У звичайних умовах найкраща стійкість забезпечується при установці на загострені шипи, які не піддаються деформації. Однак, в деяких випадках шипи неприйнятні, оскільки можуть пошкоджувати підлогу або дорогі покриття, а також ковзати. Для запобігання використовуються обгумовані наконечники, як правило, входять в комплектацію, а найчастіше, що надягають поверх шипів [2]. Ноги деяких штативів оснащуються плоскими майданчиками, і можуть бути найбільш універсальною опорою.

Штативи для освітлювального обладнання (стійки)

за вантажопідйомності

Від великої вантажопідйомності штатива залежить і його власна маса. Чим більшу вагу може утримуватися штативом, тим важчим виявляється сам штатив, вимагаючи замість простої перенесення в якості допоміжного обладнання, перевезення спеціальним транспортом.

За матеріалом ніг

Спочатку для виготовлення ніг штативів використовувалася, головним чином, деревина. як найбільш доступний і легкий матеріал [10]. Всі інші частини виготовлялися зі сталі або латуні. найбільш придатних для шарнірних з'єднань і каркаса. В кінці 1980-х років ще можна було зустріти навіть важкі штативи з ногами з цінних порід дерева. З появою матеріалів з більш високою питомою міцністю від дерева стали відмовлятися на користь легких алюмінієвих або магнієвих сплавів, що забезпечують відмінну міцність при невеликій масі. У деяких сучасних штативах використовуються углеволоконние матеріали, що дозволяють істотно полегшити конструкцію [2]. Дешеві штативи для аматорської зйомки часто виготовляють з міцних сортів пластмаси. здешевлюючи конструкцію, яка не розраховану на часте використання і тривалий ресурс.

За принципом фіксації секцій ніг

Ексцентриковий затиск застосовується в переважній більшості сучасних штативів. У професійних штативах виготовляються повністю з металу і мають регулювальний гвинт;
Цанговий затиск. Переваги: оперативність регулювання та простота конструкції. Недоліки: нестійкість і ненадійність з'єднання. Знайшов застосування в недорогих штативах;
З'єднання гвинтом, що проходить через поперечні отвори секцій. Кілька отворів, розташованих в ряд, дозволяють дискретно змінювати висоту секцій. Фіксуючий гвинт кріпиться гайкою-баранчиком. Застосовується в деяких типах студійних штативів. Гідність: міцність з'єднання. Недолік: неоперативність і неможливість плавного зміни розмірів;

За наявністю поперечних розтяжок

Наявність поперечних розтяжок, підвищує жорсткість конструкції. Розтяжки бувають середнього і нижнього розташування [10]. Останні забезпечують найбільшу жорсткість і застосовуються в більшості телевізійних штативів, однак незручні при використанні на сходах або інших східчастих поверхнях. Деякі типи штативів дозволяють змінювати розташування розтяжок з нижнього на середнє. Відсутність поперечних розтяжок вимагає фіксатора або обмежувача відхилення ніг, щоб запобігти їх «роз'їзду», але підвищує зручність для кріплення штатива на нерівних поверхнях.

Кріплення штативних головок
