Налаштування wifi роутера Домолінк

Маршрутизатором або в транскрипції з англійської роутер (Router) називають пристрій, що дозволяє підключати одночасно декілька ПК на один виділений канал. У цій статті ми детально розберемося з поняттями, які відносяться до теми роутерів, а також на конкретному прикладі розберемося, як здійснюється настройка роутера Домолінк.

Опис функцій роутера:

Web-інтерфейс

Автоматичне визначення MDI / MDIX

Для підключення роутера до мережі застосовуються два типи кабелів: звичайний і крос-кабель, який використовується при з'єднання двох комп'ютерів. Відрізняються ці два види кабелів комбінаціями проводів в зарядному. Пристрої, що мають автоматичне визначення MDI / MDIX під час підключення кабелю до роутера здатні самостійно визначити тип кабелю і вибрати відповідний режим роботи.

WAN-інтерфейс

WAN (Wide Area Network) - зовнішній інтерфейс роутера, який використовується для підключення провайдера.

LAN (Local Area Network) - порт роутера, до якого підключають комп'ютер або інший пристрій в локальній мережі.

PPPoE (протокол Point-to-Point Protocol over Ethernet) є найпоширенішим методом аутентифікації. Для того, щоб користувач зміг підключитися, використовуючи даний протокол, від нього вимагається вказати логін і пароль. Подібний метод не вимагає великих знань від користувача, йому достатньо знати кілька параметрів.

сервер DHCP

Міжмережевий екран

Основним призначенням брандмауера (Firewall, файрвол, брандмауер) є фільтрація трафіку між зовнішніми і внутрішніми сегментами мережі відповідно до певних правил. Наприклад, можна виставити заборону на підключення до конкретного порту, через який можливий злом системи.

Тепер, після невеликого теоретичного відступу перейдемо до практичної частини нашої статті і розглянемо на прикладі DSL-2500U розглянемо, як налаштувати wifi роутер Домолінк.

Налаштування роутера DSL-2500U для Домолінк

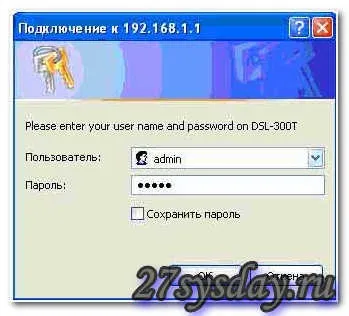

• Якщо дані були введені вірно, перед вами відкриється вікно такого виду:

Далі можемо починати налаштовувати Домолінк роутер wifi.

• На сторінці Home необхідно натиснути кнопку "WAN". Далі для того, щоб створити нове з'єднання на сторінці WAN необхідно натиснути кнопку "Add".

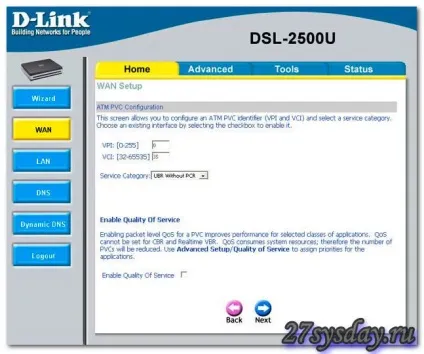

• У вікні слід вказати параметри VPI і VCI (0 і 35 відповідно) і натиснути кнопку "NEXT".

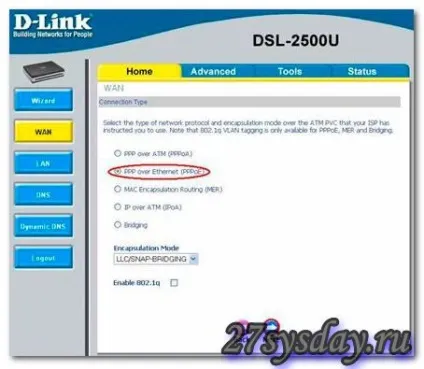

• У наступному вікні потрібно вибрати варіант «PPP over Ethernet (PPPoE)» і знову натиснути кнопку "NEXT".

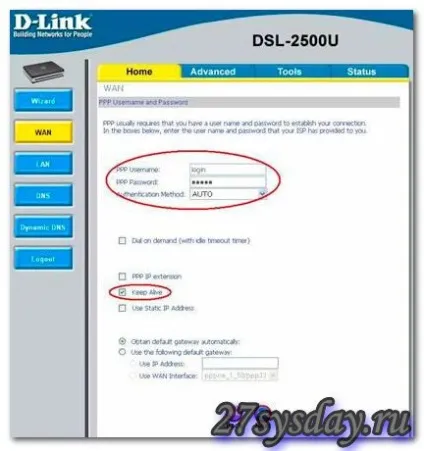

• Далі в новому вікні в полі «PPP Username» і поле «PPP Password» потрібно вказати логін і пароль, які вам видав Ваш провайдер, поставити галочку «Keep Alive» і в черговий раз натиснути кнопку "NEXT".

Вказуємо логін і пароль для входу в інтернет

• У наступному вікні слід залишити всі налаштування за замовчуванням і натиснути кнопку "NEXT".

• На наступній сторінці натискаємо кнопку "Apply".
• Після того, як ви натиснули кнопку "Apply", браузер вас перемістить знову на сторінку "Home> WAN", на якій перед вами буде відображатися створене PPPoE підключення. Вам слід натиснути кнопку "Finish", щоб всі параметри вступили в силу після перезавантаження роутера.
• Після того, як пристрій виконає перезавантаження, вам слід перейти на сторінку Status. На цій сторінці повинні відображатися наступні параметри: Line Rate Upstream / Downstream.

Переходимо на сторінку Status

Ці параметри свідчать про те, що вай фай роутер Домолінк успішно підключився до провайдера (ADSL підключення встановлено). На цьому настройка роутера успішна завершена.
