Шим регулятор потужності схема, вироби для авто

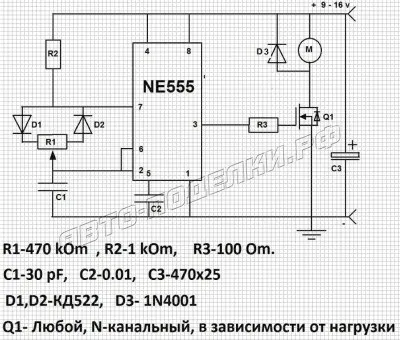

Регулятор потужності - ШІМ, є невід'ємною частиною блоку живлення будь-якого виду. Схема, яка представлена нижче, дає можливість регулювати напругу всього блоку від одного Вольта до граничної точки.
Однак прикордонне напруга не повинна перевищувати максимально допустимого значення для даного блоку живлення.
Використовувати подібний регулятор можна в зарядному пристрої імпульсного типу, який стоїть в автомобільних акумуляторах. Схема дозволяє управляти широким діапазоном потужних навантажень, її можна використовувати для процесу регулювання обертів двигуна електричного типу, а також як засіб для регулювання яскравості автомобільних фар, що мають галогенні або світлодіодні лампи.
Область застосування регулятора залежить від потреб, які є у вас і вашої фантазії, що робить діапазон його застосування досить широким.

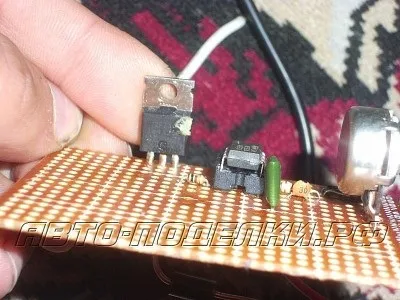

Якщо планується підключення навантажень малої потужності, то можна польовий транзистор використовувати біполярного типу, вибір його не критичний. Однак, якщо планується управління навантаженнями великої потужності, то необхідно провести заміну транзистора на той, який має велику потужність. Незважаючи на це підібрати транзистор досить просто, так як їх вибір широкий.
Змінний резистор дозволяє регулювати значення напруга вже на виході схеми. Його номінал може бути різний, варіюється від 100кОм до п'яти-восьми мОм. Треба розглянути різні варіанти, щоб підібрати оптимальний резистор.
Використовувати регулятор, схема якого представлена вище, не варто у випадках, коли блок живлення представлений в однотактному вигляді. У випадку з подібними блоками буде відбуватися зміни напруги в разі торкання резистора змінного типу. Дане відхилення може варіювати до семи Вольт.

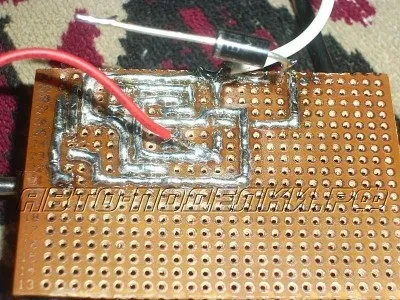

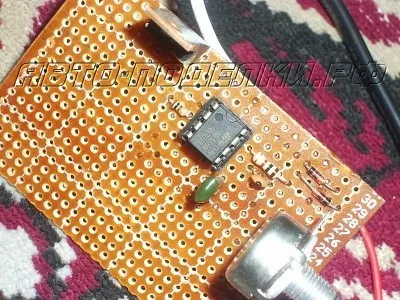

Для того щоб монтаж було зручніше проводити, таймер 555 встановлюють на спеціальну панель, щоб в разі виходу з ладу, його було просто замінити за короткий проміжок часу.
Схема проста у використанні, не вимагає доопрацювань і настройки. Такий блок можна поєднувати з джерелом живлення будь-якого типу. Можна регулювати яскравість низьковольтного нічника, світлодіодної матриці та іншого.
