Шиберная засувка для димоходу - види покрокова інструкція

Більшість власників заміських будинків і дач воліють самостійно облаштовувати систему опалення шляхом зведення камінів і печей. Це, безумовно, вимагає наявності певного досвіду, знань і розуміння технології возведенія.Однім з необхідних елементів для печі, що забезпечують її ефективну експлуатацію, є шиберная засувка для димоходу.

Сьогодні стильний камін або ексклюзивна піч вже не є предметом розкоші і при бажанні її можна звести самостійно. У цій статті ми детально розповімо, що з себе представляє шиберная засувка для димоходу, її основне призначення і особливості установки.

Призначення і характеристики

Цей пристрій дозволяє контролювати і регулювати тягу в систему відводу диму. У перекладі з німецької мови,

шибер ( «schieber) означає деталь, яка виконана з певного металу.

Хороша тяга - це одна з ключових умов для нормальної експлуатації паливної системи. При гарній тязі, паливо практично повністю згоряє, забезпечуючи ефективний і економічний процес обігріву. Якщо ж тяга погана, то може статися задимлення приміщення і пожежне загоряння.

Для виключення цих небезпечних і неприємних моментів, в системі димовідведення та встановлюється шиберная заслінка. Вона запобігає поділ газових бульбашок, які не повинні піддаватися поділу.

Шиберна заслінка рекомендується встановлювати при опаленні газом, вугіллям, твердим паливом.

Основні функції

Будучи основним регулятором тяги всередині димоходу, шибер регулює горіння палива. Для зменшення тяги і зниження інтенсивності полум'я в топці, досить прикрити шиберні засувки. Для збільшення тяги, навпаки, необхідно її відкрити.

По суті справи, шибер - це звичайна металева пластина, що дозволяє регулювати тягу.

Її можна встановлювати як в системах одне стінних котлів, так і в двостінних.

Якщо камін з піччю не експлуатуються, то в цей період засувка шибера повинна знаходитися в закритому положенні.

Як правило, засувку встановлюють на початковому відрізку димоходу (на першому метрі), так як саме ця ділянка залишається утепленим.

А ось на ділянку добре утепленій димохідної труби, навпаки, не рекомендується встановлювати засувку. Особливо якщо мова йде про двоконтурних трубах. При розширенні металу внутрішньої і зовнішньої труби, шиберні заслінку може заклинити.

Отже, основними завданнями шиберной засувки є:

Функція регулятора тяги в димоході.
Часткове перекриття перетину димохідного каналу.
Регулятор інтенсивності горіння полум'я в топці.

Увага! Якщо горіння в топці здійснюється при подачі припливного повітря, шиберная засувка на димар не встановлюється.

У більшості випадків, шибер виготовляється з нержавіючої сталі товщиною не більше 1 мм. Така деталь здатна витримувати температуру до 900 0 С, відрізняється стійкістю до корозії і низьким коефіцієнтом термічного розширення.

Для того щоб максимально забезпечити просту експлуатацію димоходу і гарне очищення від сажі, поверхня заслінки повинна бути полірованої.

Стикування швів виконують методом вальцювання.

Стандартний шибер перекриває до 85% димоходу, що є оптимальним показником для ефективного виведення продуктів горіння.

Основні види шиберной засувки

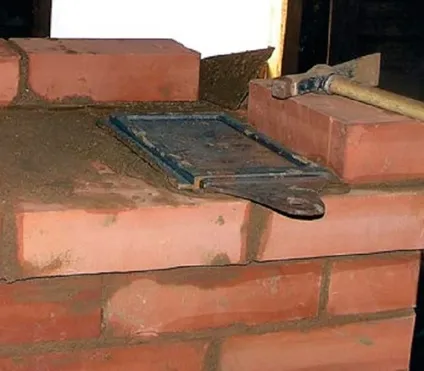

Горизонтальний висувною шибер.

Горизонтальний висувною шибер

Пластина знаходиться всередині шибера висувається, за рахунок чого відбувається регулювання площі перетину димоходу. Зазвичай такий варіант засувки використовують для установки в цегляних димоходах. Часто на поверхні пластини виконують невеликі отвори для того, щоб навіть в закритому положенні шибера, він не перекривав на 100% димовий канал. Це відповідає протипожежним нормам безпеки. Перевагою даного виду пристрою є простота монтажу.

Поворотний шибер. Його ще називають «дроссельская заслінка»,

Шиберная засувка для димоходу

яка представляє металеву пластину, закріплену на поворотній осі. Ось, в свою чергу, кріпиться всередині патрубка димаря. Цей пристрій має знімний обертальний диск, але при тривалій експлуатації він може стати непридатним для використання. Втім, схема поворотного механізму дозволяє його ремонтувати і замінювати своїми руками. Перевагою даного виду пристрою є простота експлуатації. Даний вид шибера не вимагає постійного контролю з боку власника будинку.

Через складність конструкції своїми руками, поворотний механізм рідше використовується при кладці каміна або печі.

Шиберная конструкція необхідна для дров'яних печей і опалювальних пристроїв, що працюють на будь-якому твердому паливі.

Що ж стосується газових котлів та котлів рідким паливом, то тут шибер, скоріше виконує роль захисту димоходу від попадання атмосферних опадів.

Тому для газового котла найбільш практичним рішенням буде монтаж саме поворотного механізму. Температура вихідних газів менш низька, ніж при роботі твердого палива, тому експлуатація такого механізму буде найбільш зручною.

Засувка на утепленому димоході

А ось від установки поворотного механізму в лазні краще відмовитися. Справа в тому, що вона частково буде пропускати пар в закритому вигляді. А у відкритому вигляді такий механізм важко чистити.

Виконаний з нержавіючої сталі, шиберний механізм повністю не забезпечить перекриття димоходу, але при цьому виключить можливість виривання язиків полум'я через зольник в приміщення.

Існує три варіанти установки шибера.

Установка заслінки в камінній топці. Для цього шибер монтують на відстані 1 метра від опалювального пристрою, що забезпечує просту експлуатацію.
Варіант «труба в трубу» передбачає об'єднання шибера з іншими елементами опалювальної конструкції без додатково використання кріплення.
Установка шиберной засувки у вентиляційній трубі. Але такий варіант зазвичай використовується з метою захисту двигуна вентилятора від перегріву під час його роботи.

Купуючи готові димоходи, комплект, швидше за все, буде оснащений шиберной засувкою, яку просто необхідно встановити відповідно до інструкції.

Але навіть, якщо готовий комплект йде без цього елемента, шибер легко можна зробити своїми руками, вибравши найбільш оптимальний для себе варіант механізму.

Виготовлення своїми руками

Варіант 1. Виготовлення поворотного шибера з нержавійки

Ми пропонуємо докладну інструкцію виготовлення заслінки вже при готовому пічному опаленні, коли конструкція виконана, але механізм шибера був не передбачений.

Для виготовлення і установки шибера своїми руками вам знадобляться наступні матеріали:

болгарка, відрізний, шліфувальний абразивний круг;
дриль;
мітчик;
масло для змащення мітчика при нарізці різьблення;
молоток;
лещата;
плоскогубці;
зварювання;
керн;
електроди для нержавіючої сталі;
циркуль;
рулетка;
маркер перманентний.

З матеріалів слід відразу підготувати:

лист нержавіючої сталі товщиною 1.5 -2 мм.
трубку нержавійку з внутрішнім діаметром 6 мм;
2 болта 8мм,
цвях (або металевий прут).

Коли всі інструменти і матеріали підготовлені, можна приступати до виконання робіт.

Виміряйте внутрішній діаметр труби і відзначте його на аркуші нержавіючої сталі за допомогою циркуля.

Тепер за допомогою болгарки виріжте коло по виконаної розмітці.

Приміряємо вирізану заслінку, при необхідності допрацьовуємо шліфувальним кругом до тих пір, поки вона чітко не буде входити в трубу.

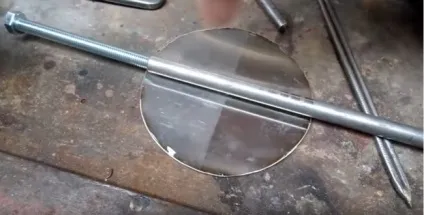

Візьміть підготовлену трубку з нержавіючої сталі і прикладіть до готового колі. Відміряйте маркером за розміром заслінки. Робимо її менше внутрішнього діаметра на 3 мм з кожного боку.

Відрізаємо трубу болгаркою з відрізним кругом.

Рассверливаем внутрішній отвір в трубці 6,8 мм для нарізки різьблення. При свердлінні необхідно періодично змащувати машинним маслом внутрішню поверхню трубки.

Нарізаємо з двох сторін трубки метчиком різьблення 8 мм, не забуваючи змащувати в процесі мітчик. Для видалення нарізається стружки, необхідно через кожні пів обороту мітчика по різьбі, робити підлогу обороту повернення.

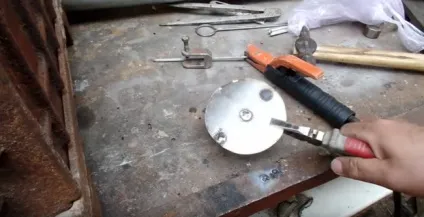

Тепер необхідно виконати три отвори в заслінці. Відразу за допомогою маркера поставте мітки.

Затисніть в струбцине трубку і заслінку і приварити трубку до заслінки через ці отвори (зварні заклепки). Зварювання починаємо виробляти з центрального отвору, потім звільняємо будь-яку одну струбцину і приварюють в місце, що звільнилося отвір.

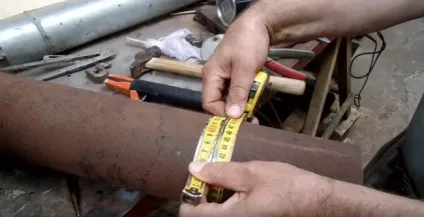

Робимо розмітку майбутніх отворів на димарі. Для того щоб чітко збіглася вісь отворів, оберніть трубу рулеткою і відміряйте центру по горизонталі і вертикалі. Свердлимо.

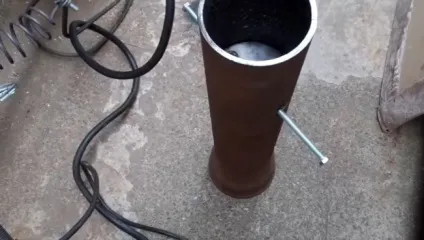

Збираємо заслінку в трубку.

Робимо шаблон для фіксатора заслінки.

Переносимо розмітку на металевий лист. Можна використовувати циркуль.

Відзначаємо середину для отворів фіксатора, вирізаємо і свердлимо по розмітці.

Приварюють до труби.

Варіант 2. Виготовлення горизонтального висувного шибера з нержавійки

Для цього варіанту необхідно придбати вже готову заводську шиберні засувки з нержавійки. Конструкція являє рамку, усередині якої рухається механізм.

Викладіть 2 ряди печі або каміна згідно використовуваній схемі порядовки.

горизонтальний висувною шибер

На ряду, де буде встановлюватися засувка, вирізаємо в цеглі пази. Це невеликі борозенки, в які буде входити металевий елемент. Найкраще для цих робіт використовувати кутову шліфувальну машину з колом. Але якщо немає такого професійного інструменту, то можна обійтися і напилком.

Встановлюється заслінка.

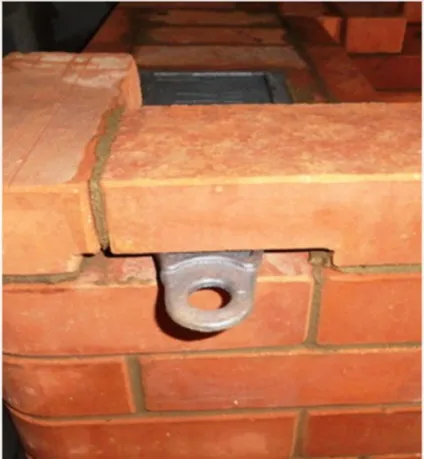

У бічному цеглі необхідно вирізати поглиблення під хід ручки заслінки, адже її в процесі експлуатації необхідно буде очищати від сажі.

Перекриваємо шибер рядом цеглин

Укладається наступний ряд цегли і добре закладаються всі утворилися зазори.

Як бачите, виготовлення шибера не вимагає багато часу і великого досвіду. Разом з тим, це дуже важлива деталь, яка дозволить істотно підвищити ефективність роботи котла або каміна.
