Автомобіль ВАЗ 2170 має вбудований в приладову панель штатний бортовий комп'ютер. але його функціонал настільки мізерний, що власники Пріор, змушені встановлювати додатковий маршрутний комп'ютер. який би міг в повному обсязі інформувати водія про всі несправності, в роботі двигуна і інших електронних елементах авто для своєчасного ремонту свого ВАЗа.

В даному матеріалі мова піде про встановлення бортового комп'ютера ШТАТ Матрикс

Технічні особливості БК ШТАТ Матрикс

Бортовий комп'ютер ШТАТ Матрикс має розширені температурні діапазони, що дуже важливо при експлуатації автомобіля при дуже низьких або дуже високих температурах.

Виходи ДСА та СРТ дозволяють робити зчитування пробігу та витрат палива без підключення К-лінії.

ШТАТ Матрикс має більш інформативний дисплей і розширений перелік функцій

Інструкція по установці БК ШТАТ Матрикс на Пріору

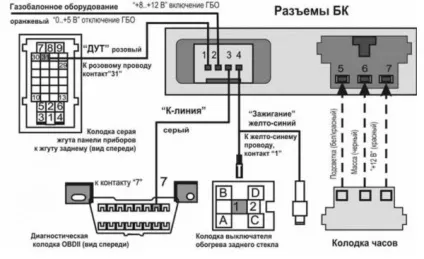

Перш ніж приступити до установки бортового комп'ютера ви повинні уважно вивчити представлену схему підключення до бортової мережі автомобіля.

Вимкніть живлення акумуляторної батареї знявши провід МАСА
Зніміть кришку запобіжників
Відключіть і демонтуйте передню консоль
Вимкніть і вийміть годинник автомобіля
Зняття захисної плівки з скотча з задньої поверхні БК
Знежирте місце на панелі приладів, куди плануєте прикріпити БК
Встановіть бортовий комп'ютер ШТАТ Матрикс в посадочне місце годин

Підключення БК ШТАТ Матрикс

Підключіть 4-х контактну колодку дроти джгута БК до встановленого БК. Роз'єм колодки годин приєднайте до відповідного роз'єму на БК (позиція 2 рис 7)
Вийміть кнопку вмикача обігріву заднього скла
Від'єднайте колодку вимикача обігріву заднього скла і зробіть підключення згідно рис 8.
До контакту "1" колодки вимикача обігріву заднього скла підходить жовто-синій провід (заводський). Вийміть цей контакт з колодки, вставте на його місце контакт з жовто-синім проводом (запалювання) з джгута БК, а вийнятий контакт з'єднайте з одиночним роз'ємом на жовто-синьому дроті в джгуті
Знайдіть зліва від рульової колонки під панеллю приладів над монтажним блоком (закритий кришкою блоку запобіжників) сіру 33-х контактну колодку джгута панелі приладів до джгута заднього.
Зніміть частина ізоляції (приблизно 5 - 7 мм) з рожевого дроти (поз.2, рис.9), відповідного до 31-му контакту сірої 33-х контактної колодки джгута панелі приладів до джгута заднього.
З'єднайте рожевий дріт (датчик рівня палива) з джгута БК з рожевим проводом в місці зняття ізоляції.
Ретельно заізоліруйте отримане з'єднання.
Простягніть сірий провід К-лінії з джгута до діагностичної колодки (поз.1, рис.10), (знаходиться всередині речового ящика зліва і підключіть його до діагностичної колодки згідно зі схемою підключення

Підключення БК ШТАТ Матрикс
