Щоглу піднімаємо без праці!

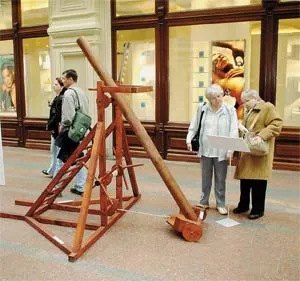

Модель підйомника для установки стовпів і колон, виготовлена ​​по малюнку Леонардо да Вінчі.

Мал. 1. За допомогою такої нехитрої конструкції можна підняти у вертикальне положення навіть важку довгу щоглу. Шматок труби на горизонтальній перекладині повинен вільно обертатися, щоб щогла легко котилася по ньому.

Мал. 2а. Для підйому зачепите трос лебідки за комель щогли.

Мал. 2б. Перед тим як зіштовхнути щоглу в заздалегідь приготовлену яму, не забудьте відчепити трос лебідки.

Чи доводилося вам коли-небудь ставити телевізійну антену на дачі? Чим вище буде щогла, тим краще, ну вже метрів десять повинно бути всяко. Таку операцію цілком під силу провести хлопчакам 13-14 років, але все ж без допомоги дорослих не обійтися. Коли щогла встане майже вертикально, її доведеться підстрахувати з боків, і тут може знадобитися чоловіча сила, адже дерев'яна жердина такої висоти і діаметром в комле (комель - нижня частина стовбура дерева) близько 15 см важить майже 60 кг. Підняти її в вертикальне положення - завдання не з простих. Втім, існує кілька способів установки таких щогл, що не вимагають великої фізичної сили. Один з них придумав найбільший інженер всіх часів, геніальний італійський живописець і архітектор Леонардо да Вінчі.

В ідеальному варіанті для установки щогли знадобиться невелика ручна лебідка, але можна обійтися і без неї. Спочатку в наміченому для розміщення антени місці викопайте яму, найкраще за допомогою великого садового бура. Потім поруч з ямою встановіть зображену на малюнку конструкцію. Зробити її нескладно.

Для виготовлення підйомника (назвемо так для стислості механізм Леонардо) знадобляться кілька дощок, металевий стрижень і відповідного діаметру труба. Розміри основи підйомника залежать від довжини і маси щогли: чим вона довша і важча, тим площу опори повинна бути більше. Для щогли довжиною 13 м ми зробимо опору розміром 3x1,5 м в плані. Нам знадобляться дві дошки товщиною 30-40 мм, шириною 200-250 мм, довжиною по 3 м, з'єднані по краях поперечиною. Зверху на них встановлюємо дві півтораметрові вертикальні стійки з таких же дощок і фіксуємо їх підкосами (рис. 1). Для подкосов підійдуть бруски або неширокі дошки. На вертикальних стійках закріплюємо горизонтально металевий стрижень з надітим на нього відрізком труби. В принципі, підйомник готовий. Для полегшення роботи на «задній» стороні підйомника можна закріпити лебідку. У Леонардо лебідка кріпилася безпосередньо на стійках, але нам здалося, що для «дачного» підйомника це важкувато.

Тепер приступаємо до підйому. Зверніть увагу, що підготовлена ​​для установки щогли яма повинна виявитися між стійками і трохи попереду них. Верхній кінець щогли кладемо на поперечину підйомника, а за комель зачіпляються трос лебідки (рис. 2а) і починаємо тягнути. (Втім, якщо щогла не надто важка, то можна і не користуватися лебідкою, а просто, взявшись за комель, підштовхнути його до основи підйомника.) Чим ближче комель до основи, тим вище піднімається верхній кінець щогли. Коли до краю залишаться лічені сантиметри, відчепите трос і зіткнуся стовп в яму (рис. 2б). Після цього потрібно вирівняти щоглу по вертикалі, закріпити її додатковими розтяжками і забетонувати або засипати яму.
