Що таке триод пристрій і принцип дії тріода
При розгляді двоелектродної лампи було встановлено, що струм в її анодному ланцюзі залежить від електричного поля поблизу катода і управляти величиною анодного струму можна зміною або анодного напруги, або напруги (струму) напруження катода. Причому для невеликих змін анодного струму необхідно в широких межах змінювати напругу на аноді або витрачати більше потужності на загострення катода.
Що таке триод?
Трьохелектродна лампа (тріод) є приладом, в якому можна управляти струмом анода за допомогою невеликих напруг. подаються на керуючу сітку. У сучасних триодов відстань між сіткою і катодом одно 30-60 мкм. Так як сітка С (рис. 1, а) розташована до катода К значно ближче, ніж анод А, її вплив на струм анода у багато разів більше, ніж вплив анода. Таким чином, невеликі зміни сіткової напруги можуть сильно змінювати сітковий струм.
Для простоти міркувань скористаємося плоскою конструкцією тріода (мал. 1, б). Припустимо, при відсутності струму в лампі потенціал сітки дорівнює -8 В (крива 1 на рис. 1, в, г). Щоб підвищити потенціал сітки до -5 В, необхідна напруга на аноді збільшити, наприклад на 100 В (крива 2). Щоб ще більше збільшити струм в лампі, потрібно потенціал анода збільшити ще, наприклад, на 100 В, т. Е. До значення 200 В (крива 3). Тоді потенціал сітки буде -2 В. І, навпаки, досить повідомити потенціал сітці -2 В, щоб вже при Uа = 100 В отримати струм такої ж величини, як і в діоді при Uа = 200 В.
В даному випадку поле поблизу катода однакове, а зміна потенціалу сітки на 3 В викликає така ж зміна анодного струму, як зміна напруги на аноді на 100 В, т. Е. Керуюча сітка в даному прикладі впливає на струм анода в 33 рази сильніше, ніж анод. З точки зору найкращого посилення потенціал сітки повинен бути негативним, так як в цьому випадку майже всі електрони. випромінюються катодом, досягають анода, а сітковий струм дорівнює нулю. Сіткові і анодні характеристики виражаються залежностями анодного струму від напруги на сітці і на аноді відповідно.

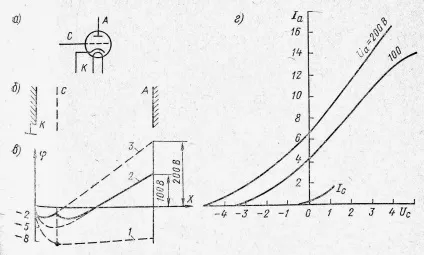

Мал. 1. трьохелектродну лампа
З сіткових і анодних характеристик можна визначити три основних параметри тріода:
звана крутизною лампи, показує, на скільки міліампер збільшується струм лампи при збільшенні напруги на сітці на 1 В;
визначається відношенням зміни анодної напруги до зміни анодного струму;
- статичний коефіцієнт посилення
показує, на скільки вольт потрібно збільшити анодна напруга при зміні сіткової напруги на ΔUc = - 1 В, щоб анодний струм залишився незмінним.
Всі три параметра лампи пов'язані рівнянням
У сучасних триодов: S = l, 25-6 мА / В; Ri = 1-70 кОм; μ = 2-100.
Підсилювач на тріоді
Схема найпростішого підсилювача на тріоді і його характеристики представлені на рис. 2, а, б. Для зменшення впливу сіткового струму від батареї подається постійний зсув Ес.
Мал. 2. Підсилювач на тріоді
Зазвичай напруга анодного живлення 200-300 В. Опір анодного навантаження вибирають із співвідношення
Опір Rc витоку сітки, зазвичай рівне 0,5-1 мОм, служить для того, щоб електрони, що потрапили на сітку, стікали на катод.
При підведенні позитивного сигналу Uвх на сітку сіткове напруга зростає, негативне поле сітки зменшується, а число електронів, що потрапляють на анод, і анодний струм збільшуються. При правильному виборі анодного навантаження Ra вихідна напруга U вих = ΔIа R а значно більше вхідного. величина
Трьохелектродні лампи застосовують для посилення струму, потужності, напруги і для генерування електричних коливань в різних схемах автоматики. Маркують тріоди літерою С, подвійні тріоди - буквою Н (наприклад, 6С19П, 6Н7 і т. Д.). Тріодь притаманні недоліки, які усунуті в чотириелектродні лампах (тетродах) і пятіелектродная (пентодах).
