Що таке стабілітрон, для чого застосовується, який принцип роботи

Напівпровідниковий стабілітрон. на мові фахівців - діод Зенера - площинний кремнієвий напівпровідниковий діод. Як він працює - під дією прикладеного зворотної напруги (при зворотному зміщенні) в стабілітроні відбувається режимі пробою.

Як пояснити режим пробою дохідливо. Напівпровідник як матеріал, який застосовується для виготовлення стабилитронов, за своїми фізичними властивостями розташований між діелектриком і провідником і в залежності від свого стану може володіти, як властивостями діелектрика (коли зв'язку електронів стійкі і вони не можуть переносити заряд), так і властивостями провідника (коли електрони вільно переміщаються в провіднику і переносять заряд). Трохи криво написав, але думаю, зрозуміло. Ось я і розумію цей процес пробою, як зміна властивостей напівпровідника від діелектрика до провідника. Відбувається лавиноподібне генерування електронів - носіїв заряду в напівпровіднику стабилитрона, тобто різко збільшується кількість вільних електронів. У цей момент пробою різко зростає протікання струму через стабілітрон. а його диференціальне опір в Омах різко зменшується до значимо маленької величини. У режимі пробою напруга на стабілітроні, згідно характеристик, утримується з досить хорошою точністю в великому робочому діапазоні зворотних струмів. До настання моменту пробою опір стабілітрона дуже великий і через нього протікають незначно малі струми витоку.

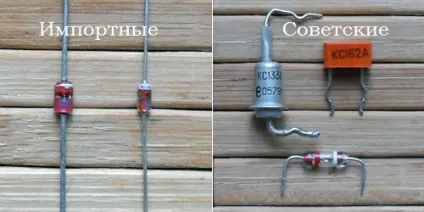

Схематично стабілітрон вдає із себе двухполюсник, напівпровідниковий прилад з двома висновками. перший висновок - катод (К) і другий висновок - анод (А).

Малопотужні стабілітрони виготовляються з чистого монокристалічного кремнію по планарной технології, а потужні або силові стабілітрони виготовляються по планарной або дифузійно-Сплавний технології.

Напівпровідникові стабілітрони призначені для стабілізації напруги.

Пристрої зі стабілітронами використовуються практично у всіх радіотехнічних пристроях у всіх галузях промисловості, в основному, в схемах стабілізації напруги.
