Що таке solidcam imachining
SolidCAM iMachining ™ - це інтелектуальне програмне забезпечення для високошвидкісної обробки, призначене для створення швидких і безпечних програм обробки деталей на верстатах з ЧПУ. Під словом «швидко» в даному випадку розуміється «значно швидше, ніж можна отримати при традиційних методах обробки». Слово «безпечно» в даному випадку означає «без надмірного зносу верстата, без ризику поломки інструменту, але зі збільшенням терміну його служби».

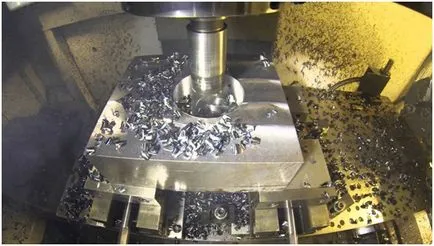

Застосування iMachining збільшує обсяг видаляється матеріалу
Технологія iMachining, розроблена компанією SolidCAM, базується на концепції підвищення продуктивності (обсяг видаляється матеріалу в одиницю часу) за рахунок ефективного використання ріжучої довжини інструменту і мощностного ресурсу верстата. Розрахунок траєкторії iMachining включає в першу чергу дані про оброблюваному матеріалі - значення межі міцності на розтяг. Друга складова - характеристики верстата. Користувач вводить значення максимальних обертів шпинделя, максимальної подачі, максимальної потужності і ін.

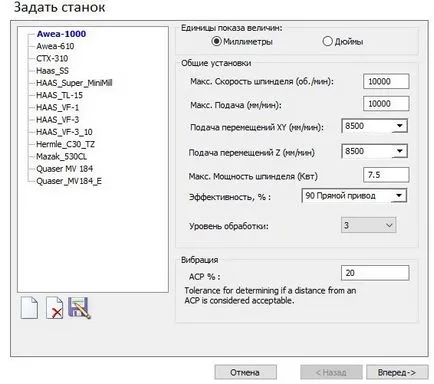

Діалогове вікно для введення характеристик обладнання
Третя частина даних для коректного розрахунку - це топологія інструменту. Крім стандартних значень, у відповідному вікні вводиться кількість стружкових канавок і кут спіралі, під яким розташовуються стружкові канавки. Останній вкрай важливий, т. К. Зміна цього кута впливає на стан осьових точок контакту і притискне зусилля інструменту. Самі по собі осьові точки контакту не визначаються користувачем. Цей параметр (АСР) обчислюється і відображається для кожної розраховується траєкторії. Він показує кількість точок контакту між інструментом і вертикальною стінкою, яку цей інструмент обробляє, уздовж вертикальної лінії. За значенням АСР визначають ймовірність появи вібрацій.
Схематичне відображення поняття точок контакту
Далі система, проводить розрахунок значень швидкості подачі, частоти обертання шпинделя, осьової глибини різу, кута різу і товщини (недеформованою) стружки. Функціональна і візуальна частина SolidCAM, в якій відбуваються вищеописані процеси, називається Майстер технологій.
Майстер технології iMachining такжепозволяет користувачеві вибрати рівень агресивності обробки, який найкращим чином відповідає конкретному верстата, виробничих умов і вимог (якість, графік, вартість інструменту).
Ще одна критично важлива функція майстра - динамічна оптимізація швидкості подачі з метою компенсації динамічних змін кута різання, які неминучі при русі по генеруються при iMachining спеціальним односпрямованим траєкторіях руху інструменту. Завдяки такій оптимізації вдається забезпечити сталість навантаження на інструмент і підвищити термін його служби.
Під «спеціальними» траєкторіями iMachining маються на увазі гладкі, щодо пов'язані траєкторії руху інструменту, які, поряд з особливими умовами обробки, при яких механічні та теплові впливи на інструмент виявляються постійними і утворюється тонка стружка, забезпечують підвищені швидкість і глибину різання (до 4 діаметрів). Формуються модулем iMachining траєкторії руху інструменту представляє собою поліморфні спіралі, які або виходять від якоїсь центральної точки оточеного стінами простору і поступово приймають форму контуру цих стінок, або, навпаки, сходяться від зовнішнього контуру відкритої ділянки до якоїсь центральної точці або внутрішньому контуру піднесення. Завдяки цьому модуль iMachining дозволяє обробляти ділянки довільної форми за допомогою однієї безперервної спіралі.

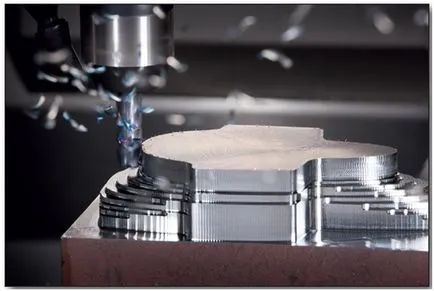

Застосування iMachining збільшує обсяг видаляється матеріалу
