Що таке шар в автокад
Дуже часто в системі AutoCAD необхідно поміняти колір об'єкта, товщину і тип ліній. Правда, постійно міняти параметри лінії при кресленні то одного об'єкта, то іншого - не продуктивне заняття.
Для зручності і ефективності роботи в системі AutoCAD передбачено використання так званих шарів. Тому, давайте більш детально розберемо, що таке шар в пакеті AutoCAD і для чого він потрібен.

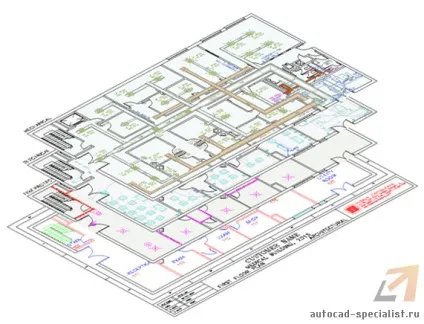

Кожен шар в AutoCAD являє собою прозорий аркуш паперу, на якому накреслені певні об'єкти, наприклад, тільки зовнішні або внутрішні несучі стіни, перегородки, вікна і т.д.
При накладенні шарів один на одного і виходить остаточний креслення. Причому ви можете створити необхідну кількість шарів.
① Кожному шару в AutoCAD можна задавати своє персональне ім'я.
② Для кожного шару можна встановити свій колір, тип і товщину лінії.
③ Кожен з шарів можна зробити видимим або невидимим.
④ Для кожного шару можна встановити свої параметри друку.
Таким чином, робота з шарами в Автокаде дає масу переваг. Тобто ви можете групувати об'єкти одного типу на окремих шарах.
Також кожному шару можете призначати свої параметри креслення (тип, колір і товщину ліній), які будуть використовуватися автоматично при виборі шару.
Ви можете миттєво змінювати креслення. Наприклад, зробивши шар з перегородками невидимим.

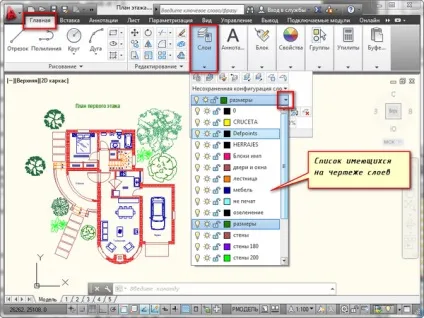

Список наявних на кресленні шарів доступний на вкладці "Головна" в групі "Шари".
Що таке нульовий шар в Автокаде?
За замовчуванням для нових креслень створюється нульовий шар в Автокаде (шар AutoCAD "0"). Він призначений для того, щоб кожен проект містив як мінімум один шар. Шар "0" не можна видалити. Також його не вийде перейменувати.
Всі інші верстви в Автокаде Ви створюєте і налаштовуєте самі.
Як показує практика на нульовому шарі зручно створювати блоки AutoCAD. Це пов'язано з деякою особливістю очищення креслення після блоків.
Для чого потрібен шар defpoints в Автокаде?
Defpoints - це службовий шар AutoCAD, який з'являється автоматично в кресленні при додаванні хоча б одного розміру. Цей шар відповідає за ручки прив'язки розмірів до об'єктів Автокада. Цей шар не можна ні видалити, ні перейменувати. Тому при роботі в програмі не звертайте на нього ніяке увагу.
Як користуватися шарами в Автокаде?

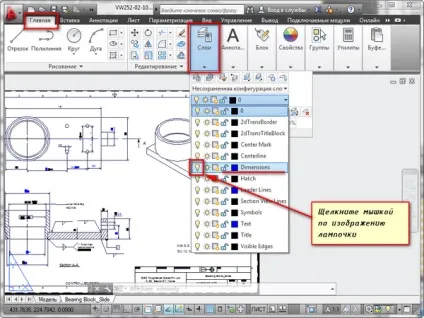

Я відкрию креслення "VW252-02-1000.dwg".

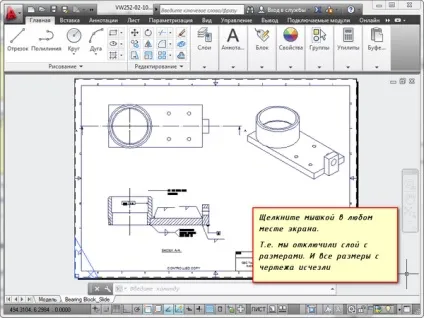

Тепер клацніть мишкою в будь-якому місці робочого простору за межами списку шарів. Що змінилося?
З креслення зникли всі розміри. Тобто ми зараз просто відключили шар з розмірами.
Тепер знову розкрийте список шарів і ще раз клацніть по лампочці. І перейдіть в робочий простір. Шар з розмірами стане видимим. Це невеликий приклад, як користуватися шарами в Автокаде.
