Навіщо потрібні УЗО і дифавтомати

Спеціально для захисту людини від ураження струмом, а також для протипожежного захисту розроблені пристрої. реагують на витік навіть малих струмів - УЗО і дифавтомати.

Як виконати захист від ураження струмом

Первинним заходом щодо захисту людини від електротравми є підключення корпусів електроприладів до контуру заземлення. При пошкодженні ізоляції в електроприладі відбувається коротке замикання на корпус, яке відключається автоматом за дуже малий проміжок часу, тому людина не встигне отримати електротравму.

Однак пошкодження ізоляції може виникнути і в електропроводці, наприклад, внаслідок механічного пошкодження або її природного старіння. Також варто мати на увазі, що до 21 століття вУкаіни однофазную проводку робили двухпроводной, тому корпусу електроприладів можуть бути не заземлені.

Малюнок 1 - Поразка струмом через відсутність АВДТ

У такій ситуації захист від ураження струмом можуть забезпечити автомати, що реагують на диференційний струм - автоматичні вимикачі диференціального струму (АВДТ). АВДТ - це пристрій диференціального захисту, призначене для захисту людини від ураження електричним струмом, а також майна від пожежі.

Споживачам вони відомі як УЗО (пристрій захисного відключення), ВДТ (вимикач диференціального струму) і діфавтомат. При цьому прийнято, що УЗО і ВДТ не має вбудованої захисту від перевантаження, а у дифавтомати вона вбудована.

Трансформатор струму, встановлений в АВДТ, вимірює струм, що проходить через пристрій, і передає вимірювання на диференціальне реле або електронну плату (в залежності від конструктивного виконання пристрою). Якщо вхідний і вихідний струми рівні, то ізоляція електропроводки справна.

Якщо ж відбувається витік струму, тобто струм знаходить дорогу в обхід АВДТ, наприклад, через людини в землю, що СМЕРТЕЛЬНО небезпечно, то апарат моментально відключається (Рис.2). Таким чином виключається можливість смертельного випадку при ураженні електричним струмом, особливо якщо виконано правильне заземлення корпусу електроприладів.

Малюнок 2 - Принцип роботи АВДТ

Людина на малюнку 2 через відсутність захисного провідника в електропроводці старого типу може отримати удар струмом, але, при наявності АВДТ, пошкоджену ділянку буде швидко відключений.

УЗО або діфавтомат

• Якщо потрібна підвищена надійність захисту від ураження струмом, то варто застосовувати ПЗВ або ВДТ (вимикач диференціального струму);
• Якщо потрібно економія місця в щиті, то варто звернути увагу на дифавтомати.

Через АВДТ без вбудованого захисту від перевантаження (УЗО або ВДТ) не повинен протікати струм більше номінального, тому послідовно з УЗО має бути встановлений автоматичний вимикач. (Рис.3).

Малюнок 3 - Комбінація ВА + УЗО

Номінальний струм теплового розчеплювача вищого автомата або сума струмів нижчестоящих автоматів повинні бути хоча б на один щабель нижче, ніж номінальний струм АВДТ. Наприклад, на малюнку 3 автоматичний вимикач номіналом С16 захищає УЗО номіналом 25А від перевантаження і КЗ.

АВДТ з вбудованим захистом від надструмів, або інакше, диференційний автомат, не потрібно додатково захищати, в них поєднані функції автоматичного вимикача і ПЗВ (Рис.4). Візуально на таких апаратах перед номінальним струмом вказана літера В, С або D.

Дуже зручно, коли на АВДТ є індикація спрацьовування по струму КЗ або перевантаження (Рис.6) і по витоку струму. Це дозволить швидше знайти несправність в електропроводці.

Малюнок 4 - АВДТ з вбудованим захистом від надструмів (діфавтомат) з індикацією спрацювання за струмом витоку

Параметри вибору АВДТ:

Найголовніша характеристика АВДТ, на яку необхідно звернути увагу - це номінальний диференційний струм. Пристрої з номінальним диференціальним струмом (струмом витоку) 10 мА можуть застосовуватися для живлення окремих електроприладів (наприклад, окремої розетки), 30 мА для групових ліній (наприклад, всі розетки в одній кімнаті), а пристрої 100, 300 і 500 мА повинні застосовуватися на введенні в квартиру, будинок або виробниче приміщення. Пов'язано це з тим, що навіть нова ізоляція провідників не є ідеальною і має струми витоку, що вимагає загрубления захисту зі збільшенням довжини провідників.

Для протипожежного захисту обов'язкове застосування АВДТ на введенні номіналом 100 або 300 мА з характеристикою «S» - селективне. Селективний АВДТ працює з невеликою витримкою часу, що дозволяє відключити тільки груповий АВДТ, що не знеструмлюючи всю електроустановку і виконує протипожежну функцію.

Тип «А» або «АС»

Застосування АВДТ типу «АС» захищає від витоку тільки синусоїдального струму промислової частоти 50 Гц, такі апарати дешевше, але не здатні виявити витік струму за випрямним пристроєм, наприклад у побутовій пральній машині.

Апарати типу «А» відчувають витік як синусоидального, так і випрямленого струму і є багатофункціональними. Вони реагують на струми витоку від комп'ютерів, пральних машин, телевізорів та інших пристроїв з імпульсними блоками живлення, які широко поширені в побутовому застосуванні. Тому для установки в побутових мережах краще вибрати АВДТ типу «А».

Температура експлуатації АВДТ

Якщо планується застосування диференційного захисту в щиті зовнішньої установки (як ввідного пристрою протипожежного захисту), то необхідно переконатися, що діапазон його робочих температур оптимальний для ваших кліматичних умов.

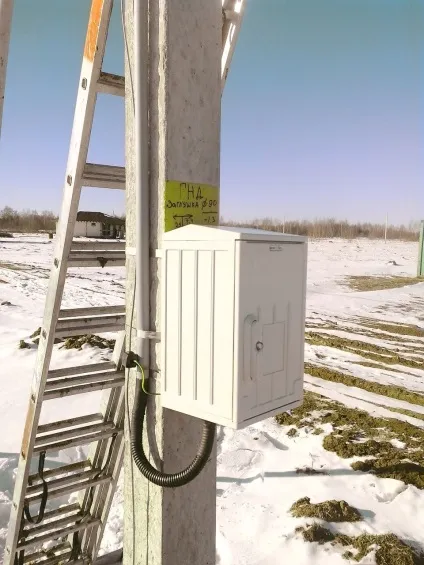

Малюнок 5 - Щит зовнішньої установки з поліестеру, армований скловолокном

Як підключити АВДТ

АВДТ застосовуються в однофазних і трифазних ланцюгах змінного струму в двополюсної (2р) і чотириполюсним (4р) виконанні. При цьому до АВДТ повинні підключатися всі фазні L1. L3 і нульові N провідники електропроводки. Зверніть увагу, що захисні PE провідники, а також поєднані PEN провідники ні в якому разі не повинні бути підключені до АВДТ.

Апарати обов'язково вимагають підключення джерела живлення до верхніх затискачів, а навантаження - до нижніх. Також потрібно дотримуватися маркування підключаються провідників.

Перевіряти працездатність УЗО необхідно 1 раз на місяць. На лицьовій панелі пристрою є кнопка «Тест» (Рис.6), яка виробляє імітацію витоку струму. Після натискання на кнопку, УЗО має моментально відключитися. Це означає, що воно справно.

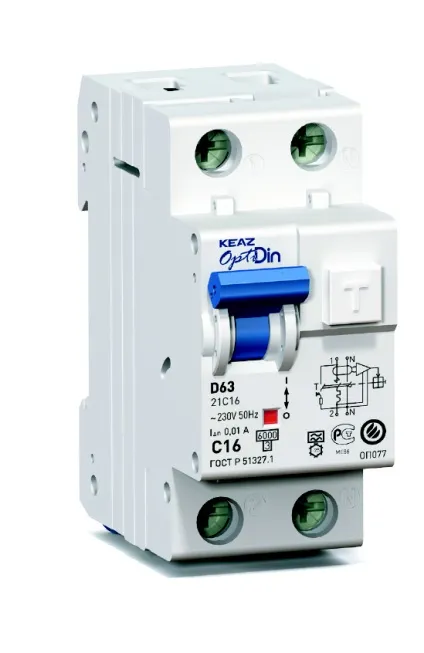

Малюнок 6 - АВДТ з вбудованим захистом від надструмів

Знайте, що правильне застосування диференційного захисту істотно знижує травматизм, захищає життя ваших близьких і ваше майно!
