Навколо нас мільйони приладів споживають електроенергію. Але яким чином відбувається коректне поділ енергії, якщо ряд споживачів знаходиться на одній лінії живлення?

Для вирішення цього завдання призначений ввідно-розподільний пристрій (ВРП). В незалежності від масштабу об'єкта і обсягу споживаної електроенергії, одним з його ключових вузлів буде приміщення розподільчої електро-щитової.

призначення ВРУ

Пристрій даного типу призначений для приймання електроенергії, її подальшого перетворення (якщо це необхідно) і розподілу по групах споживачів.

Прикладом найпростішого ВРУ може послужити розподільний щиток на 220V в будинку або квартирі. При його допомозі єдина вступна електролінія розподіляється на основні напрямки:

  • кімнати.
  • присадибні будови.
  • побутові прилади високої потужності (пральні машини, кухонні плити).
  • зовнішнє освітлення.
  • кошти водопостачання.

У самому розподільчому щитку на кожен напрямок встановлюється автоматичний вимикач, який спрацює при надмірному навантаженні або короткому замиканні.

Той же принцип зберігається при підключенні великих об'єктів. Житлові багатоквартирні будинки підключаються до мережі 380V. Щити розподільних пристроїв у своєму розпорядженні в спеціальних приміщеннях, спроектованих за певними вимогами експлуатації та безпеки.

Перш ніж проводити монтаж енергосистем, необхідно виконати ряд умов, передбачених правилами і нормами експлуатації енергетичних мереж в Укаїни.

Відповідно до заявленої потужністю енергоспоживання і кількістю споживачів розробляється проектно-технічна документація, яка включає:

  • Принципову і монтажну схеми розподільного пристрою
  • Видаткову відомість обладнання і матеріалів
  • План виконання робіт
  • людські трудовитрати
  • загальний кошторис

Примітка: вимога на наявність проектної документації не поширюється на розподільні щитки, розташовані в побутових мережах після приладів обліку електроенергії.

Монтаж проводиться в кілька основних етапів. Спочатку встановлюються спеціальні шафи для розподіляє апаратури.

Залежно від проектних вимог апаратні шафи можуть розташовуватися:

  • на вулиці
  • в спеціальних приміщеннях
  • в окремо розташованих будинках з огородженою територією
  • Проводиться монтаж розподільчих систем, автоматичних вимикачів і додаткового обладнання.

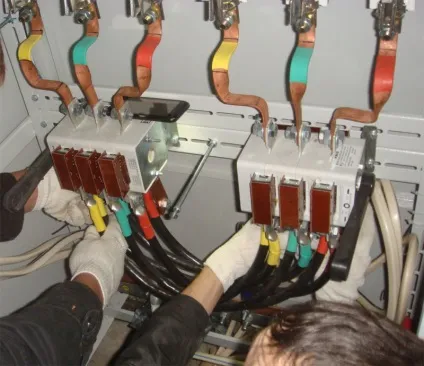

З чого складається розподільчий пристрій

  • Що являє собою ввідний розподільчий пристрій (брешу), ооо Еліком
    вступний рубильник (служить для повного відключення всіх систем пристрої)
  • розподільна шина або планка (призначена для підключення нових ліній електроживлення)
  • прилади обліку електроенергії (встановлюються тільки відповідно до проектних вимог)
  • автоматичні вимикачі на окремі лінії (дозволяють виробляти локальне знеструмлення окремих систем)
  • пристрій захисного відключення (УЗО)
  • трансформаторні або інверторні перетворювачі струму
  • прилади для зняття показань характеристик електричного струму

Примітка: багато компаній, що пропонують системи ВРУ, реалізують електророзподільні шафи вже укомплектовані обладнанням на замовлення клієнта.

  • Проводиться заземлення установки. Якщо немає заземлюючого контуру, його треба обладнати відповідно до технічних вимог.
  • Останній етап - обв'язка вступного розподільного пристрою сполучними проводами
  • Введення в експлуатацію можливе після замірів опору заземлення контуру, тестування всіх систем і заключного рішення приймальної комісії.

У підсумку, ще раз зазначимо ключову роль розподіляють систем, без яких використання електричної енергії було б неможливим.
