Схема з'єднань показує з'єднання складових частин виробу між собою і визначає проводи, джгути, кабелі, якими здійснюються ці з'єднання, а також місця їх приєднання і введення (затискачі, з'єднувачі). На схемі з'єднань повинні бути зображені всі пристрої та елементи, що входять до складу виробу, їх вхідні і вихідні елементи (роз'єми, плати, зажими і т.п.), а також з'єднання між цими пристроями та елементами.
Елементи і пристрої на схемі зображують у вигляді прямокутників, зовнішніх обрисів або умовних графічних позначень, вхідні і вихідні елементи - у вигляді умовних графічних позначень або таблиць. Вступні елементи, через які проходять дроти, джгути і кабелі, зображують у вигляді умовних графічних позначень, встановлених в стандартах ЕСКД (рис. 6.15).
Розташування графічних позначень пристроїв і елементів на схемі
має приблизно відповідати дійсному розміщенню елементів і пристроїв у виробі, а розташування вхідних і вихідних елементів всередині пристрою - дійсному розміщенню їх в пристрої.
На схемі близько графічних позначень пристроїв вказують позиційні позначення, присвоєні їм на принциповій схемі. Допускається вказувати також найменування, тип, основні параметри елементів і пристроїв.

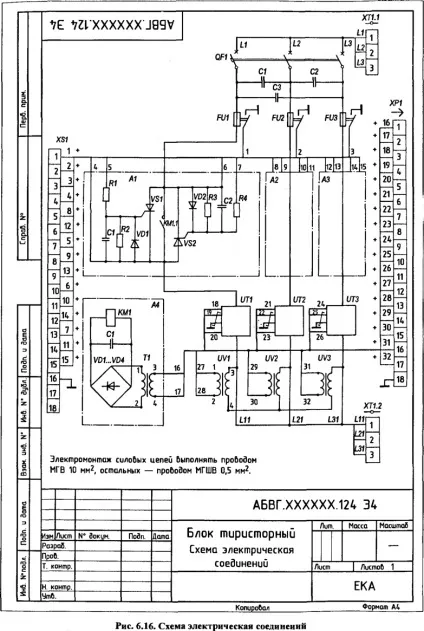

На схемі слід вказувати позначення виводів (контактів) елементів і пристроїв, нанесені на виріб або встановлені в їх документації. При зображенні на схемі декількох однакових пристроїв позначення висновків допускається вказувати на одному з них, наприклад маркування обмоток трансформаторів на рис. 6.16.

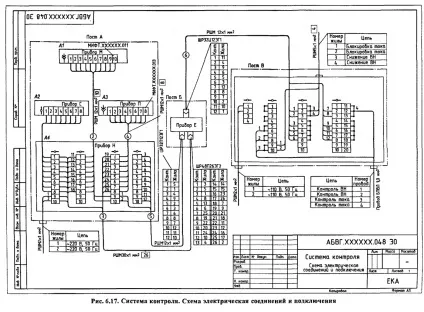

При зображенні на схемі роз'ємів допускається застосовувати умовні графічні позначення, які не показують окремі контакти, при цьому відомості про підключення контактів призводять в таблиці, яка розміщується близько роз'єму або на вільному полі схеми (рис. 6.17).
При використанні багатоконтактні елементів допускається вказувати відомості про приєднання проводів і жил кабелю до контактів одним із таких способів:
Багатоконтактні виріб зображують у вигляді прямокутника, всередині якого умовно зображують контакти і дроти або жили кабелю; кінці ліній направляють в сторону відповідного джгута або кабелю і позначають (рис. 6.18);
у зображення багатоконтактного пристрої розташовують таблицю з зазначенням підключення контактів (рис. 6.19).

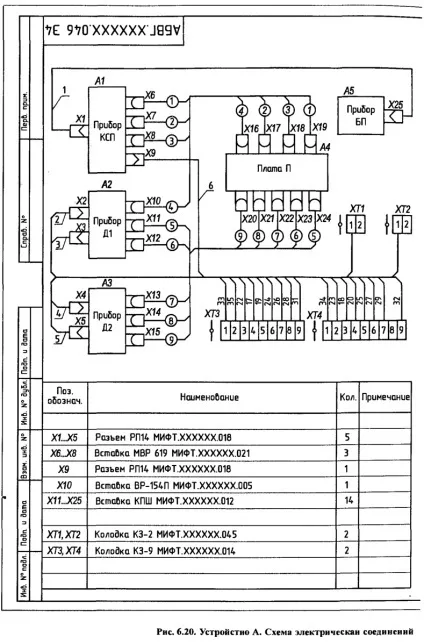

Провід, групи проводів, джгути і кабелі повинні бути показані на схемі окремими лініями. Для спрощення графіки схеми допускається зливати окремі дроти, що йдуть на схемі в одному напрямку, в загальну лінію. При підході до контактів кожен провід зображають окремою лінією. Провід, джгути і кабелі повинні бути позначені порядковими номерами в межах виробу окремо для кожного виду провідників. Номери кабелів проставляють в колах, поміщених в розривах ліній, що зображують кабель, поблизу місць розгалуження жив, номери джгутів - на полицях ліній-виносок, номери груп проводів - близько ліній-виносок (рис. 6.20). Жили кабелів, нумерують в межах кабелю.
Якщо на принциповій схемі електричних ланцюгів були присвоєні позначення, то всім проводам і жил кабелів повинні бути присвоєні ті ж позначення, при цьому для зручності
читання схеми рекомендується нумерувати порядковими числами окремі ділянки ланцюга в межах ланцюга, відокремлюючи їх від номера ланцюга знаком дефіс.
На схемі повинні бути вказані: для проводів - марка, перетин, при необхідності забарвлення; для кабелів - марка, кількість і перетин жил, а також кількість зайнятих жил.
Кількість зайнятих жив вказують в прямокутнику справа від позначення даних кабелю. Наприклад, на рис. 6.17 позначення кабелю РШМ12х1 мм 2 8 означає: РШМ - марка кабелю, 12 - число всіх жив, 1 мм 2 - перетин жили, 8 - число зайнятих жив.
Якщо дані про проводах і кабелях вказують близько ліній, що зображують проводи та кабелі, допускається позначення проводів і кабелів не привласнювати. Однакові дані (марки, перерізи) про всіх або більшості проводів рекомендується вказувати на поле схеми (див. Рис. 6.16).

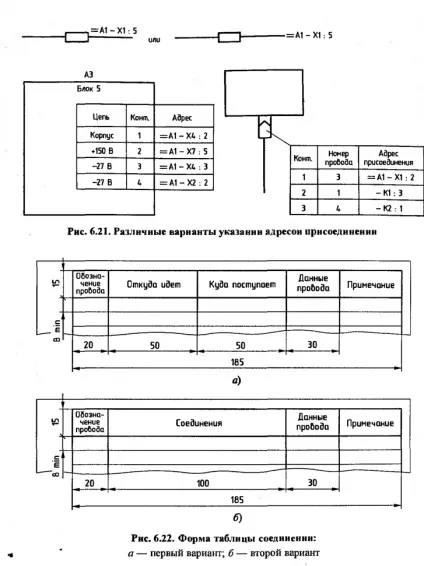

Відомості про проводах і приєднання можуть бути вказані в таблиці, яка розміщується на поле схеми, на першому аркуші, як правило, над основним написом на відстані не менше 12 мм від неї. Продовження таблиці поміщають ліворуч від основного напису, повторюючи головку таблиці. Таблиця з'єднань може бути виконана у вигляді самостійного документа на форматі А4 з основним написом за ГОСТ 2.104-68 * (форма 2 та 2а), при цьому їй присвоюється найменування «Таблиця з'єднань». Форма таблиці з'єднань може виконуватися в двох варіантах, представлених на рис. 6.22.
У графах таблиць вказують: в графі «Позначення дроти» - позначення дроти, жили кабелю;
в графах «Звідки йде», «Куди надходить» - умовні буквено-цифрові позначення елементів, що з'єднуються або пристроїв;
в графі «З'єднання» - умовні буквено-цифрові позначення елементів, що з'єднуються або пристроїв, розділяючи їх комою;
в графі «Дані дроти»: для проведення - марку, переріз і при необхідності забарвлення; для кабелю - марку, переріз і кількість жив;
в графі «Примітка» - додаткові дані.
При виконанні з'єднань джгутами проводів або жилами кабелів перед записом проводів і жив поміщають заголовок, наприклад «Палять 1» або «Палять АВГД.ХХХХХХ.085». Провід джгута або жили кабелю записують в порядку зростання номерів, присвоєних проводам і жилах.

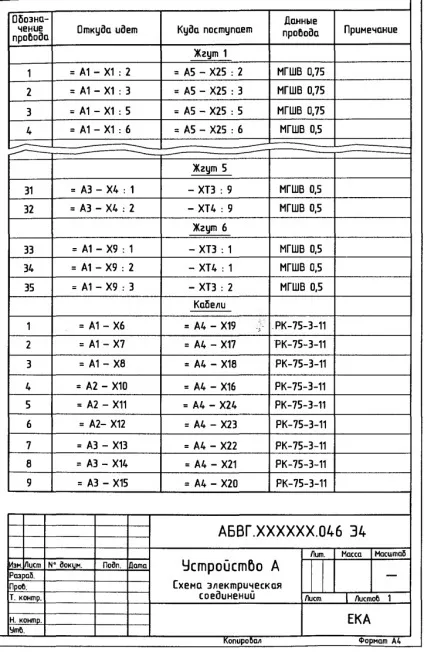

При виконанні з'єднань окремими проводами, джгутами проводів і кабелями в таблицю з'єднань записують спочатку окремі дроти (без заголовка), а потім, з відповідними заголовками, джгути проводів та кабелів. Приклад заповнення таблиці з'єднань наведено на рис. 6.20. Якщо на окремі дроти повинні бути надіті ізоляційні трубки, що екранують обплетення і т.п. то в графі «Примітка» поміщають відповідні вказівки. Допускається ці вказівки поміщати на поле схеми.
На полі схеми над основним написом допускається поміщати необхідні технічні вимоги: про неприпустимість спільної прокладки деяких проводів, джгутів і кабелів; значення мінімально допустимих відстаней між ними; про специфіку прокладки та ін.
