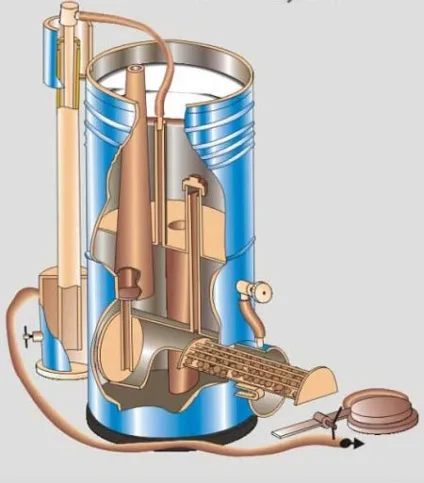

Схема зварювального генератора
Зварювальний генератор є джерелом постійного струму, необхідного для ведення зварювальних робіт. Основний принцип роботи зварювального генератора полягає в тому, що він перетворює механічну енергію в електричну. Основними частинами конструкції зварювального генератора є: статор з магнітними полюсами і якір з обмоткою і колекторами.
Принцип роботи зварювального генератора.
Змінний електричний струм виникає в обмотці якоря в місцях перетину обмотки зварювального генератора з магнітними силовими лініями, розташованими на полюсах статора. Далі цей струм надходить на колектори, де і відбувається перетворення змінного струму в постійний. Потім постійний струм потрапляє на вугільні щітки, щільно притиснуті до колекторів, а зі щіток йде на затискачі, до яких приєднуються зварювальні дроти, що ведуть до електрода.
До складу кожного генератора входить намагнічується обмотка збудження. Харчування обмотки може здійснюватися двома шляхами
- від незалежного джерела - такий генератор є апаратом з незалежним збудженням
- від самого генератора - це генератор з самозбудженням
Будь-генератор може працювати в різних режимах. Зміна режиму роботи генератора можна зробити шляхом плавної зміни струму намагнічування.
Крім того, важливою конструктивною частиною будь-якого генератора є послідовна обмотка збудження, що характеризується невеликою кількістю витків. Ця обмотка послідовно підключається до дуги і живить її струмом - тобто, сила струму в цій обмотці дорівнює силі струму в зварювальної дузі. Особливістю послідовної обмотки є те, що вона розділена на окремі секції. Завдяки цьому вона може працювати не тільки вся цілком, але і частково.
Особливості схем зварювальних генераторів.
Схема зварювального генератора може бути різною, і схеми ці відрізняються один від одного зовнішньою характеристикою.
Основними видами генераторів, з цієї точки зору, є
- зварювальні генератори з падаючої зовнішньої характеристикою
- зварювальні генератори з жорсткою або пологопадающих зовнішньою характеристикою
- універсальні зварювальні генератори.
Найбільшим попитом користуються зварювальні генератори з падаючої зовнішньої характеристикою, які можуть базуватися на одній з двох схем:
- генератори з незалежним збудженням
- генератори з самозбудженням
Принцип роботи генератора з незалежним збудженням.
Конструкція генераторів цього типу оснащена обмоткою з незалежним збудженням, харчування якої походить від якогось зовнішнього джерела постійного струму. Крім того, в колі є і розмагнічувати обмотка, підключена послідовно. Регулювання сили струму в ланцюзі проводиться за допомогою реостата. Якщо в зварювального ланцюга збільшиться сила струму, то магнітний потік, створюваний розмагнічувати обмоткою, теж буде збільшуватися. У той же час магнітний потік, створюваний обмоткою незалежного збудження, залишиться колишнім. Це призводить до того, що напруга на затискачах генератора падає, що і створює падаючу зовнішню характеристику.
Принцип роботи генератора з самозбудженням.
У разі, коли застосовується ця схема зварювального генератора, що намагнічується обмотка одержує постійний струм з обмотки якоря самого генератора. Для цього на колекторі є спеціальна додаткова щітка, до якої і підключається намагнічує обмотка збудження, що створює постійний магнітний потік.
Основна сфера застосування зварювальних генераторів - це ручна дугова зварювання штучними електродами. Саме для цього типу зварювання від генератора потрібні різко падаючі зовнішні характеристики, тобто, зменшення напруги в разі збільшення струму. Це пояснюється тим, що при ручного дугового зварювання відбуваються повільні коливання довжини дуги, пов'язані з роботою майстра (з рухом його руки), і для того, щоб підтримувати постійне горіння дуги необхідно зберігати ток приблизно однаковим.
