Поряд з орними воротами попитом користуються і ворота відкатні, або консольні. Вони надійні, більш зручні в експлуатації, мають привабливий вигляд. Встановити їх можна самостійно, а допоможе в цьому схема відкатних воріт своїми руками і докладна інструкція.

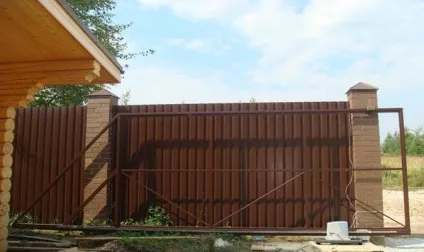

Стандартні відкатні ворота
Пристрій воріт консольного типу
Відкатні ворота являють собою велике полотно правильної форми, що рухається по консольним блокам вздовж паркану. Блоки надійно зафіксовані на металевому швелері, виступаючому з фундаменту. Основними елементами цієї конструкції є:
- стулка;
- несуча балка;
- верхній і нижній уловлювач роликів;
- роликові опори;
- направляючий механізм.
Як правило, всі складові виготовлені з металу, хоча іноді полотно буває з полікарбонату або дерева. Найчастіше для рами використовуються сталеві труби або профіль 80х40мм або ж 60х40мм. Для обшивки використовують стіновий профнастил різної товщини. Відкатні ворота додатково можна оснастити електроприводом і зробити їх автоматичними.
Пристрій воріт консольного типу
Поетапна установка зсувних воріт
Незважаючи на більш складну конструкцію, самостійно встановити зсувні ворота не так і важко. Процес монтажу включає:
- підготовку ділянки;
- будівництво фундаменту;
- збірку рами;
- установку консольної балки і роликів;
- обшивку полотна;
- кріплення стулки і фурнітури.
Підготовчі роботи
Пристрій зсувних воріт передбачає наявність вільного простору з внутрішньої сторони огорожі для безперешкодного руху стулки. З того боку, куди буде відсуватися полотно, не повинно бути ніяких будівель, чагарників і дерев. Необхідно очистити цю ділянку від рослинності, каміння, вирівняти наявні западини або горби. Далі настає черга для риття траншеї під фундамент. Її параметри:
- довжина дорівнює половині ширини отвору;
- ширина 35-40см;
- глибина від 1м до 1,5м.
Важливо! Глибина траншеї залежить не тільки від ваги полотна, а й від стану ґрунту: чим щільніше грунт, тим менше глибина, і навпаки.
Розташовуватися така траншея повинна вздовж паркану, на мінімальній відстані. Край ями повинен знаходитися врівень з торцевою частиною стовпа.

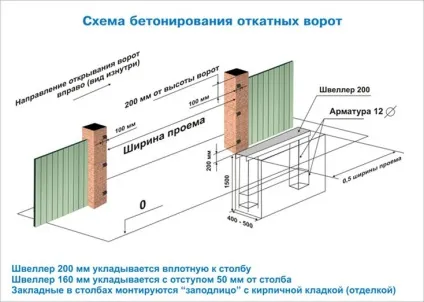

Правильне бетонування зсувних воріт
Будівництво фундаменту
Фундамент для таких воріт вважається обов'язковим елементом. При відкриванні стулки саме на нього буде чинитися максимальний тиск. Монтуючи відкатні ворота своїми руками, схема до якого вже є, важливо не тільки залити фундамент, але і правильно його армувати. Спочатку в траншею потрібно встановити армирующий каркас. Він складається з швелера, шириною від 16 до 20см, а також відрізків арматури перетином 10мм. До плоскій стороні швелера по краях приварюють відрізки арматури, довжина яких лише трохи менше глибини ями. Тепер їх з'єднують між собою меншими відрізками, щоб закріпити каркас. Повинна вийти П-подібна конструкція, яку опускають в траншею на піщану подушку.
При цьому поверхня швелера повинна розташовуватися горизонтально, і перебувати на одному рівні з поверхнею грунту. Щоб під час бетонування каркас не зрушується, його зміцнюють підручними засобами - дошками, дерев'яними розпірками, цеглою. Розчин готують в стандартному співвідношенні:
- цемент - 1 частина;
- пісок - 2 частини;
- щебінь середньої фракції - 4 частини.
Важливо! Заливають бетон в кілька прийомів, щоб суміш добре проникла між прутами каркаса. Рекомендується ущільнити розчин за допомогою штикування - проткнути бетон в декількох місцях металевим прутом. Сохнути фундамент повинен не менше 3-4 тижнів, до цього часу продовжувати установку не можна.
Виготовлення рами і кріплення фурнітури
Для складання рами і кріплення конструкції знадобиться:
- болгарка;
- зварювальний апарат;
- металеві труби або профіль для рами;
- розчинник;
- грунтовка;
- шурупи або саморізи;
- шуруповерт.
Оскільки каркас воріт буде складатися з двох рам - внутрішньої і зовнішньої, труби необхідно заготовити різної товщини: для зовнішньої рами рекомендується перетин профілю 50х50мм, 60х30мм або 60х40мм. Для внутрішньої рами беруть труби перетином 20х40мм або 20х20мм. Якщо на трубах є окалина або сліди корозії, їх прибирають за допомогою болгарки зі спеціальною насадкою. Потім труби знежирюють розчинником і покривають ґрунтовкою.
Креслення рами зсувних воріт
Використовуючи схеми воріт для дачі своїми руками і креслення стулки, варять зовнішній каркас, потім внутрішній. Між собою їх скріплюють прихватками кожні 20 сантиметрів, але обов'язково в шаховому порядку. Ширина прихваток невелика - близько 2 сантиметрів. Після складання шви знову зачищають болгаркою, все місця зварювання ретельно грунтують. При бажанні готовий каркас можна пофарбувати, це буде додатковим захистом металу від вогкості.
Процес монтажу воріт
До нижнього краю рами приварюють направляючу з комплекту фурнітури, а потім каркас обшивають полотном. На швелері виставляють ролики і максимально їх розводять, при цьому ближня до отвору каретка повинна знаходитися в 15 см від краю швелера. Полотно виставляють на ролики і регулюють їх розташування: якщо ворота стоять рівно, каретки прихоплюють зварюванням до швелеру, якщо ж розташування стулки не влаштовує, ролики пересувають. Коли все налагоджено, немає перекосів і виступаючих деталей, каретки приварюють остаточно.
Далі кріпляться кінцеві ролики, обидва улавливателя і накатної ролик. Верхні ролики і уловлювач можна приварювати прямо до несучих стовпів, якщо вони з труб або швелера, або ж до профілю, привареного до закладних, якщо стовпи цегляні. У направляючої балки по краях залишаються отвори, які необхідно закрити заглушками з комплекту, або ж просто заварити. Завершальним етапом буде перевірка ходу воріт, а також установка приводу, якщо конструкція автоматична.

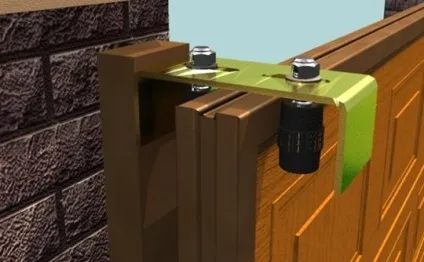

Кріплення верхнього улавливателя
На цьому установка вважається завершеною. Цей спосіб дозволяє заощадити значну суму, адже готові зсувні ворота коштують недешево. Але навіть якщо ви придбали заводську конструкцію, її установка нічим не відрізняється від саморобної.
