Індикація, яка розташовується на вимикачі, дозволяє в нічний час знайти його в темряві. Якщо ви вже зробили ремонт і встановили звичайний вимикач, тоді в цьому немає нічого страшного. Схема підключення вимикача світла з індикацією допоможе все переробити.

Якщо ви бажаєте переробити звичайний вимикач, тоді вам буде потрібно прочитати нашу інструкцію. Для світильника, який має лампи розжарювання, можна буде використовувати електросхему на світлодіодах. Якщо у вас встановлена ​​світлодіодна люстра, тоді ви можете використовувати схему на неонової лампочки. Тепер вам слід вивчити прості схеми підключення вимикача з підсвічуванням. Якщо вам буде цікаво, тоді можете прочитати про схему електропроводки на кухні.

Схема підключення вимикача світла з індикацією на неонової лампі

Схема вимикача з підсвічуванням на неонової лампі розташована нижче:

Як бачите, на схемі вказано, що клавіша буде розривати основну ланцюг. Потім струм пройде через резистор до неонової лампі, яка займеться. Резистор здатний значно знизити напругу до того рівня, щоб індикація буде нормально функціонувати. Сам світильник подаватися не буде, так як напруги буде недостатньо.

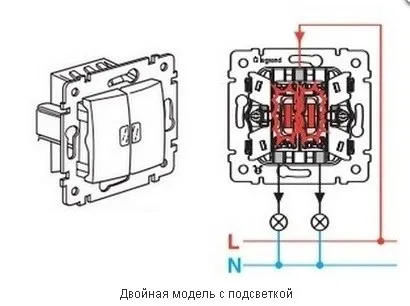

Цей момент вважається важливим, так як при включеному світлі вимикач буде замикати ланцюг. Коли клавіша буде переключено у включений стан, струм буде протікати по основному ланцюзі. Тут буде задіяний принцип з фізики. Струм піде тільки шляхом найменшого опору. Схема підключення одноклавішного вимикача з підсвічуванням вважається простий. Використовувати її може навіть людина, яка не розбирається в електриці. Двоклавішні моделі мають схожу підключення. Тільки замість одного індикатора вам необхідно буде підключити два.

Схема підключення вимикача світла з індикацією на світлодіодах

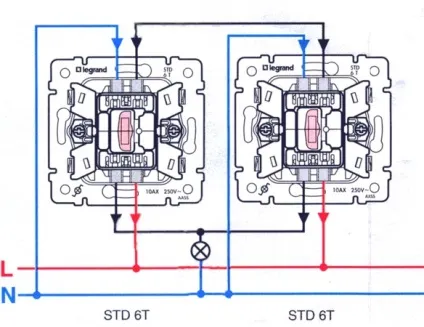

Схема підключення світлодіода до одинарному вимикача буде виглядати наступним чином:

Якщо ви плануєте встановити світлодіод, тоді вам слід знати, що опір резистора повинно бути не менше 100 кОм. Світлодіод також слід захистити від пробою. Зробити це можна за допомогою діода. Цей варіант не підійде, якщо у вашій люстрі встановлені світлодіодні лампи. Опір в люстрі буде високим, і тому ваш світильник буде постійно блимати. Дізнатися, чому блимає світлодіодна лампа можна в нашій статті.

Це все способи під'єднання індикації до світильника. Яка схема підключення вимикача з підсвічуванням краще вирішуєте тільки ви.
