Проекційний апарат, діапроектор, мультимедіа-проектори, епіпроектор, епідіаскоп - проекційний і

Проекційний апарат - оптичний пристрій, яке формує оптичні зображення об'єктів на поверхні, що розсіює, що служить екраном. Поява проекційних апаратів зумовило виникнення кінематографа, що відноситься до проекційному мистецтву.

За способом освітлення об'єктів розрізняють:

діапроектор

Призначення діапроектор - створювати на екрані збільшені зображення прозорих малюнків або фотографій, зафіксованих на кадрі діафільму або діапозитивів. За допомогою об'єктива на віддаленому екрані формується збільшене дійсне зображення. Зауважимо, що якщо проектор збільшує зображення кадру на екрані в N раз, то його освітленість зменшується в N * N раз. А це означає, що проектується кадр слід дуже сильно висвітлити. Для цього в проекторі є потужна освітлювальна лампа великої яскравості, а також конденсор - система з двох плосковипуклих лінз, - який концентрує світловий пучок на проектованому кадрі. Таке зображення може розглядатися з порівняно великої відстані і, завдяки цьому, може бути видно одночасно великій кількості людей.

На малюнку 1 зображена схема проекційного апарату призначеного для демонстрації прозорих об'єктів, наприклад малюнків і фотографічних зображень на склі (діапозитиви), слайдів, фільмів та ін.

Рис 1: 1 - Джерело світла. 3 - Діапозитив. 2 - Освітлювальна. 4 - Об'єктив система (конденсор). 5 - Екран

Стаціонарні графопроектори - в таких проекторах лампа і оптична система розміщуються в корпусі під склом, яке є робочою поверхнею проектора і на якому розташовують прозору плівку для проектування нанесеного на неї зображення.

Мультимедіа-проектори

Епіпроектор

Епіскопічна проектор проектує на екран зображення непрозорого об'єкта (наприклад, намальованого на папері) за допомогою променів, що відображаються і розсіюються цим об'єктом.

Його оптична схема відрізняється від схеми диапроектора лише тим, що тут вертикальний пучок, отриманий при відображенні світла від горизонтально розташованого малюнка, за допомогою плоского дзеркала, розташованого під кутом 45 градусів до пучку, перетворюється в горизонтальний пучок, який потім направляється на екран. До них відносяться перископи, прилади для копіювання топографічних карт, проектування малюнків.

Схема такого приладу, званого Епіськопі, зображена на малюнку 2.

Рис 2: 1 - джерело світла; 4 - об'єктив; 2 - відбивач; 5 - дзеркало; 3 - проектується об'єкт; 6 - екран.

Часто застосовують прилади, що мають подвійну систему для проектування прозорих і непрозорих предметів. Такі прилади називаються Епідіаскоп.

Епідіаскоп

Епідіаскоп, епідіапроектор - прилад, що дозволяє як отримувати на екрані зображення непрозорих об'єктів, так і проектувати на екран прозорі зображення об'єктів (діапозитиви); комбінований проекційний апарат, оптична схема якого поєднує схеми епіпроектора і діапроектор.

При діаскопічній проекції діапозитив висвітлюється проходять спрямованим пучком світла, тому зображення на екрані має достатню яскравість навіть при використанні джерела світла невеликої потужності і проекційних об'єктивів не дуже високою світлосили. При епіскопічній проекції необхідно застосовувати більш потужні джерела світла і светосильние об'єктиви.

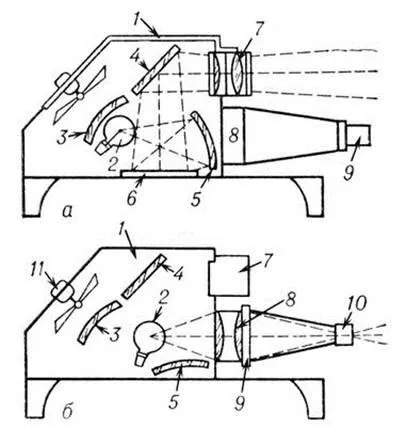

Примітки до малюнка 3: 1 - світлозахисні кожух; 2 - лампа розжарювання; 3,5 - сферичні дзеркала; 4 - дзеркало; 6 - непрозорий об'єкт; 7 - проекційний об'єктив; 8 - конденсор; 9 - рамка зі вставленим діапозитивів; 10 - об'єктив; 11 - вентилятор.
