Схема підключення rgb світлодіодним стрічки до rgb-контролера і підсилювача
Щоб керувати кольором RGB стрічки потрібно встановити контролер, який встановлюється між блоком живлення і RGB стрічкою. Також на відміну від одноколірної стрічки RGB лента має замість двох проводів комутації, чотири дроти.
Потрібно розуміти, що у різних контролерів і різні можливості, одні прості і мають невеликий набір функцій (в більшості випадків їх вистачає для декоративної підсвітки), а інші мають "наворочені функції", в яких є потреба хіба що в шоу бізнесі, для підсвічування сцен . Наприклад, в деяких контролерах є функція чергової підсвічування типу "нічник", а в деяких немає такої функції.

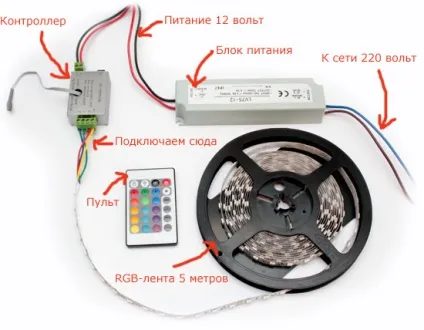

Схема підключення RGB-контроллера для світлодіодної стрічки
Який би контролер ви не вибрали для підсвічування, він завжди підключається по одній і тій же схемі. Харчування контролера здійснюється через роз'єм "V +" і "V-".
На блоці живлення теж є позначення "V +" і "V-". Для підключення контролера до блоку живлення Вам потрібно з'єднати проводом "V +" контролера з "V +" блоку живлення і "V-" контролера з "V-" блоку живлення. RGB стрічку підключають до гнізд контролера, які позначені таким чином:
- R (red) -управління червоним кольором
- G (green) -управління зеленим кольором
- B (blue) -управління синім кольором
- "V +" загальний провід. Будьте уважно не переплутайте. кольори RGB стрічки і кольору RGB контроллера.
Якщо ви переплутаєте, то контролер буде неправильно працювати. наприклад, ви натиснете на пульті дистанційного керування кнопку, щоб запалити червоний колір, а запалиться, наприклад, зелений.

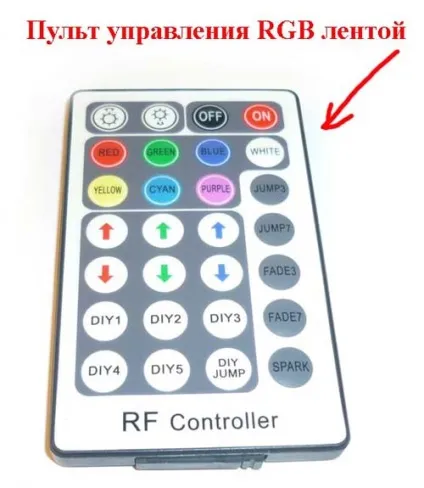

Пульт управління RGB-стрічкою: Колір кнопки позначає, яким кольором буде світитися RGB лента
Як підключити більше 5 метрів стрічки?
Деякі монтажники при підключенні стрічки більше 5 м роблять помилку, вони підключають до кінця першого відрізка 5-ти метрової стрічки, початок другого шматка.

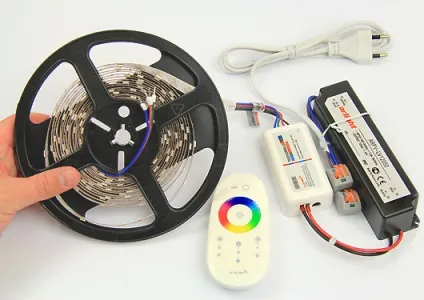

Готові набори для підсвічування стель
Зберемо підсвічування персонально під ваш стелю. Якісно!
Доставимо до дверей в будь-який городУкаіни.
Схема підключення RGB-стрічок з одним блоком живлення
Для цієї схеми потрібно Вам потрібно чотирьох жильний провід перетин 0.75мм2 і довжиною 5м або 2 двожильних дроти. Також важливо враховувати, що потужність виходів контролера повинен бути більше сумарної потужності підключається до цих виходів стрічок, інакше виходи RGB контроллера вийдуть з ладу.
Наш досвід показує, що перевищення потужності повинно бути в 1.5 рази. Також і потужність блоку живлення повинна бути більше сумарної потужності підключених RGB стрічок в 1.5раза. Збільшення потужності контролера і блоку живлення спричиняє збільшення їх габаритів, а це в свою чергу труднощі при установки їх в стельові ніші.
Оскільки, потрібно передбачити спеціальне місце для них ще на етапі ремонту, це не дуже зручно. Але є інший спосіб, це не збільшення габаритів блоку живлення і контролера, а збільшення їх кількості при незмінних компактних розмірах, і використання RGB підсилювача.

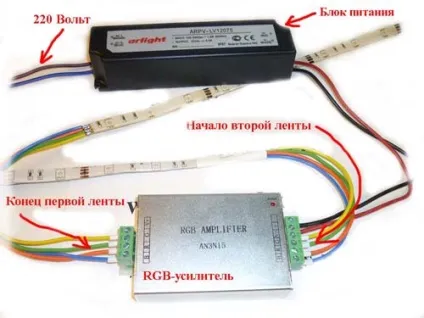

Схема з'єднання світлодіодних RGB-стрічок за допомогою RGB-підсилювача
У цій схемі для підключення додаткового відрізка 5-ти метрової стрічки використовується додатковий блок живлення і RGB підсилювач. З виходу першого відрізка RGB світлодіодним стрічки сигнал ми заводимо через 4 дроти на вхід RGB підсилювача, а вихід RGB підсилювача підключаємо до входу другого 5-ти метрового відрізка теж через 4 дроти.
Також до RGB підсилювача підключаємо другий блок живлення. Тут головне не переплутати дроти, що відповідають за управління кольором RGB стрічки. На стрічці. наприклад, провід відповідає за червоний колір позначений буквою "R" його потрібно підключити до гнізда RGB підсилювача, позначеного теж буквою "R". З рештою проводами вчинити так само.
Підключення RGB-підсилювача
Ще раз. Якщо підключаємо один відрізок стрічки довжиною 5 метрів. то використовуємо RGB контролер і блок живлення, на додаткові 5м потрібно брати ще один підсилювач і блок живлення.

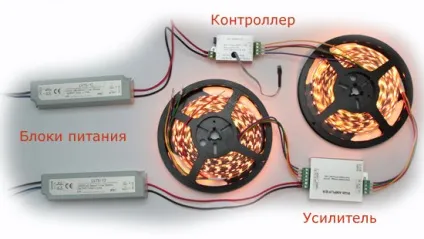

Підключення двох RGB-стрічок
Якщо у вас немає часу займатися вибором стрічки, контролерів, підсилювачів, розрахунком їх потужності, стикуванням їх один з одним, поїздками за ними, розглядом що куди приєднувати і пайкою проводів, їх ізоляцією, комутацією.
Ви можете вибрати один з наших наборів, де ми всю цю роботу вже виконали. Ви залишилося тільки приклеїти стрічку в потрібне місце і включити вилку в розетку. Який би варіант ви не вибрали, самі зробити підсвічування або купити готовий комплект, ми раді, якщо змогли допомогти вам розібратися з підключенням стрічки.
