Схема підключення прохідного вимикача legrand
Так звані «прохідні» вимикачі призначені для організації управління електроприладами (найчастіше, приладами освітлення) з декількох різних місць приміщень. Ці пристрої сконструйовані таким чином, що при роботі, крім розриву в однієї ділянки ланцюга, фаза перемикається на другий.
Таким чином, в монтажі ділянки кола задіюється не один провідник для «підведення» фази до світильника, а два. На одному з цих двох провідників завжди буде фазовий напруга.
Схема підключення Legrand
Компанія «Legrand» випускає прохідні вимикачі в наступних серіях: Etika, Valena, Celiane, Galea Life, Cariva, Mosaic, Anam, Quteo (накладні), Plexo (з підвищеним ступенем захисту).
Вимикачі Legrand різних серій мають схоже принциповий пристрій і подібні принципи підключення.
Варіантів приєднання прохідних приладів комутації кілька:
- для управління одним джерелом світла з двох місць (схема підключення одноклавішних прохідних «ключів»);
- для управління однією групою світильників з трьох або більше місць (схема для одноклавішних «прохідник» і проміжного перемикача);
- для управління двома світильниками (групами джерел світла) з двох місць (схема для двухклавішний прохідних пристроїв).
Всі схеми можуть бути змонтовані двома способами - з використанням монтажних розподільних коробок або без них. Більшість електриків використовують перший спосіб, однак для монтажу і розуміння з'єднання простіше застосувати другий.
Схема підключення прохідного вимикача
Для управління з двох різних місць квартири або офісу двома джерелами світла застосовуються двоклавішні прохідні вимикачі компанії Legrand.
Щоб зібрати схему підключення (в ній використовуються два комутаційних приладу) без використання сполучної коробки, дотримуйтеся наступного порядку дій:
- Встановіть вимикачі і світильники на потрібні місця.
- Простягніть одножильні кабелі від фази мережі на входи вимикачів, причому до першого приєднайте кабель на нижню вхідні клему, а на другому - на верхню. Вхідні клеми можуть мати позначення стрілкою всередину.
- Простягніть і підключіть одножильні кабеля від нуля мережі до однієї з клем кожного світильника.
- Від другої клеми кожного світильника проведіть по одній жилі до решти входів вимикачів.
- Підключіть двожильним кабелем виходи вимикачів так, щоб були попарно з'єднані нижні клеми з нижніми, а верхні - з верхніми. Схема зібрана.
LEGRAND CELIANE - схема підключення
Моделі серії Celiane відрізняються від інших зовнішнім дизайном і формою внутрішніх деталей як кріплення, так і механізму. Принцип роботи і місце установки в ланцюгах підключення залишається колишнім, таким же як і у всіх подібних приладів. Відмінністю може бути спосіб закріплення кабельної жили в клемах.
Як правило, у вимикачів Celiane провідник кріпиться пружинним затискачем, що зручно для виконання робіт. У приладах інших виробників або серій, а також розетках, жили кабелів закріплюються гвинтовими притисками.

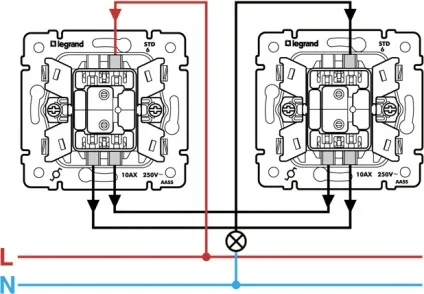

Схема підключення одноклавішного вимикача Legrand
Щоб реалізувати можливість для управління однією лампочкою з двох місць, необхідні наступні прилади, інструменти та матеріали:
- два прохідних вимикача (в деяких джерелах їх називають перемикачами);
- відрізки кабелів потрібної довжини (одно-, дво-, трижильні, в залежності від варіанту монтажу);
- світильник;
- монтажний інструмент електрика, індикатор напруги.
Варіантів монтажу два - з використанням розподільної коробки або без такої.
Розглянемо порядок монтажу за другим варіантом:
- Закріпіть вимикачі і освітлювач на передбачувані місця установки.
- Простягніть одножильний кабель від фази мережі до входу одного з вимикачів (схема комутації є на зворотному боці пристрою).
- Простягніть одножильний кабель від клеми світильника до входу другого вимикача.
- Простягніть ще один одножильний кабель від нуля мережі до другої клеми світильника.
З'єднайте двожильним кабелем вихідні клеми вимикачів між собою попарно. Схема зібрана.
ВАЖЛИВО! Перед виконанням будь-яких електромонтажних робіт, необхідно переконатися у відсутності напруги на провідниках за допомогою індикатора.
