Схема підключення причепа до легкового автомобіля своїми руками
Розетки, що встановлюються на фаркоп
До пристрою фаркопа для причепа легкового автомобіля підключена спеціальний майданчик, на яку монтується розетка. Потрібно відзначити, що дана розетка повинна бути надійно захищена від різних зовнішніх впливів. Для того, щоб приєднати легковий причіп, зазвичай застосовуються розетки на 13 або 7 контактів.
13-контактні пристрої застосовуються в європейських і американських країнах. В цьому випадку додаткові контакти призначені для забезпечення активації противотуманной оптики, а також іншого обладнання, яке підключається в так званих будинках-причепах. До цих контактах також можна підключити пристрій проти викрадення для причепа. Що стосується пристрою на 7 контактів, то такий варіант актуальний для автомобілів, що використовуються в країнах пострадянського простору. В обох випадках контакти повинні розташовуватися дзеркально.
Позначення виводів для підключення причепа
Схеми 7- і 13-контактних пристроїв для під'єднання проводки причепа автомобіля
Якщо з розетками, застосовуються для підключення до ланцюга авто, все зрозуміло, пропонуємо вам дізнатися, за що ж відповідають контакти. Нижче наведена схема висновків проводки для різних штекерів.
Необхідно врахувати, що наведена схема актуальна як для 7-, так і для 13-контактних елементів:
- Жовтий висновок призначений для під'єднання лівого поворотника.
- До синього роз'єму повинна підключатися задня протитуманна фара.
- Білий вихід - заземлення для контактів.
- Висновок зеленого кольору призначений для з'єднання з проводкою правого поворотника.
- Коричневий забезпечує роботу лівого боку габаритних вогнів, а також підсвічування номерного знака.
- Червоний - відповідає за роботу стоп-вогнів.
- Чорний компонент призначений для включення правого боку габаритних вогнів, а також підсвічування номерного знака.
- Рожевий - для включення ламп заднього ходу.
- Помаранчевий - для монтажу до акумуляторної батареї.
- Сірий висновок призначений для підключення до запалювання.
- Чорно-білий елемент означає заземлення контактів.
- Синьо-білий - як правило, запасний вихід, призначений для підключення сигнального кабелю.
- Заземлення для дев'ятого контакту.
В принципі, для позначення виходів можуть використовуватися і інші кольори, але тут вказані найпопулярніші з усіх застосовуваних.
Інструкція по підключенню

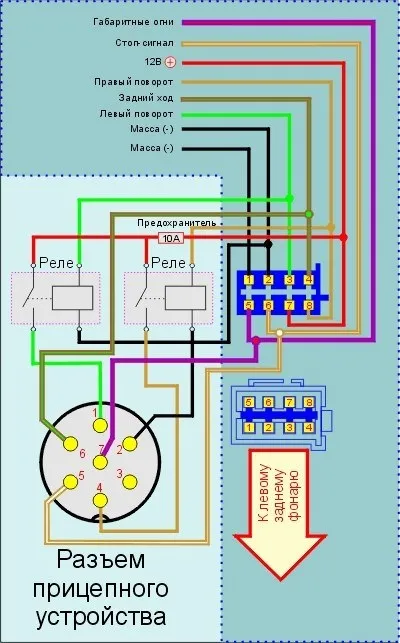

Схема для під'єднання конструкції до розетки авто
Отже, яка схема підключення причепа до фаркоп? Підключення автопричепи до фаркоп здійснюється в районі колодки джгута, розташованої в районі задньої оптики, як правило, через спеціальний отвір для заміни ламп. Слід зазначити, що в сучасних транспортних засобах при приєднанні до проведення можуть з'явитися складності. Як правило, вони пов'язані з неправильною роботою оптичної індикації апаратура та пристрої. Проблема полягає в тому, що схема електричного кола транспортного засобу розрахована на певний рівень струму і опору.
Тому, здійснюючи підключення додаткових споживачів енергії, рівень внутрішнього опору проводки починає знижуватися. Відповідно, в результаті збільшується споживання струму, зростає потужність, починають спрацьовувати системи захисту. Більш того, на практиці сама система може розцінювати таке втручання в її роботу як замикання. Щоб не допустити цього, додатково застосовується спеціальний адаптер зі збільшеним внутрішнім опором. Даний адаптер дозволяє забезпечити нормальне харчування оптики, при цьому використовуючи альтернативне джерело живлення.
Оскільки додатково використовується ще одне джерело, його потрібно буде підключити до акумулятора. При відсутності даного адаптера для підключення причепа до фаркоп можна застосовувати реле, призначене для управління напругою, необхідного для габаритів. В цілому, дана процедура не особливо складна, але якщо у вас є сумніви з приводу її проведення, то краще довірте її професіоналам. Е слі не впевнені в своїх можливостях або у вас авто з контролем навантаження, зверніться в автосервіс!
