Схема підключення лампи ДРЛ через дросель

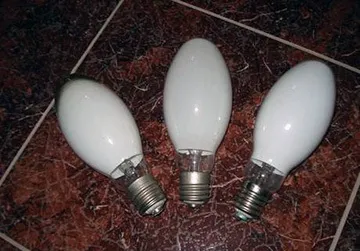

Дугова ртутна люмінесцентна або люмінофорна лампа найчастіше застосовується в освітленні відкритих площ, сільськогосподарських територій, а також виробничих або складських приміщень, незалежно від їх розмірів.

Правильна схема підключення лампи ДРЛ - гарантія довгої і безпроблемної роботи такого сучасного освітлювального приладу.

Пристрій лампи ДРЛ

Основний принцип функціонування, а також безпосередньо сам пристрій ДРЛ-ламп, щодо складні, але саме це і допомагає надавати сучасним освітлювальних приладів всі необхідні якісні характеристики.

Пальник представлена тугоплавкими і володіють хімічною стійкістю прозорими матеріалами. Добре зарекомендували себе сучасне кварцове скло або керамічне виконання пристрою. Внутрішня частина заповнюється інертними газами з додаванням мінімальної кількості ртуті металевої типу.

Схема пристрою лампи

У процесі подачі напруги спостерігається виникнення тліючого розряду, що переходить через певний проміжок світла в дугового. Обмеження струму відбувається за допомогою опору пускорегулирующих пристроїв.

Електричним розрядом обумовлюється поява добре помітного блакитного або фіолетового випромінювання, що збуджує світіння шару люмінофора, розташованого з внутрішньої сторони світлопрозорого балона лампи.

У процесі горіння відзначається сильне нагрівання лампи, тому таке джерело освітлення застосовується в приладах, що оснащуються термостойкими проводами і високоякісними патронами. Завдяки особливому пристрою, ДРЛ-лампа має високі показники світловий віддачі, а також характеризується підвищеною стійкістю до негативних зовнішніх впливів.

Стабільна працездатність зберігається незалежно від зовнішніх температурних показників.

Стандартна потужність усіх випущених на сьогоднішній день освітлювальних ДРЛ-приладів:

Середній термін експлуатації якісного освітлювального приладу цього типу від добре зарекомендували себе виробників становить 10 тисяч годин. Деякі недоліки, якими характеризується дугова ртутна люмінесцентна або люмінофорна лампа, унеможливлюють широке застосування такого джерела світла в житлових приміщеннях.

Важливо пам'ятати, що в процесі функціонування ДРЛ-лампи інтенсивно утворюється озон, тому в приміщеннях, освітлюваних такими приладами, необхідно забезпечувати достатню по продуктивності вентиляційну систему.

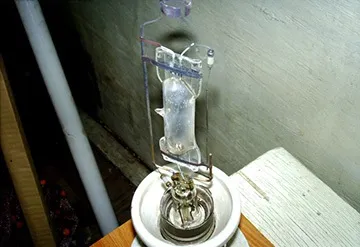

Основні функціональні частини звичайної лампи ДРЛ

Головні елементи сучасної дугового ртутної люмінесцентної або люмінофорного лампи:

цокольне підставу, що підключається до патрона освітлювального приладу;
кварцова пальник, що є центральним механізмом освітлювального приладу;
скляний балон, службовець основною захисною оболонкою всіх внутрішніх елементів.

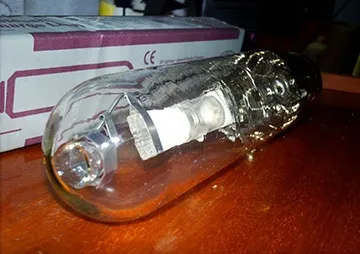

Як і більшість традиційних ламп, ртутно-люмінесцентний джерело освітлення являє собою скляний балон, в нижній частині якого встановлюється цоколь з різьбленням. Світіння відбувається за рахунок наявності ртутно-кварцовою пальника, яка має форму трубки і заповнюється сумішшю на основі аргону і ртуті.

Чотирьох-електродні лампи оснащуються основними і додатковими електродами, які з'єднуються з головними катодами за допомогою протилежних полярностей при наявності додаткового вугільного резистора. Додаткові електроди не тільки стабілізують роботу освітлювального приладу, але також сприяють значному спрощенню процесу запалювання.

Основною функцією цокольній частині є прийом мережевий електроенергії за допомогою точкового і нарізного елемента з контактів патрона, який вмонтовано в освітлювальний прилад.

На наступному етапі здійснюється передача електричної енергії на електроди.

Усередині кварцової колби присутній пара обмежувачів опору, які включені в один ланцюг з додатковими електродами.

Особливістю внутрішньої поверхні скляної колби є шар люмінофора, який і відповідає за світіння.

При виборі ДРЛ-лампи потрібно звертати увагу на параметри, представлені напругою живлення, потужністю, світловим потоком, тривалістю світіння, видом цокольній частині, габаритами і загальною вагою вироби.

Матеріал для ламп

Конструкцією ртутно-люмінесцентного джерела освітлення передбачається обов'язкова наявність стандартної скляної колби, яка виступає в якості бар'єру, що відокремлює будь-які зовнішні несприятливі фактори від функціональної частини, а також запобігає їх охолодження.

Крім усього іншого, на внутрішню поверхню балона наноситься тонкий шар люмінофора, легко перетворює ультрафіолетове випромінювання в червоний спектр світіння.

Об'єднані сині, червоне і зелене випромінювання обумовлюють отримання в результаті традиційного білого світіння.

Схема підключення лампи ДРЛ через дросель

Одним з основних відмінностей ДРЛ-ламп від інших освітлювальних приладів є підключення до електричної мережі за допомогою пускорегулювальної апаратури або ПРА, представленої дроселем. Це стабілізуючий пристрій сприяє перетворенню номінального напруги в пусковий. Відсутність дроселя спровокує практично миттєве перегорання лампочки при включенні.

Схематично такий варіант підключення можна представити у вигляді послідовного приєднання дугового ртутної люмінесцентної або люмінофорного лампи за допомогою дроселя до електричної мережі.

Схема підключення лампочки через дросель

Бюджетні моделі необхідно постачати дроселем самостійно. Будь-які дроселі функціонують як стабілізатор, а також ефективно коригують роботу освітлювального приладу.

Завдяки правильній роботі пускорегулювальної апаратури, ртутно-люмінесцентні лампи в процесі експлуатації не блимають і працюють в безперервному режимі навіть при наявності нестабільного вхідного напруги.

Слід зазначити, що дросель виробляє закладений виробником ресурс в процесі експлуатації значно швидше, ніж сам ртутно-люмінесцентний світильник, тому вміння самостійно виконати заміну такого пускорегулюючий пристрої дуже актуально.

висновок

Власниками заміської нерухомості такі сучасні джерела світла цінуються дуже високо за можливість отримати якісне освітлення з мінімальними витратами часу і коштів.
